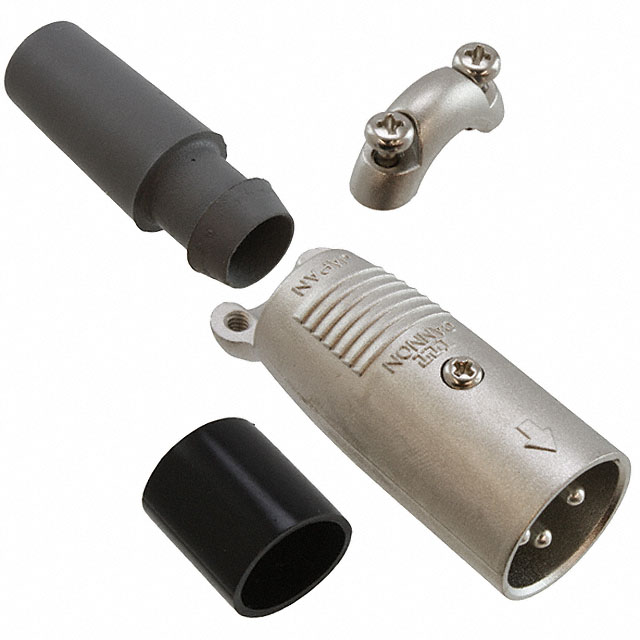

XLR312C

产品分类: 圆形连接器
厂牌: ITT
产品描述: Latch Lock,Male Pins,Plug 焊盘 3pin Aluminum 15A 银 银色 导线安装,自由悬挂,通孔安装 73mm(长度)
供应商型号: XLR312C
供应商: Master
标准整包数: 10
ITT 圆形连接器 XLR312C

XLR312C概述

    文章标题:ITT Cannon Audio XL 系列音频连接器技术手册

    1. 产品简介


    ITT Cannon Audio XL 系列音频连接器是由ITT Interconnect Solutions生产的高品质音频连接器。该系列包括XLR插头、插座及多种变体(如XLM-PCB、Mini-XL)等多种配置。Cannon自1920年代便开始生产音频连接器,是行业内最具影响力的品牌之一。Cannon Audio XL 系列适用于各种音频设备,如放大器、均衡器、混音器、医疗电子产品、录音设备、测试仪器、工业控制设备、麦克风、电视摄像机等。

    2. 技术参数


    Cannon Audio XL 系列音频连接器的主要技术参数如下:
    | 参数名称 | 规格范围 |

    | 额定电流 | 5A 至 15A |
    | 额定电压 (AC) | 133V 至 200V |
    | 绝缘电阻 | 5,000MΩ最小 (500 VDC) |
    | 接触电阻 | 2-4个针 5mΩ最大;5-7个针 10mΩ最大 |
    | 工作温度范围 | -35°C 至 +125°C |
    | 拉伸次数(耐用性) | 500次 |
    具体到Mini-XL 系列,它具有以下特点:
    - 额定电流:3A
    - 额定电压 (AC):125V
    - 接触电阻:30mΩ最大
    - 绝缘电阻:5,000MΩ最小 (500 VDC)
    - 工作温度范围:-35°C 至 +85°C

    3. 产品特点和优势


    - 可靠性高:耐用设计,能够承受极端环境下的使用,确保长久可靠的性能。
    - 互换性好:与同一系列的产品完全兼容。
    - 抗干扰:独特的橡胶绝缘设计能够有效降低电气噪声,提高信号传输质量。
    - 安装方便:快速连接和断开的设计,使安装更加便捷。
    - 小型化:Mini-XL 系列比标准XLR小40%,适合高密度应用场合。

    4. 应用案例和使用建议


    Cannon Audio XL 系列广泛应用于专业音频设备中,例如电影和广播设备、医疗设备、工业控制设备等。在实际应用中,由于其小巧轻便的特点,Mini-XL 系列特别适合在空间有限的设备中使用,比如便携式录音设备、舞台音响系统等。

    5. 兼容性和支持


    - 兼容性:所有系列的连接器均可互配,例如XLR、XLM-PCB、Mini-XL 系列之间不能互配。
    - 支持:ITT 提供详尽的技术文档、用户指南以及客户服务支持,帮助用户更好地理解和使用这些连接器。

    6. 常见问题与解决方案


    - 问题:连接不稳定
    - 解决方案:检查接触面是否干净,确保没有污垢或氧化物。
    - 问题:接触电阻过大
    - 解决方案:检查焊点是否牢固,必要时重新焊接。

    7. 总结和推荐


    Cannon Audio XL 系列音频连接器凭借其卓越的性能、可靠性和多样化的产品线,在音频设备行业中占有举足轻重的地位。无论是在耐用性、互换性还是小巧便携方面,都表现出色。因此,强烈推荐该系列连接器用于各类音频设备的设计和开发中。
    通过以上技术手册的内容,可以看出ITT Cannon Audio XL 系列音频连接器不仅具有出色的性能,还具有广泛的适用性,是您设计音频设备的理想选择。

XLR312C参数

参数
类型 Latch Lock,Male Pins,Plug
颜色 银色
端接 焊盘
额定电流 15A
外壳材料 Aluminum
针脚数 3pin
触头镀层 - 配接
长*宽*高 73mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XLR312C厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

XLR312C数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT XLR312C XLR312C数据手册
