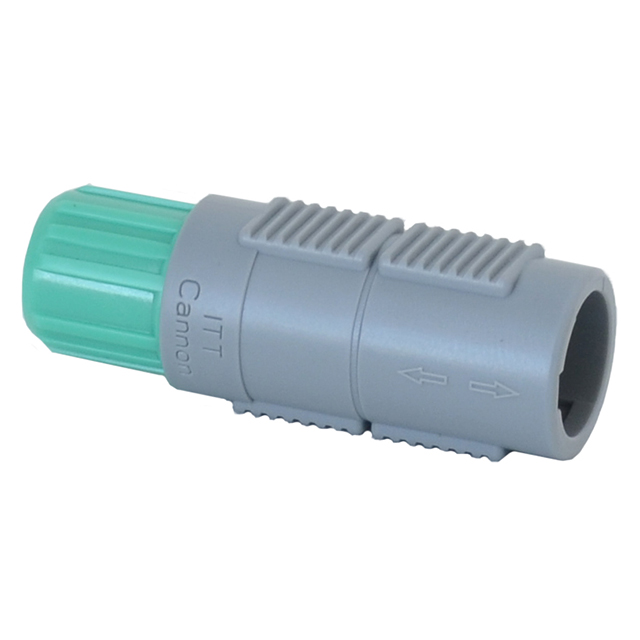

PLC1G523010

产品分类: 圆形连接器
厂牌: ITT
产品描述: Female Sockets,Latch Lock,Push-Pull,Receptacle 焊盘 10pin Polysulfone (PSU) 3A 金 灰色,绿色 导线安装,自由悬挂,通孔安装
供应商型号: CAG-PLC1G523010
供应商: 海外现货
标准整包数: 1
ITT 圆形连接器 PLC1G523010

PLC1G523010概述

    ITT Cannon PL Series 连接器技术手册解析

    1. 产品简介


    ITT Cannon 的 PL 系列连接器是一种 "塑料锁紧" 式推拉连接器,适用于需要高性能的应用场景。此系列包含 2 到 14 针的多种型号,耐用度超过 2,000 次插拔循环,并提供六种键控选项和七种颜色编码,使其在各种一次性及可重复使用应用中都表现出极高的灵活性。结合其全球化的制造能力和本地化的技术支持,PL 系列成为现代关键应用中的理想选择。

    2. 技术参数


    - 针数:2 到 14 针
    - 耐用性:>2,000 次插拔循环
    - 键控选项:6 种
    - 颜色编码:7 种
    - 电缆直径:ø 2.7 至 6.5 mm
    - 接触面电镀:金镀(20μ”)
    - 外壳材料:灰色 PSU(标准)、黑色 PEI
    - 固定螺母颜色:黑色、白色、红色、黄色、绿色、蓝色、灰色
    - 防直插角度:0°(标准)、40°、60°、80°、170°、205°

    3. 产品特点和优势


    - 自锁机制:快速简便的插拔操作。
    - 医疗级品质:轻量化且坚固耐用。
    - 高度定制化:六种键控和七种颜色编码选项,满足广泛需求。
    - 完全可消毒:通过气体或蒸汽进行消毒。
    - 兼容现有行业解决方案:互换性好,易于集成。

    4. 应用案例和使用建议


    PL 系列连接器广泛应用于医疗和工业领域。例如,在医疗领域,它可以用于手术器械、诊断设备等需要高度可靠和轻量化的连接器场景。在工业环境中,它可用于机器人、自动化设备和测试仪器。为了确保最佳性能,建议在设计时考虑适当的电缆直径和防直插角度,以避免安装不当带来的问题。

    5. 兼容性和支持


    - 兼容性:可以与现有行业标准的推拉式连接器互换。
    - 支持:ITT Cannon 提供全球支持服务,包括技术咨询和售后维修。

    6. 常见问题与解决方案


    - Q: 插拔不顺畅?
    - A: 检查键控选项和颜色编码是否匹配,确认外壳和固定螺母的材质一致。
    - Q: 插头损坏?
    - A: 确保正确的插入角度和力度,避免过度施力。
    - Q: 密封性差?
    - A: 检查是否有完整的防直插配件,确保连接器牢固安装。

    7. 总结和推荐


    ITT Cannon PL 系列连接器凭借其创新的自锁机制、轻量化和坚固的设计以及广泛的适用范围,成为了医疗和工业应用中的理想选择。其高耐用性和互换性使其在市场上具有显著的竞争优势。对于寻求高性能、低成本和易用性的客户来说,我们强烈推荐使用 PL 系列连接器。

PLC1G523010参数

参数
端接 焊盘
额定电流 3A
外壳材料 Polysulfone (PSU)
针脚数 10pin
触头镀层 - 配接
类型 Female Sockets,Latch Lock,Push-Pull,Receptacle
颜色 灰色,绿色
安装方式 导线安装,自由悬挂,通孔安装
应用等级 医疗级,工业级
零件状态 在售
包装方式 散装

PLC1G523010厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

PLC1G523010数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT PLC1G523010 PLC1G523010数据手册
