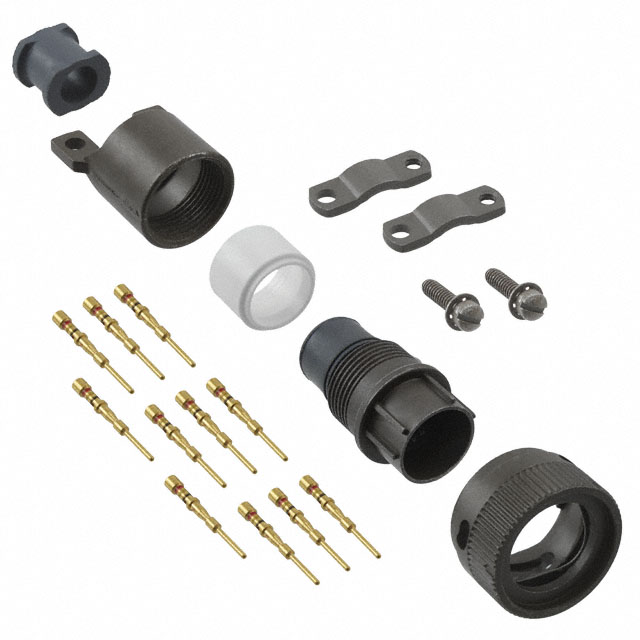

KPSE06F-12-10P

产品分类: 圆形连接器
厂牌: ITT
产品描述: Bayonet Lock,Male Pins,Plug 10pin Aluminum Alloy 7.5A 金 橄榄绿,褐色 导线安装,自由悬挂,通孔安装 48.41mm(长度)
供应商型号:
供应商:
标准整包数: 0
ITT 圆形连接器 KPSE06F-12-10P

KPSE06F-12-10P概述

    KPT/KPSE/KPTC Connectors:为工业环境而生

    产品简介


    KPT、KPSE和KPTC系列连接器由ITT Cannon开发,专为工业环境设计。这些连接器包括多种高密度信号解决方案,适用于军事车辆、离路车辆、传感器、工厂设备以及其他重型行业应用。这些连接器具有简单安装和维护的特点,采用无楔锁和盲封的设计,从2到24种方式的布局可供选择,最高可达IP69K密封等级。这些连接器利用Trident接触件,具备正向锁定卡扣和极化键,具有出色的性价比。

    技术参数


    - 电气规格:
    - 等级电流(最大):20号引脚7.5A;16号引脚13.0A。
    - 测试电流:20号引脚7.5A;16号引脚13.0A。
    - 毫伏降:<50mV。
    - 接触至接触:
    - 服务等级1:1.9mm。
    - 服务等级2:2.8mm。
    - 绝缘电阻:>5000MΩ。
    - 环境密封性:IP67和IP68。
    - 机械性能:
    - 螺纹连接:多种尺寸可选,适用不同外壳类型。
    - 压力测试:根据标准进行压力测试,保持密封。
    - 载流能力:20号和16号引脚分别可承载最高7.5A和13.0A电流。
    - 工作温度范围:-55°C 至 125°C。
    - 振动测试:符合VG95328标准,提供抗振动测试。

    产品特点和优势


    KPT/KPSE/KPTC连接器提供了多种高性能的接触系统,能够适应广泛的工业应用需求。它们的特点如下:
    - 易于安装和维护:手部插入式触点设计,便于操作和维护。
    - 密封性能:最高达到IP69K密封等级,确保在恶劣环境下的可靠性。
    - 兼容性强:这些连接器与MIL-DTL-26482 Series I标准完全兼容,可以与其他同标准的连接器互换使用。
    - 独特的接触设计:采用双组件接触器设计和压入式保持系统,提供稳固可靠的连接。

    应用案例和使用建议


    - 工业应用:用于重型设备、传感器、制造设备等工业应用中,提供可靠的电气连接。
    - 军事应用:适合用于军用车辆和其他军用设备,确保在极端条件下的稳定运行。
    - 建议使用:对于需要高度可靠连接的应用场景,可以选择KPSE系列以获得更高的性能。对于需要成本效益的场合,KPT和KPTC系列是更佳的选择。

    兼容性和支持


    - 兼容性:与MIL-DTL-26482 Series I和VG95238标准兼容。
    - 支持和服务:ITT Cannon提供全球能力和本地支持,拥有丰富的应用专业知识和技术支持。

    常见问题与解决方案


    - Q: 这些连接器是否适用于高振动环境?
    - A: 是的,这些连接器符合VG95328标准,通过了严格的振动测试。
    - Q: 是否存在特定的接触选项?
    - A: 是的,可以选用不同类型的接触件,如焊接接触件或压接接触件。
    - Q: 这些连接器的使用寿命有多长?
    - A: 在正常使用条件下,它们可以达到500次插拔循环。

    总结和推荐


    总体而言,KPT/KPSE/KPTC系列连接器以其卓越的性能、坚固耐用的设计和广泛的应用范围,在工业和军事领域中表现出色。无论是追求高性能还是成本效益,这些连接器都是值得信赖的选择。如果您正在寻找能够在严苛环境中提供稳定可靠连接的解决方案,强烈推荐使用ITT Cannon的KPT/KPSE/KPTC系列连接器。

KPSE06F-12-10P参数

参数
针脚数 10pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
颜色 橄榄绿,褐色
端接 -
额定电流 7.5A
外壳材料 Aluminum Alloy
长*宽*高 48.41mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,袋装

KPSE06F-12-10P厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

KPSE06F-12-10P数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT KPSE06F-12-10P KPSE06F-12-10P数据手册
