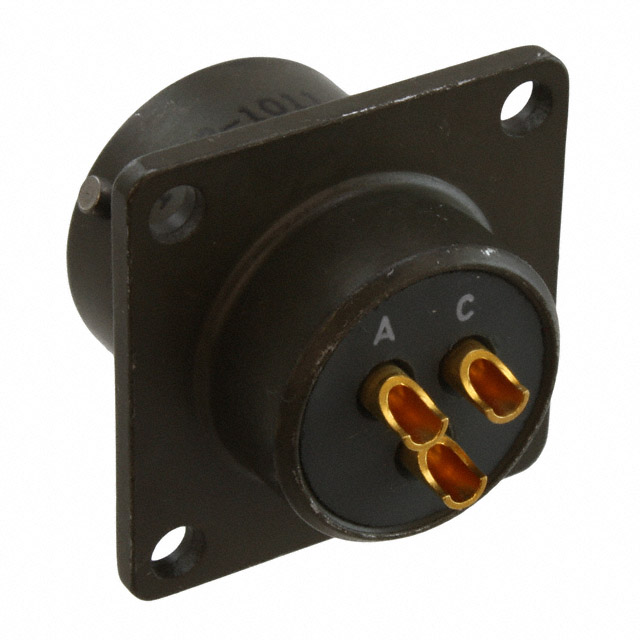

KPT02E-12-3P

产品分类: 圆形连接器
厂牌: ITT
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 3pin Aluminum Alloy 13A 金 橄榄绿,褐色 法兰安装,面板安装 25.8mm(长度)*26.6mm(高度)
供应商型号:
供应商:
标准整包数: 0
ITT 圆形连接器 KPT02E-12-3P

KPT02E-12-3P概述


    产品简介


    ITT Cannon的KPSE/KPT/KPTC系列微型正向卡口锁紧连接器提供了一系列高密度信号解决方案,适用于工业、军事车辆、传感器及工厂设备等领域。这些连接器设计符合MIL-DTL-26482 Series I或VG95328标准,具备广泛的适用性。KPSE、KPT和KPTC三条产品线各有特色,但都具备互配性,并且与符合MIL-DTL-26482 Series I或VG95238标准的其他连接器系列完全兼容。

    技术参数


    - 尺寸: 以毫米为单位,具体尺寸请参考手册。
    - 额定电流: 接触对间的额定电流为7.5A(20号)和13.0A(16号),测试电流相同。
    - 电压: 接触对间的工作电压可达140 VDC/100 VAC(服务等级1),165 VDC/115 VAC(服务等级2)。
    - 温升: 工作温度范围为-55°C至125°C。
    - 绝缘电阻: 约5000兆欧。
    - 防尘防水等级: 在接合状态下达到IP67标准,VG95328连接器则可达IP68。
    - 振动测试: 符合VG95328-1标准,振动应力为150 m/s²(10 Hz到2000 Hz),随机振动应力为5 Hz到500 Hz。

    产品特点和优势


    - 简单安装和维护: 手动插拔接触,无需额外的楔形锁或盲封。
    - 高性能: 高性能的夹入式接触系统(KPSE)、简单的无胶粘剂接触装配(KPTC)。
    - 高密度信号解决方案: 支持从2针到24针的布局。
    - IP69K密封: 达到最高等级的防尘防水标准。
    - 成本效益: 优秀的性价比,适用于各种工业应用。
    - 正向锁定卡扣和极化键: 确保连接的稳定性。

    应用案例和使用建议


    KPSE/KPT/KPTC连接器广泛应用于军事车辆、工业传感器、重型设备及铁路等领域。例如,在工业自动化系统中,这些连接器可以用于连接各类传感器和执行器,确保稳定可靠的信号传输。为了获得最佳效果,建议在安装过程中使用配套工具,以确保接触的良好连接。此外,在极端环境中使用时,需要定期检查连接器的密封性能,确保长期可靠运行。

    兼容性和支持


    这些连接器与同类产品完全兼容,能够与其他按照MIL-DTL-26482 Series I或VG95238标准设计的产品无缝对接。ITT Cannon提供全面的技术支持和售后服务,帮助客户解决任何使用中的问题。

    常见问题与解决方案


    - Q: 连接器在使用过程中接触不良怎么办?
    - A: 检查接触部位是否清洁,确保没有灰尘或污物;如有必要,使用专用工具重新插入或拆卸接触部件。

    - Q: 如何判断连接器的密封性能是否达标?
    - A: 可通过观察是否有水滴进入连接器内部来初步判断;进一步验证可参照IP67/IP68标准进行专业检测。

    - Q: 连接器的额定电流能否提高?
    - A: 不建议超过额定电流使用,过载会损害连接器寿命和可靠性。若需更高电流,应选用更大尺寸的连接器。

    总结和推荐


    ITT Cannon的KPSE/KPT/KPTC连接器凭借其卓越的性能、高可靠性及广泛的兼容性,成为工业应用中的优选产品。对于追求高性能和稳定性的用户而言,这些连接器无疑是一个值得信赖的选择。无论是在极端环境下还是普通应用场景下,它们都能表现出色,因此强烈推荐给需要高质量连接解决方案的用户。

KPT02E-12-3P参数

参数
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 3pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 橄榄绿,褐色
端接 焊盘
长*宽*高 25.8mm(长度)*26.6mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

KPT02E-12-3P厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

KPT02E-12-3P数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT KPT02E-12-3P KPT02E-12-3P数据手册
