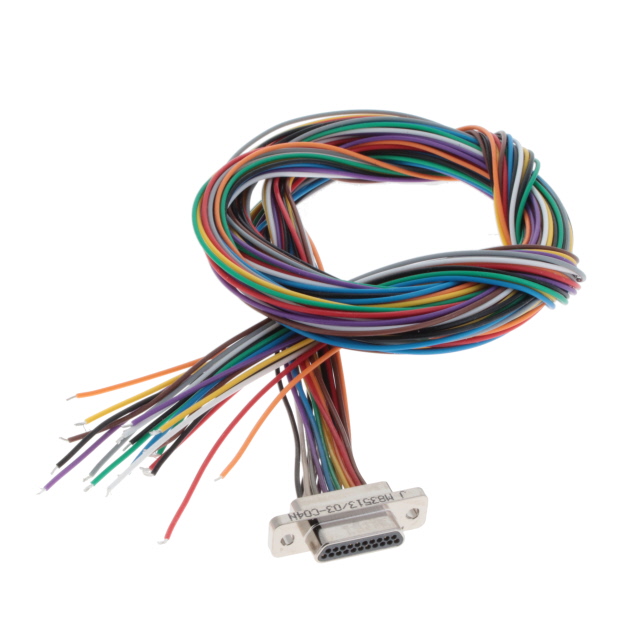

M83513/03-C04N

产品分类: D-Sub线缆
厂牌: ITT
产品描述: Connector D-Subminiature 21 POS PIN Crimp
供应商型号: CAN M83513/03-C04N
供应商: PEI-Genesis
标准整包数: 1
ITT D-Sub线缆 M83513/03-C04N

M83513/03-C04N概述

    电子元器件产品技术手册解析

    产品简介


    本文档涵盖了ITT Cannon公司的Micro-D金属外壳(.050"接触间距)系列电子连接器的技术细节。Micro-D连接器以其微型化设计而著称,在极小空间内提供高密度接触配置。它们适用于要求极高可靠性和小型化的应用场景。Micro-D连接器提供矩形、圆形及条带式配置,支持高达3安培的电流,适用于多种电子设备中。

    技术参数


    - 接触间距: 0.050英寸(1.27毫米)
    - 接触额定电流: 最大3安培
    - 接触中心距离: 0.050英寸(1.27毫米)
    - 电线尺寸: #24至#32 AWG(绞线或实心线)
    - 接触终止方式: 多点凹痕压接
    - 接触保留力: 通过环氧树脂固定
    - 接触材料与镀层: 铜合金,金镀层符合MIL-G-45204标准
    - 插拔力: 每个接触点最大8盎司,最小0.5盎司
    此外,该连接器具有出色的绝缘电阻、电介质强度和抗振动能力。经过严格测试,确保其在极端环境条件下的可靠性和耐用性。具体测试结果如下:
    - 耐压等级: 海平面900伏交流,海拔70000英尺300伏交流
    - 热冲击测试: 符合MIL-STD-202方法1003
    - 机械冲击测试: 符合MIL-STD-202方法2004
    - 振动测试: 符合MIL-STD-202方法2005

    产品特点和优势


    1. 高度可靠的连接: Micro-D连接器采用多点接触设计,确保长期可靠性和稳定性。
    2. 灵活的应用配置: 可以根据需求选择矩形、圆形或条带式配置,且接触数量可在9到100之间调整。
    3. 环境适应性强: 具备出色的防水、防尘及抗震动能力,适用于各种恶劣环境。

    应用案例和使用建议


    Micro-D连接器广泛应用于航空航天、国防、工业控制等领域,例如地面站与卫星之间的通信、军用设备内部连接等。使用时应注意保持连接器的清洁,避免过度弯折导线,定期检查连接状态,以确保长期稳定运行。

    兼容性和支持


    Micro-D连接器符合MIL-C-83513标准,确保与多种系统兼容。制造商提供全面的技术支持,包括定制解决方案、安装指导及维修服务,帮助客户轻松集成到现有系统中。

    常见问题与解决方案


    1. 连接松动
    - 解决方案: 检查并重新紧固连接器的螺丝,确保接触点紧密接触。

    2. 信号干扰
    - 解决方案: 确保屏蔽线缆正确接地,使用适当的滤波器和保护电路。
    3. 接触不良
    - 解决方案: 清理接触点,重新进行压接操作。

    总结和推荐


    总体而言,ITT Cannon的Micro-D金属壳系列连接器凭借其卓越的可靠性、广泛的适用性和高标准的制造工艺,成为电子设备中不可或缺的关键部件。无论是商业还是军事用途,这些连接器都表现出色,强烈推荐在需要高可靠性和紧凑设计的应用中使用。
    本文档通过对ITT Cannon Micro-D金属壳连接器的技术手册的详细解析,提供了对该产品的全面了解和应用指南,旨在帮助读者更好地掌握其特性和优势,并合理应用在实际项目中。
