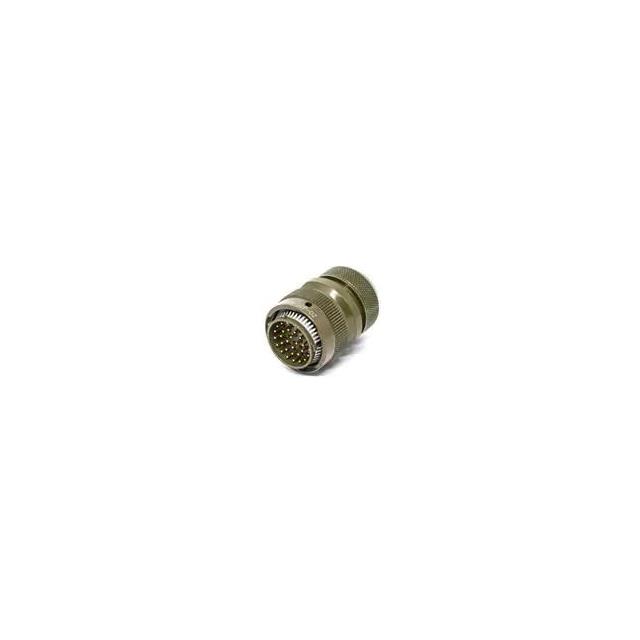

KPTC2E12-8S-D-MB

产品分类: 圆形连接器
厂牌: ITT
产品描述: Bayonet Lock,Female Sockets,Receptacle 8pin Aluminum Alloy 7.5A 金 橄榄绿,褐色 法兰安装,面板安装
供应商型号: N-KPTC2E12-8S-D-MB
供应商: 云汉优选
标准整包数: 1
ITT 圆形连接器 KPTC2E12-8S-D-MB

KPTC2E12-8S-D-MB概述

    KPT/KPSE/KPTC 连接器技术手册

    1. 产品简介


    KPT、KPSE和KPTC连接器是ITT Cannon公司生产的微型正压卡口式锁定连接器系列,广泛应用于严苛环境下的信号传输。这些连接器的设计符合MIL-DTL-26482系列I或VG95328标准,具有高密度信号传输功能。它们最初用于军用车辆,后来也成为工业应用的标准,如越野车辆、传感器、工厂设备和其他重型工业领域。

    2. 技术参数


    - 额定电流: 20号接触器:7.5A;16号接触器:13.0A(均不超过50mV电压降)
    - 测试电流: 20号接触器:7.5A;16号接触器:13.0A
    - 接触对到接触对(端子间)
    - 服务等级1:
    - 额定电流:140VDC/100VAC(1.9mm接触间距)
    - 测试电压:1500Vrms
    - 服务等级2:
    - 额定电流:165VDC/115VAC(2.8mm接触间距)
    - 测试电压:2300Vrms
    - 环境密封性: IP67(连接状态下),IP68(特定条件)
    - 振动测试: 加速度150 m/s²,频率范围10Hz至2000Hz
    - 工作温度范围: -55°C至125°C
    - 壳体材料: 铝合金
    - 绝缘材料: 氯丁橡胶
    - 接触材料: 铜合金,镀金和镀银

    3. 产品特点和优势


    - 互换性: 所有产品线之间完全互换,与MIL-DTL-26482系列I和VG95328标准兼容。
    - 快速装配: KPSE使用插入式接触系统,易于快速安装。
    - 坚固耐用: 各产品系列均具备优异的抗振动性能,适用于极端环境。
    - 多种定制选项: 可提供不同材质的接触电镀、各种防护帽和假插头等配件。

    4. 应用案例和使用建议


    这些连接器特别适合于需要高可靠性、高性能的应用,例如:
    - 医疗设备: 确保患者安全和数据传输的稳定性。
    - 工业自动化: 实现工厂设备的高效连接。
    - 交通运输: 保障车辆在恶劣条件下正常运行。
    - 军事和航空航天: 应用于需要高度可靠性的关键设备。
    使用建议:
    - 在高湿度环境下使用时,建议使用IP68等级的防水连接器。
    - 定期检查连接器的状态,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性: 与MIL-DTL-26482系列I和VG95328标准兼容。
    - 支持: ITT Cannon提供全面的技术支持,包括产品手册、技术咨询和售后服务。

    6. 常见问题与解决方案


    - 问题: 接触电阻过大
    - 解决方案: 检查接触面是否有污垢或损伤,必要时更换接触器。
    - 问题: 连接器无法正确锁定
    - 解决方案: 检查卡口式锁定机构是否正确安装,必要时重新安装。
    - 问题: 密封性能不佳
    - 解决方案: 更换橡胶垫圈或密封环。

    7. 总结和推荐


    KPT、KPSE和KPTC连接器在性能、互换性和环境适应性方面表现出色,非常适合工业和军事领域的严苛环境应用。推荐在需要高性能、高可靠性的应用中使用。ITT Cannon作为业界领先的品牌,提供高品质的产品和服务,确保用户获得最佳的连接解决方案。

KPTC2E12-8S-D-MB参数

参数
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 橄榄绿,褐色
端接 -
额定电流 7.5A
外壳材料 Aluminum Alloy
针脚数 8pin
触头镀层 - 配接
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

KPTC2E12-8S-D-MB厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

KPTC2E12-8S-D-MB数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT KPTC2E12-8S-D-MB KPTC2E12-8S-D-MB数据手册

KPTC2E12-8S-D-MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 18.1472 ¥ 154.2512
15+ $ 17.304 ¥ 147.084
30+ $ 16.8096 ¥ 142.8816
59+ $ 16.4934 ¥ 140.1939
库存: 96
起订量: 6 增量: 1
交货地:
最小起订量为:6
合计: ¥ 925.5
