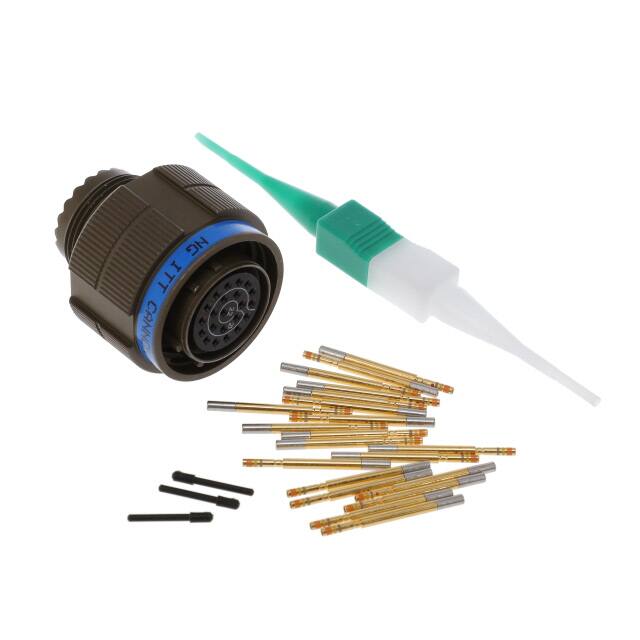

KJA6T13W35SN

产品分类: 圆形连接器
厂牌: ITT
产品描述: Female Sockets,Plug,Threaded 22pin Aluminum Alloy 金 橄榄绿,褐色 导线安装,自由悬挂,通孔安装
供应商型号: Q-KJA6T13W35SN
供应商: 期货订购
标准整包数: 1
ITT 圆形连接器 KJA6T13W35SN

KJA6T13W35SN概述


    产品简介


    ITT Cannon的38999-Style系列I、II、III连接器是用于军用航空和商用航天领域的高性能、高可靠性的圆形连接器。这些连接器旨在应对极端条件,如剧烈震动、极端温度和恶劣环境,适用于军事飞机、通信系统、无人驾驶平台、航空航天发动机、商业航空等领域。

    技术参数


    - 材料与表面处理
    - 接收壳体:铝合金,镉和锌镍镀层
    - 绝缘体:高耐温塑料
    - 触点:铜合金,金镀层
    - 密封圈和橡胶垫:硅基弹性体
    - 防松帽:铝合金
    - 接地弹簧:铝合金
    - 电气特性
    - 电测试电流:22D到12之间,250至1000安培
    - 接触电阻:最大电压降为30毫伏
    - 绝缘电阻:500小时盐雾试验通过
    - 高温振动测试:通过200摄氏度高温振动测试
    - EMI屏蔽效果:大于90分贝(100MHz)
    - 冲击试验:符合MIL-S-901标准
    - 振动试验:Sine振动高达60G,Random振动高达49.5Grms
    - 工作环境
    - 工作温度范围:-65°C 至 +200°C
    - 高度范围:海平面至10万英尺
    - 环境适应性:防水防尘,抗冰

    产品特点和优势


    - 高密度触点布局:提供高密度触点,适用于空间受限的应用。
    - 快速耦合设计:三重启动螺纹自锁耦合,快速便捷。
    - 环境密封:卓越的密封性能,可在恶劣环境中稳定工作。
    - 多功能性:多种配置可选,适应各种应用需求。
    - 耐用性:经过严格测试,确保高可靠性。
    - 轻量化设计:尤其是系列II,提供低轮廓轻量化设计。

    应用案例和使用建议


    - 军事应用:用于军事车辆和通信系统,提供稳定的连接和信号传输。
    - 航空航天:用于飞机发动机和商用航空设备,确保长时间稳定运行。
    - 无人机系统:在小型平台上实现紧凑可靠的连接。
    使用建议:
    - 在进行安装时,确保使用正确的密封圈和防护装置以防止湿气和污染物进入。
    - 对于高温和高振动环境,选择适当的型号以确保最佳性能。
    - 定期检查连接器的状态,及时更换磨损的部件。

    兼容性和支持


    - 38999-Style系列连接器与其他ITT Cannon的产品具有良好的兼容性。
    - ITT Cannon提供全面的技术支持和售后服务,确保客户在使用过程中获得帮助。

    常见问题与解决方案


    - 问题:接触不良。
    - 解决方案:检查接触面是否清洁,并确保正确安装密封圈。

    - 问题:无法正常解锁。
    - 解决方案:确认锁定机制是否完好,并根据操作手册重新进行操作。

    总结和推荐


    ITT Cannon的38999-Style系列连接器在极端条件下表现出色,具有高密度触点、高可靠性、轻量化设计等特点。这些连接器适用于各类航空航天和军事应用,能够提供出色的性能和安全性。因此,强烈推荐使用此系列产品,特别是在需要高度可靠性和环境适应性的场合。

KJA6T13W35SN参数

参数
针脚数 22pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 橄榄绿,褐色
端接 -
额定电流 -
外壳材料 Aluminum Alloy
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

KJA6T13W35SN厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

KJA6T13W35SN数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT KJA6T13W35SN KJA6T13W35SN数据手册

KJA6T13W35SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
