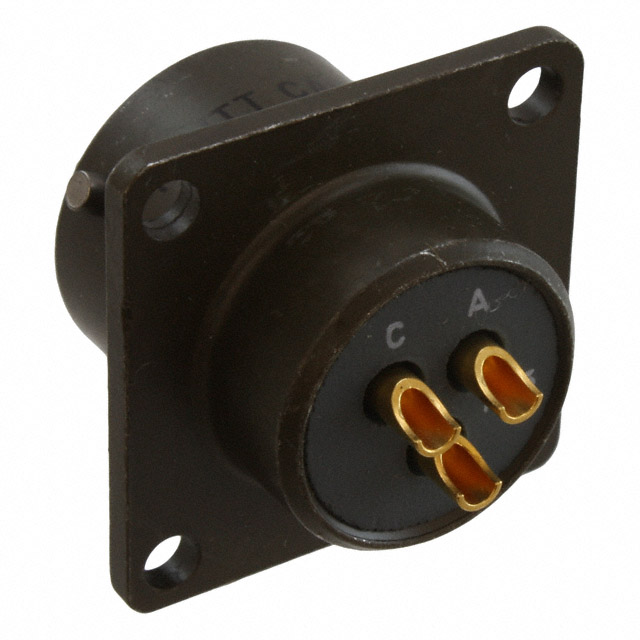

KPT02E-12-3S

产品分类: 圆形连接器
厂牌: ITT
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 3pin Aluminum Alloy 13A 金 橄榄绿,褐色 法兰安装,面板安装 12.14mm(长度)*26.59mm(高度)
供应商型号:
供应商:
标准整包数: 0
ITT 圆形连接器 KPT02E-12-3S

KPT02E-12-3S概述

    KPT/KPSE/KPTC Connectors: Comprehensive Guide

    1. 产品简介


    ITT Cannon的KPT、KPSE和KPTC系列微小型正插式锁紧连接器提供了多种高密度信号解决方案。这些连接器设计符合MIL-DTL-26482系列I标准或VG95328标准。除了最初用于军用车辆外,这些连接器系列已成为工业用途的标准,如越野车辆、传感器、工厂设备及其他重工业应用。

    2. 技术参数


    - 电气数据:
    - 额定电流(A):20号接触器为7.5A,16号接触器为13.0A。
    - 测试电流(A):均为额定电流。
    - 压降(mV):均小于50。
    - 服务等级:
    - 服务等级1: 接触到接触的压接为1.9mm,接触到接触的焊接为0.75mm,接触到壳体为1.0mm。
    - 服务等级2: 接触到接触的压接为2.8mm,接触到接触的焊接为1.53mm,接触到壳体为2.8mm。
    - 电压:
    - 服务等级1:直流140V,交流100V。
    - 服务等级2:直流165V,交流115V。
    - 耐受温度范围: -55°C至125°C。
    - 防护等级: IP67和IP68。
    - 抗振动测试: 150 m/s²,频率范围10 Hz至2000 Hz。

    3. 产品特点和优势


    - 简单安装和维护: 它们易于安装和维护,无需使用楔形锁或盲密封。
    - 手插入接触: 接触器可通过手动或插入工具安装和拆卸。
    - 环境密封: 达到IP67和IP68防护等级,可在恶劣环境中可靠工作。
    - 兼容性强: 所有系列产品均可互换,并与其他符合MIL-DTL-26482系列I或VG95328标准的连接器兼容。
    - 优秀的成本效益比: 具有较高的性能与成本比率。

    4. 应用案例和使用建议


    - 工业应用: 这些连接器广泛应用于重型设备、铁路、工业仪表、国防车辆等领域。在这些环境中,KPT和KPTC系列适合原型解决方案和军事车辆应用,而KPSE系列则因其高性能特性而更适用于苛刻条件下的工业应用。
    - 使用建议: 选择合适的连接器尺寸和配置,确保连接器在应用中的正确安装和使用。对于需要高频操作的应用,可以选择KPSE系列以获得更好的性能。对于工业原型设计,可以考虑KPT系列。

    5. 兼容性和支持


    - 兼容性: KPT、KPSE和KPTC系列产品均可与任何符合MIL-DTL-26482系列I或VG95328标准的连接器兼容。
    - 支持和服务: ITT Cannon提供广泛的客户支持,包括详细的装配指南、维修手册和技术咨询服务。

    6. 常见问题与解决方案


    - 问题: 如何正确地安装和拆卸连接器?
    - 解决方案: 使用正确的工具,如手柄式插入工具和拔出工具,严格按照装配指南进行操作。
    - 问题: 连接器如何进行焊接或压接?
    - 解决方案: 按照指定的工艺步骤进行焊接或压接,确保接触器牢固固定并保证电气连续性。
    - 问题: 如何确保连接器在高温或低温环境下的性能?
    - 解决方案: 选用符合环境要求的材料和设计,确保连接器能够在规定的温度范围内正常工作。

    7. 总结和推荐


    ITT Cannon的KPT、KPSE和KPTC系列连接器因其简单的安装维护、优异的性能和广泛的适用性,在工业和军事领域具有显著优势。无论是在恶劣环境下的重型设备还是需要高频操作的工业应用中,这些连接器都能提供卓越的性能和可靠性。因此,强烈推荐在相关应用场景中使用这些连接器。
    这份综合指南不仅详细介绍了KPT、KPSE和KPTC系列连接器的技术参数和特点,还为用户提供了具体的应用建议和常见问题解决方案。希望这些信息能帮助您更好地理解和应用这些优质的连接器产品。

KPT02E-12-3S参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 橄榄绿,褐色
端接 焊盘
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 3pin
长*宽*高 12.14mm(长度)*26.59mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

KPT02E-12-3S厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

KPT02E-12-3S数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT KPT02E-12-3S KPT02E-12-3S数据手册
