KPT08F12-10P

产品分类: 圆形连接器
厂牌: ITT
产品描述: Bayonet Lock,Male Pins,Plug 焊盘 10pin Aluminum Alloy 7.5A 金 橄榄绿,褐色 导线安装,自由悬挂,通孔安装
供应商型号: JY-KPT08F12-10P
供应商: 云汉优选
标准整包数: 1

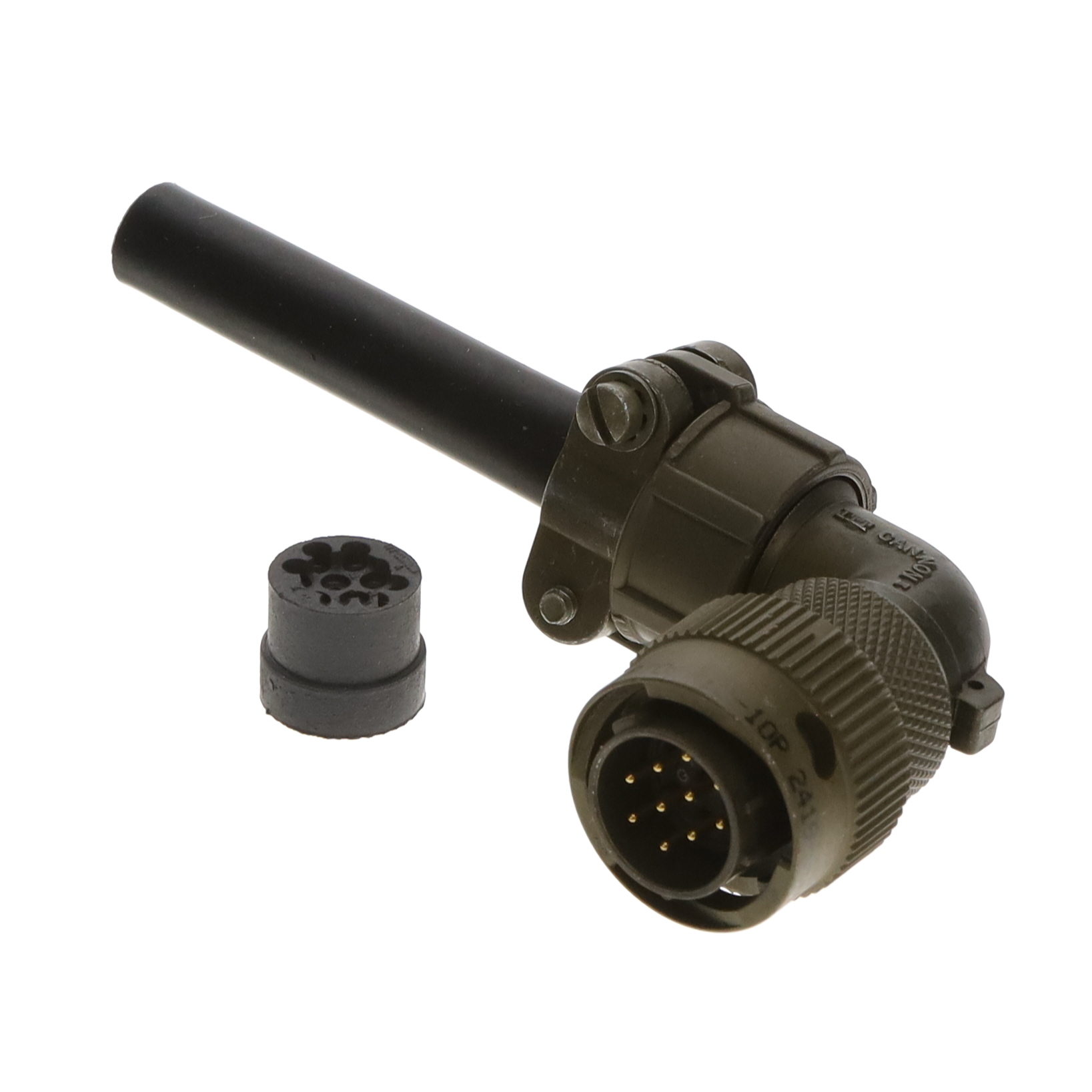

ITT 圆形连接器 KPT08F12-10P

KPT08F12-10P概述

    KPT/KPSE/KPTC Connectors: 综合技术手册

    产品简介


    KPT、KPSE 和 KPTC 系列微型正插锁连接器是 ITT Cannon 推出的高性能信号解决方案。这些连接器符合 MIL-DTL-26482 系列 I 或 VG95328 标准,最初用于军事车辆,并逐渐成为工业应用的标准,如越野车辆、传感器、工厂设备及其他重型行业应用。三种产品线均提供独特的变体,且相互间完全互配。

    技术参数


    - 电气规格
    - 额定电流:7.5 A(接触对20),13.0 A(接触对16)
    - 测试电流:7.5 A(接触对20),13.0 A(接触对16)
    - 最大电压降:小于50 mV
    - 工作电压:140 VDC/100 VAC(服务等级1),165 VDC/115 VAC(服务等级2)
    - 机械规格
    - 防护等级:IP67/IP68
    - 半转正向锁紧耦合,便于快速插拔
    - 壳体材料:铝合金
    - 工作温度范围:-55°C 至 125°C
    - 振动测试:频率范围 10 Hz 到 2000 Hz,加速度 150 m/s²

    产品特点和优势


    - 高可靠性:采用高质量合金和镀金银接触件,确保长期使用中的可靠性和耐久性。
    - 灵活的设计:提供多种安装方式(焊接或压接),以及防水密封功能。
    - 环保认证:符合RoHS标准,提供多种环保电镀选项(如锡锌、镍、锌镍)。

    应用案例和使用建议


    KPT、KPSE 和 KPTC 连接器广泛应用于医疗设备、石油天然气开采设备、商业和军用航空、重型设备、铁路、工业仪器仪表、防御车辆等领域。例如,在医疗设备中,需要高度可靠的连接器以保证设备的正常运行,KPT、KPSE 和 KPTC 系列连接器可以满足这种需求。
    使用建议:
    - 在潮湿环境中使用时,建议选择带有防水密封的型号。
    - 使用时请根据具体的应用需求选择合适的插针数量和布局,以避免过载。

    兼容性和支持


    这三款连接器可与任何符合 MIL-DTL-26482 系列 I 或 VG95328 标准的连接器系列互配。ITT Cannon 提供详尽的技术支持文档和客户咨询服务,帮助用户解决装配过程中的问题。

    常见问题与解决方案


    - 问题:如何安装连接器?
    - 解决方案:查阅《安装手册》以获得详细的装配指南。

    - 问题:遇到连接不良的问题怎么办?
    - 解决方案:检查接触件是否正确安装,确保接触良好;如有必要,联系技术支持团队获取帮助。

    总结和推荐


    ITT Cannon 的 KPT、KPSE 和 KPTC 系列连接器凭借其出色的性能、可靠的互配性和多样化的选型配置,在各类工业应用中表现出色。它们在苛刻环境下的稳定表现使其成为值得信赖的选择。对于需要高可靠性和多功能性的应用场合,强烈推荐使用这一系列连接器。
    通过上述内容,我们可以看到 KPT、KPSE 和 KPTC 系列连接器具备卓越的性能和广泛的适用性,非常适合在各种复杂环境中应用。

KPT08F12-10P参数

参数
端接 焊盘
额定电流 7.5A
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
颜色 橄榄绿,褐色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

KPT08F12-10P厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

KPT08F12-10P数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT KPT08F12-10P KPT08F12-10P数据手册

KPT08F12-10P封装设计

查看详情并下载
Symbol
Footprint
3D Model
