首页  >  产品百科  >  QLC260P

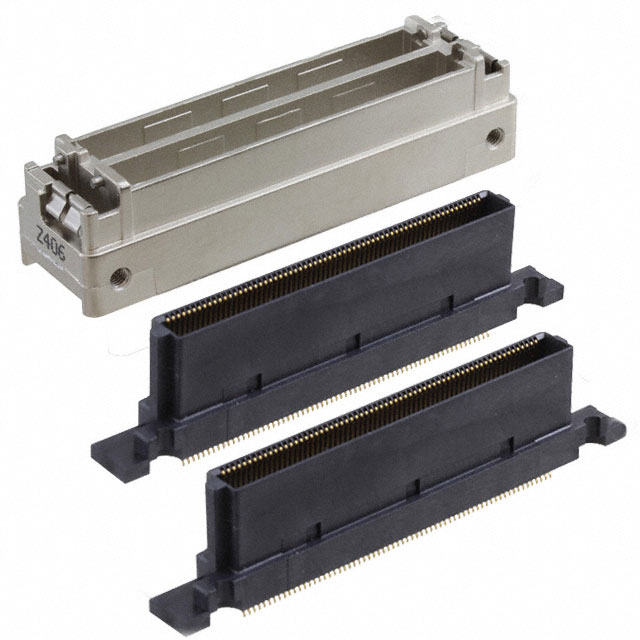

QLC260P

产品分类: 背板连接器 - 专用
厂牌: ITT
产品描述: Conn Rectangular M 260 POS 0.8mm Solder ST Panel Mount Automotive Tray
供应商型号: H-QLC260P
供应商: Heilind
标准整包数: 1
ITT 背板连接器 - 专用 QLC260P

QLC260P概述

    高质量文章:DL系列零插入力(ZIF)连接器技术手册解析

    一、产品简介


    DL系列零插入力(ZIF)连接器是ITT Cannon旗下的高性能产品线,广泛应用于医疗、工业自动化、计算机及外设等领域。该系列连接器以其创新设计、高可靠性和低功耗特点著称,提供塑料外壳和金属外壳两种版本以满足不同的应用需求。DL系列的典型功能包括快速插拔、低接触电阻、高强度机械耐用性,以及出色的电磁干扰(EMI/RFI)屏蔽能力。这些特性使得DL系列成为多行业高要求场景的理想选择。

    二、技术参数


    以下是DL系列ZIF连接器的技术规格摘要:
    | 参数名称 | 规格范围 | 备注 |
    |
    | 接触点数量 | 60、96、156、260信号 | 可根据客户需求定制 |
    | 外壳材料 | 塑料(DL)、铝(DLM)、锌合金(DLP、DLC) | 满足不同性能需求 |
    | 工作温度 | -55°C至105°C | 宽温区适应各种恶劣环境 |
    | 插拔寿命 | ≥10,000次 | 长使用寿命 |
    | 电流容量 | 最大5A(普通),10A及以上(母端子) | 支持多种负载应用 |
    | 接触电阻 | ≤15mΩ(初始) | 确保高效的电传输效率 |
    | 导电材料 | 20或50微英寸金镀铜合金 | 提升导电性能和抗腐蚀性 |
    | 兼容RoHS标准 | 是 | 符合环保要求 |

    三、产品特点和优势


    1. 快速插拔设计:DL系列通过“四分之一旋转锁紧”机构实现一次到位的高效连接,极大提升生产效率。
    2. 零插入力(ZIF):无需施加额外力量即可完成插接,有效减少机械磨损,延长产品寿命。
    3. 模块化配置:灵活配置接点数量与布局,支持高度定制化。
    4. 强EMI屏蔽:金属外壳具备良好的电磁干扰抑制能力,确保系统稳定性。
    5. 成本效益:相较传统高端连接器,DL系列兼具性能与经济性。
    四、应用案例与使用建议
    DL系列ZIF连接器广泛应用于医疗、工业控制、消费电子和通信等行业。以下为典型应用场景分析及使用建议:
    1. 医疗设备:如便携式超声仪和MRI系统,需在小型化设计下保证高可靠性。建议采用轻量化塑料外壳型号(DL),并配备专用电缆夹具,以适应频繁移动需求。
    2. 工业自动化:机器人控制系统对连接器性能要求极高,建议优先考虑金属壳体(DLM)和屏蔽增强型产品(DLP)。
    3. 测试仪器:高精度测试设备需配合高电流承载能力的DLP系列连接器,并注意合理布线以避免电磁干扰。

    五、兼容性和支持


    DL系列支持广泛的互操作性,可与ITT Cannon其他连接器配套使用。ITTCannon还提供完备的技术文档和专业咨询,帮助客户优化设计和解决实际问题。同时,所有产品均符合RoHS指令,并可通过附加的R前缀编号获取无铅版本。

    六、常见问题与解决方案


    1. 插拔困难:检查接口是否有异物或污垢,必要时使用清洁工具清理。
    2. 接触不良:确认安装工艺是否符合规范,重新进行焊接或压接处理。
    3. 发热异常:调整负载分配,避免超载运行;或更换更高电流规格的连接器。
    七、总结与推荐
    总体而言,DL系列ZIF连接器凭借其创新设计、多样化选择和卓越品质,在行业内树立了标杆地位。尤其适合追求高性价比、高性能的项目开发。对于需要应对复杂工况的应用场合,我们强烈推荐DL系列连接器。无论是医疗诊断设备还是工业自动化系统,它都能提供可靠的连接保障,助力项目成功落地。因此,强烈推荐给希望在降低成本的同时提升性能的专业人士选用DL系列连接器。

QLC260P参数

参数
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

QLC260P厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

QLC260P数据手册

厂牌 PDF简要描述 下载
ITT 背板连接器 - 专用 ITT QLC260P QLC260P数据手册

QLC260P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 117.612 ¥ 979.708
5+ $ 107.2345 ¥ 893.2633
10+ $ 99.8897 ¥ 832.081
25+ $ 97.2259 ¥ 809.8919
50+ $ 93.4865 ¥ 778.7423
库存: 21
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 979.7
直接购买
加入购物车
