PLA1G023014

产品分类: 圆形连接器
厂牌: ITT
产品描述: Latch Lock,Male Pins,Plug,Push-Pull 焊盘 14pin Polysulfone (PSU) 2A 金 灰色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: 1003-2539-ND
供应商:
标准整包数: 1

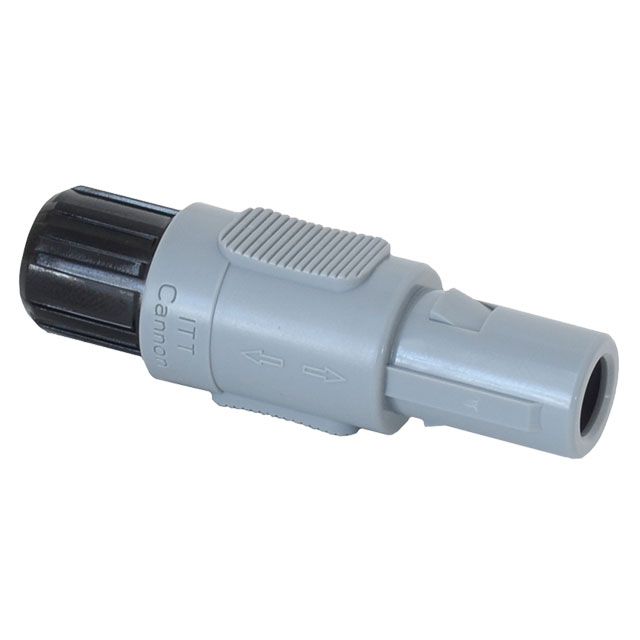

ITT 圆形连接器 PLA1G023014

PLA1G023014概述

    ITT Cannon Push Pull PL Series 电子元器件产品技术手册

    产品简介


    ITT Cannon的PL系列是一款名为“塑料锁定”的推拉式连接器,适用于关键任务中最为重要的性能表现。PL系列提供2到14针位的各种版本,耐用度超过2000次插拔循环,具有六种键控选项和七种颜色编码,因此可以广泛应用于各种一次性及可重复使用场景。这种集成电缆装配解决方案能够确保PL系列与现有的推拉行业标准解决方案兼容,成为当今关键应用的理想选择。

    技术参数


    - 型号种类:2至14针位
    - 耐久性:> 2000次插拔循环
    - 键控方式:6种
    - 颜色编码:7种
    - 电缆尺寸:φ 2.7至6.5毫米
    - 接口类型:直插式插头与直连式插座
    - 连接方式:压接接触
    - 外壳材质:灰色PSU(标准)、黑色PEI、黑色PSU、灰色PEI
    - 前端螺母颜色:黑色、白色、红色、黄色、绿色、蓝色、灰色
    - 后盖螺母颜色:黑色、白色、红色、黄色、灰色
    - 电缆锁紧套尺寸:φ3.9毫米、φ5.2毫米、φ6.5毫米
    - 镀层类型:金镀层(20μ’’)

    产品特点和优势


    - 快速简单插拔:采用创新自锁机制,实现了快速便捷的插拔操作。
    - 医疗级品质:轻便且坚固耐用。
    - 高度定制化:多种键控和颜色编码选择,方便灵活调整。
    - 广泛的适用性:适用于从2到14个针位的各种配置。
    - 易于消毒:通过气体或蒸汽进行灭菌处理。
    - 价值增值服务:提供电缆装配解决方案。
    - 广泛兼容:与现有行业内推拉式连接器完全兼容。

    应用案例和使用建议


    PL系列连接器广泛应用于医疗设备和工业自动化系统中。例如,在手术机器人和微创手术设备中,需要高可靠性、高灵活性和易清洗的连接器。此外,它们还用于工业控制和自动检测设备中。为了实现最佳性能,建议在使用时结合正确的电缆尺寸和颜色编码以避免混淆,并定期进行清洁和检查。

    兼容性和支持


    PL系列与现有的推拉行业标准解决方案兼容。ITT Cannon提供全球技术支持,包括本地支持服务,从而确保用户能够及时获取所需的帮助。如果您对如何安装或维护PL系列连接器有任何疑问,可以直接联系ITT Cannon的客户服务部门。

    常见问题与解决方案


    - Q:如何判断是否需要额外订购弯折缓解器?
    - A:如果购买的是A3和C3类型,您需要单独订购弯折缓解器。
    - Q:如何区分不同颜色编码的意义?
    - A:可以根据说明书中的表格查找到对应的角度和颜色含义。
    - Q:如何确认适合的电缆尺寸?
    - A:选择符合具体需求的电缆尺寸(φ 2.7至6.5毫米)并参考说明书中的表格确认最小和最大直径。

    总结和推荐


    ITT Cannon Push Pull PL系列以其独特的设计和卓越的功能在连接器市场上脱颖而出。它具备快速插拔、医疗级质量、高度定制化及宽广的应用范围。其广泛的兼容性和强大的技术支持使得它成为当今关键应用的理想选择。我们强烈推荐此产品给那些追求高性能、可靠性和耐用性的用户。

PLA1G023014参数

参数
针脚数 14pin
触头镀层 - 配接
类型 Latch Lock,Male Pins,Plug,Push-Pull
颜色 灰色,黑色
端接 焊盘
额定电流 2A
外壳材料 Polysulfone (PSU)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 医疗级,工业级
零件状态 在售
包装方式 散装

PLA1G023014厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

PLA1G023014数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT PLA1G023014 PLA1G023014数据手册

PLA1G023014封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.2744 ¥ 238.9187
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 238.91
