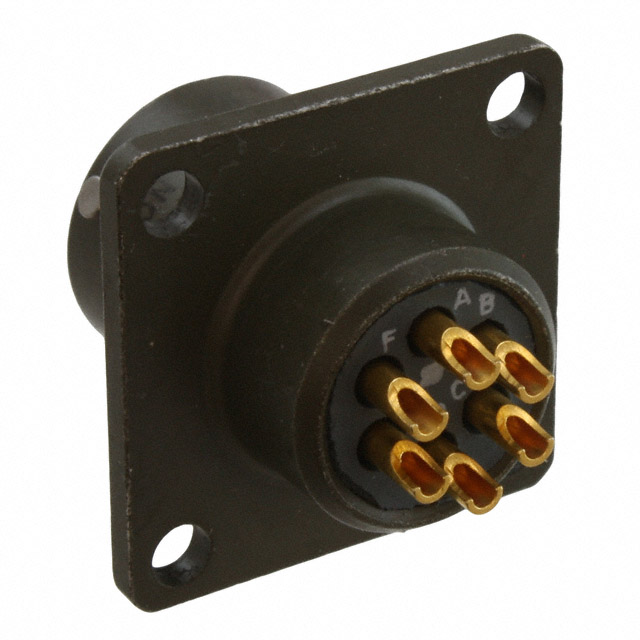

KPT02E106S

产品分类: 圆形连接器
厂牌: ITT
产品描述: ITT Cannon 6芯航空插座 航空连接器 KPT系列, 盒式安装, 7.5A, 600 V 交流,850 V 直流, 外壳尺寸10
供应商型号: 1003-1108-ND
供应商: Digi-Key
标准整包数: 1
ITT 圆形连接器 KPT02E106S

KPT02E106S概述


    产品简介


    ITT Cannon的KPSE、KPT和KPTC系列微型正向卡口锁连接器提供了一系列高密度信号解决方案。这些连接器根据MIL-DTL-26482标准系列I或VG95328标准设计,除了在军事车辆中的原始应用外,还广泛应用于工业领域,如越野车辆、传感器、工厂设备及其他重工业应用。这三款连接器各具特色,但均可以与其他符合MIL-DTL-26482标准I或VG95238标准的产品完全互配。

    技术参数


    电气参数
    - 额定电流:对于20号接触器,额定电流为7.5A;对于16号接触器,额定电流为13.0A。
    - 电压:接触器至接触器的最大连续电流分别为140 VDC/100 VAC(服务等级1)和165 VDC/115 VAC(服务等级2)。
    - 测试电压:在服务等级1下,交流测试电压为1500 Vrms,直流测试电压为2100 VDC。
    环境密封性能
    - 环境密封等级:IP67(用于KPSE、KPT和KPTC系列)。
    - 特殊环境密封等级:IP68(VG95328系列)。
    接触和密封原理
    - KPSE:采用三件式绝缘体堆叠,包括橡胶绝缘子、塑料夹片和橡胶嵌套。
    - KPT:采用橡胶绝缘子和密封嵌套。
    - KPTC:同样采用橡胶绝缘子和密封嵌套,无粘合胶固定接触器。
    工作温度范围
    - 操作温度范围:-55°C到125°C。

    产品特点和优势


    - 安装和维护简便:无需使用楔形锁或盲封,便于手插入接点。
    - 快速锁定:具备阳极锁和极化键,确保可靠的连接。
    - 环境密封:最高达到IP69K的密封级别,提供出色的防水性能。
    - 成本效益:相比同类产品,具有卓越的成本与性能比。

    应用案例和使用建议


    应用案例
    KPSE、KPT和KPTC系列广泛应用于工业领域,例如重型设备、铁路系统和仪器仪表。这些连接器还适用于商业和军用航空航天领域。
    使用建议
    - 在进行组装时,务必遵循制造商的指南,确保所有组件正确安装。
    - 定期检查连接器的密封性能,以确保其在极端环境下正常工作。
    - 对于需要频繁插拔的应用场合,选择KPSE系列可能更合适,因其提供了快速和简单的接触装配。

    兼容性和支持


    - 这些连接器与其他符合MIL-DTL-26482标准I或VG95238标准的产品完全兼容。
    - ITT Cannon提供全面的技术支持,包括定制选项和工具配件。

    常见问题与解决方案


    - Q: 如何更换接触器?
    - A: 使用制造商提供的提取工具从前端拆卸接触器。
    - Q: 是否可以在高温环境中使用这些连接器?
    - A: 是的,操作温度范围可达-55°C到125°C,适合多种工业应用。
    - Q: 如何验证连接器的密封性能?
    - A: 参考ISO 20653标准进行IP67等级的密封测试。

    总结和推荐


    ITT Cannon的KPSE、KPT和KPTC系列连接器凭借其易于安装、高性能和出色的密封性,在众多工业应用中表现出色。这些连接器尤其适合于对可靠性和耐用性有严格要求的应用场合。总体来看,我们强烈推荐这些连接器作为高性能、高可靠性电子系统的首选解决方案。

KPT02E106S参数

参数
额定电流 7.5A
外壳材料 Aluminum Alloy
针脚数 6pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 橄榄绿,褐色
端接 焊盘
长*宽*高 25.8mm(长度)*24.2mm(高度)
安装方式 法兰安装,面板安装
应用等级 军用级
零件状态 在售
包装方式 散装,袋装

KPT02E106S厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

KPT02E106S数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT KPT02E106S KPT02E106S数据手册

KPT02E106S封装设计

查看详情并下载
Symbol
Footprint
3D Model
