首页  >  产品百科  >  KPT02E14-19P

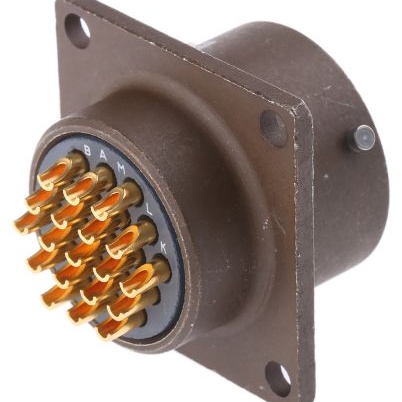

KPT02E14-19P

产品分类: 圆形连接器
厂牌: ITT
产品描述: ITT Cannon 19芯航空插座 航空连接器 KPT系列, 盒式安装, 7.5A, 600 V 交流,850 V 直流, 外壳尺寸14
供应商型号: CAN KPT02E14-19P
供应商: PEI-Genesis
标准整包数: 1
ITT 圆形连接器 KPT02E14-19P

KPT02E14-19P概述

    ITT Cannon KPSE/KPT/KPTC 连接器:技术手册概览

    1. 产品简介


    ITT Cannon 的 KPSE、KPT 和 KPTC 系列迷你正向锁定连接器提供高密度信号解决方案,适用于极端环境。这些连接器按照 MIL-DTL-26482 系列 I 或 VG95328 标准设计。KPSE 系列提供了高性能的插拔接触系统;KPT 系列采用焊接式和粘合式接触,适用于军事车辆和原型解决方案;KPTC 系列提供焊接或压接接触版本,设计更为简化,适合多种工业应用。它们不仅适用于军事车辆,还在工业车辆、传感器、工厂设备等领域得到广泛应用。

    2. 技术参数


    - 尺寸: 见毫米单位(单位可能变动)
    - 额定电流:
    - Size 20: 7.5 A (测试电流 7.5 A, 电压降小于 50mV)
    - Size 16: 13.0 A (测试电流 13.0 A, 电压降小于 50mV)
    - 绝缘电阻: 大约 5000 MΩ
    - 环境密封: IP67 和 IP68
    - 耦合方式: 快速正向旋转
    - 振动测试: 150 m/s²,频率范围 10 Hz 到 2000 Hz
    - 电气规格: 最大额定电流取决于环境温度,最大电压为 140 VDC/100 VAC(服务等级 1)或 165 VDC/115 VAC(服务等级 2)

    3. 产品特点和优势


    - 全互换性: 与所有符合 MIL-DTL-26482 系列 I 和 VG95328 标准的产品线完全互换
    - 环境密封: IP67 和 IP68 等级的防水防尘能力
    - 快速组装: 半转正向锁定,便于快速装配和拆卸
    - 定制选项: 提供多种镀层选择,符合 RoHS 标准

    4. 应用案例和使用建议


    KPSE、KPT 和 KPTC 连接器广泛应用于工业车辆、传感器、工厂设备、军事车辆等多个领域。在应用过程中,应确保连接器处于规定的环境温度范围内,并根据具体的应用需求选择合适的连接器型号和规格。例如,在严苛的工业环境中使用时,应考虑选用具备更高环境密封等级的型号。

    5. 兼容性和支持


    这些连接器与符合 MIL-DTL-26482 系列 I 或 VG95328 标准的其他连接器系列完全兼容。ITT Cannon 提供详尽的技术支持和售后服务,包括详细的安装指南和技术咨询。

    6. 常见问题与解决方案


    - 问题: 接触不良
    - 解决方案: 检查接触点是否正确安装并保持清洁
    - 问题: 防水性能不足
    - 解决方案: 确保使用正确的密封件,并检查密封圈是否损坏或未正确安装
    - 问题: 震动导致接触松动
    - 解决方案: 使用适当的固定配件,并确保连接器安装稳固

    7. 总结和推荐


    ITT Cannon 的 KPSE、KPT 和 KPTC 系列连接器凭借其高密度信号解决方案、可靠的环境密封和简便的安装方式,在工业和军事应用中表现出色。它们不仅具有优越的电气性能,还提供了广泛的定制选项,适用于各种严苛环境。因此,推荐这些连接器用于需要高可靠性的工业和军事项目中。
    通过这份技术手册的概述,可以看出 KPSE、KPT 和 KPTC 系列连接器在多种工业和军事应用中展现出卓越性能和可靠性。无论是对于专业工程师还是日常使用者,这些连接器都值得信赖。

KPT02E14-19P参数

参数
颜色 橄榄绿,褐色
端接 焊盘
额定电流 7.5A
外壳材料 Aluminum Alloy
针脚数 19pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
长*宽*高 12.14mm(长度)*28.98mm(高度)
安装方式 法兰安装,面板安装
应用等级 军用级
零件状态 在售
包装方式 散装,袋装

KPT02E14-19P厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

KPT02E14-19P数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT KPT02E14-19P KPT02E14-19P数据手册

KPT02E14-19P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.8394 ¥ 372.6349
10+ $ 37.994 ¥ 322.949
25+ $ 33.2188 ¥ 282.3601
50+ $ 29.7221 ¥ 252.638
100+ $ 25.825 ¥ 219.5122
库存: 767
起订量: 3 增量: 1
