KPT06E14-19S

产品分类: 圆形连接器
厂牌: ITT
产品描述: Bayonet Lock,Female Sockets,Plug 焊盘 19pin Aluminum Alloy 7.5A 金 橄榄绿,褐色 导线安装,自由悬挂,通孔安装 32.5mm(长度)
供应商型号: 965-KPT06E1419S
供应商: Mouser
标准整包数: 1

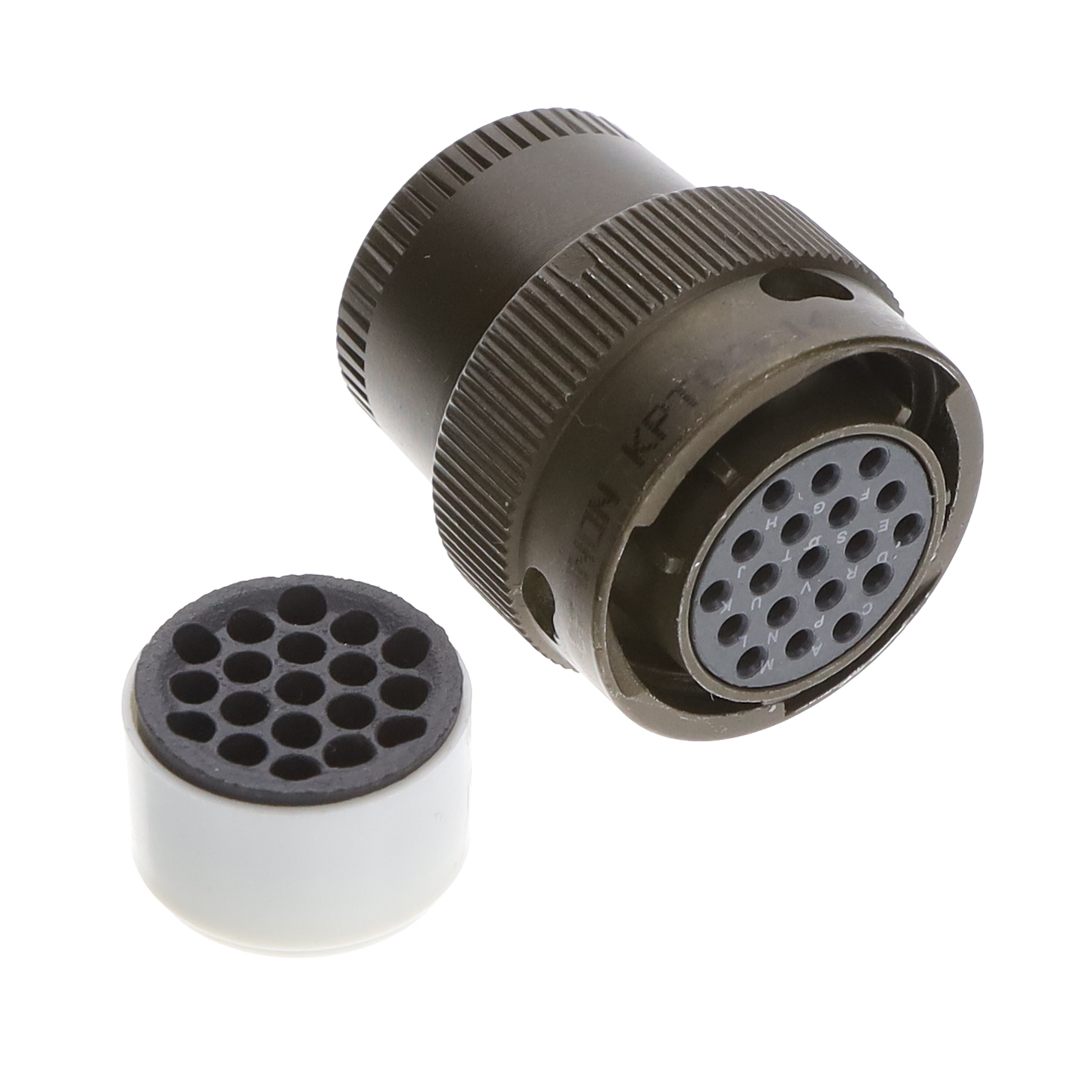

ITT 圆形连接器 KPT06E14-19S

KPT06E14-19S概述


    产品简介


    ITT Cannon的KPSE、KPT和KPTC系列微型正扣锁紧连接器提供了高密度信号解决方案。这些连接器按照MIL-DTL-26482系列I或VG95328标准设计。它们最初用于军用车辆,现已广泛应用于工业领域,例如越野车辆、传感器、工厂设备及其他重型行业应用。这三个系列产品拥有特定特性,但均可完全互换,亦可与其他符合MIL-DTL-26482系列I或VG95328标准的连接器系列互配。

    技术参数


    - 额定电流: 20号接触器最大电流为7.5A,16号接触器为13.0A。
    - 测试电流: 额定电流和测试电流均为7.5A和13.0A。
    - 电压等级: Service Class 1下的工作电压为140VDC/100VAC,Service Class 2下为165VDC/115VAC。
    - 接触到接触焊接电流: 最大持续电流为50mV。
    - 环境密封: 达到IP67和IP68标准。
    - 振动测试: 振动应力为150 m/s²,频率范围10 Hz到2000 Hz;随机振动应力,频率范围5 Hz到500 Hz。

    产品特点和优势


    KPSE系列采用高性能压接接触系统,配备快速简单的组装方式。KPT系列是第一个通用系列,具备焊接接触和粘合装配接触,适用于任何原型解决方案及军车应用。KPTC系列提供压接或焊接接触选项,设计更简单,没有KPSE的高性能卡入式解决方案和KPT的粘合接触装配,使其成为许多工业应用的理想选择。

    应用案例和使用建议


    这些连接器在工业自动化、医疗设备、石油天然气等行业中有广泛应用。对于工业应用,如传感器和工厂设备,可以选择KPTC系列以满足成本效益需求。对于需要更高可靠性的应用,如军事车辆,则推荐使用KPSE系列。

    兼容性和支持


    这三个系列均能与MIL-DTL-26482系列I或VG95328标准的其他连接器互配。ITT Cannon提供全面的技术支持和售后维护服务,确保用户在使用过程中能够得到及时帮助。

    常见问题与解决方案


    - Q: 如何确保正确的额定电流?
    - A: 参考手册中的电流等级图表,并根据实际应用调整使用条件。

    - Q: 如何选择合适的接触器类型?
    - A: 根据应用场景和需求选择合适的接触器类型,KPTC系列适合多数工业应用,而KPSE系列则适合要求更高的环境。

    总结和推荐


    ITT Cannon的KPSE、KPT和KPTC系列连接器以其广泛的互配性和环境适应性在市场上占据领先地位。我们推荐使用这些连接器来提高系统的稳定性和可靠性,特别是在苛刻的工作环境中。选择适合的型号可以有效提升应用的性能和寿命。

KPT06E14-19S参数

参数
针脚数 19pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 橄榄绿,褐色
端接 焊盘
额定电流 7.5A
外壳材料 Aluminum Alloy
长*宽*高 32.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

KPT06E14-19S厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

KPT06E14-19S数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT KPT06E14-19S KPT06E14-19S数据手册

KPT06E14-19S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 54.516 ¥ 460.6602
10+ $ 51.5268 ¥ 435.4015
25+ $ 47.5848 ¥ 402.0916
100+ $ 40.9395 ¥ 345.9388
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 460.66
