CA3106F22-14PB

产品分类: 圆形连接器
厂牌: ITT
产品描述: Male Pins,Plug,Reverse Bayonet Lock 焊盘 19pin Aluminum Alloy 22A 银 橄榄绿,褐色 导线安装,自由悬挂,通孔安装
供应商型号: CAN CA3106F22-14PB
供应商: PEI-Genesis
标准整包数: 1

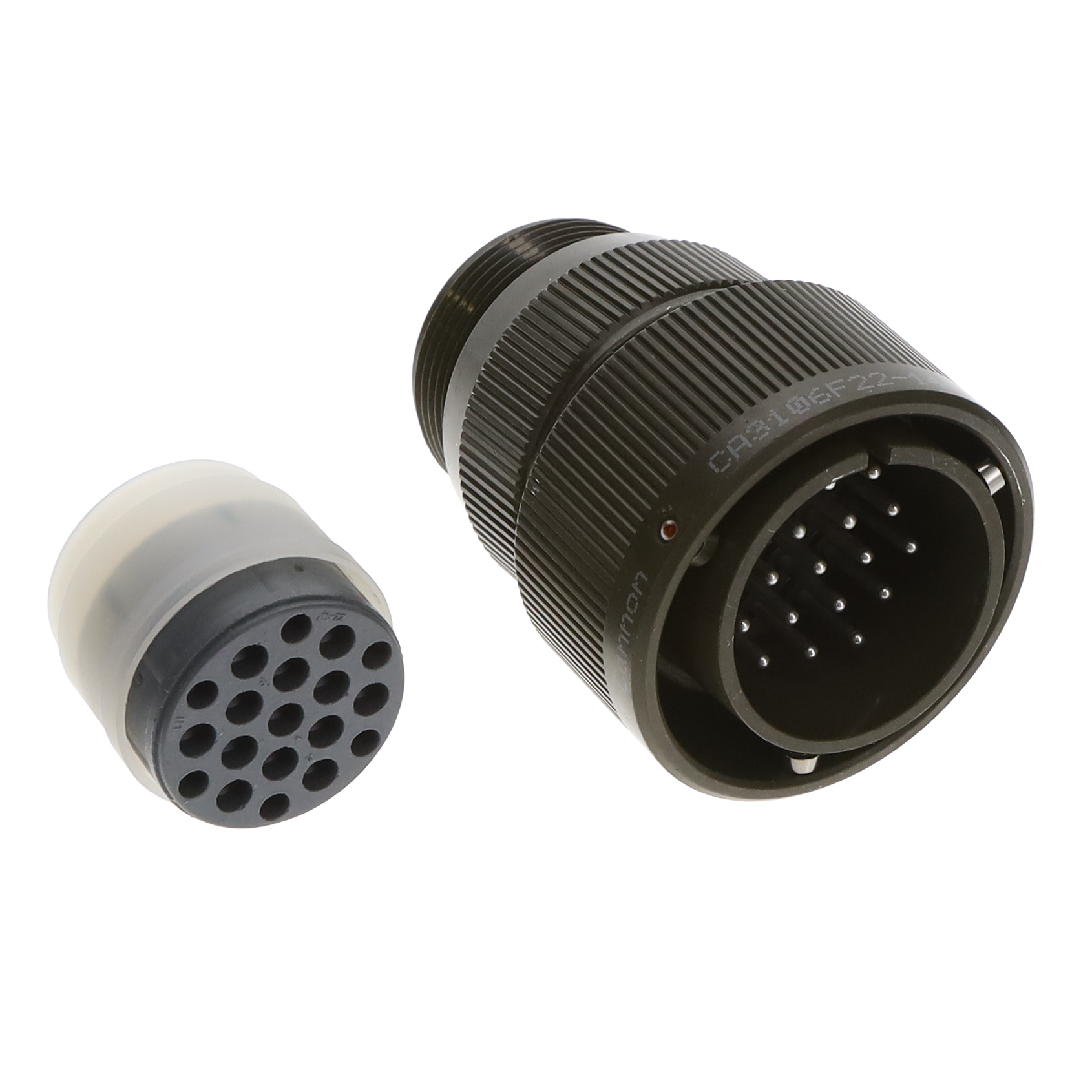

ITT 圆形连接器 CA3106F22-14PB

CA3106F22-14PB概述

    # 全面解析ITT Cannon CA Bayonet / VG95234连接器

    产品简介


    ITT Cannon品牌的CA Bayonet系列连接器设计符合VG95234规范,是一款高可靠性的军用级连接器。该系列产品以坚固耐用的设计著称,最初专为航空和军用车辆设计,目前广泛应用于工业设备、铁路系统和重型机械领域。产品具有优异的抗振动性能、防水性能和环境适应性,适用于极端的工作条件。
    主要功能
    - 抗振动保护:通过简单120°旋转实现快速插拔。
    - 环境防护:达到IP68/IP69K防水等级。
    - 模块化设计:支持多种壳体尺寸和接触点配置。
    应用领域
    - 航空航天与国防
    - 医疗设备
    - 石油天然气
    - 铁路运输
    - 工业自动化

    技术参数


    | 参数名称 | 描述与规格 |

    | 接触电流 | 最大245A(根据接触点大小) |
    | 绝缘电阻 | ≥1000 MΩ(标准材料);≥5000 MΩ(FKM材料,需特殊定制) |
    | 电压等级 | 50VAC/75VDC |
    | 工作温度范围 | -55°C至+125°C(标准材料);-30°C至+200°C(FKM高温材料) |
    | 寿命 | 最少500次插拔循环 |
    | 接触电阻 | ≤0.2mΩ(典型值) |
    | 材质 | 壳体采用铝合金;绝缘体为聚氯丁橡胶 |
    特殊版本支持
    - 罗马尼亚RoHS法规兼容镀层(如SnZn、ZnNi、ZnCo)
    - 封装扩展:适配各种工业需求,包含屏蔽电缆接口、端子锁紧装置等。
    产品特点与优势
    1. 可靠性高:经过多次实际验证,能够在恶劣环境下稳定运行。
    2. 易操作性:采用“反向卡口”结构,插拔只需旋转120°即可完成,显著提升工作效率。
    3. 多用途设计:提供超过140种排列组合及12种壳体尺寸选择,满足多样化需求。
    4. 环保友好:采用无镉电镀工艺,符合RoHS要求,适合全球化采购标准。
    应用案例与使用建议
    典型应用场景
    - 航空航天:用于飞行器仪表板上的信号传输。
    - 医疗设备:保障生命支持系统的稳定性。
    - 工业控制:服务于需要高抗震能力的数据采集终端。
    使用建议
    1. 在高频振动环境中使用时,确保安装牢固并检查所有接头是否紧密连接。
    2. 当环境温度超出正常范围时,建议选用FKM高温绝缘材料版本。
    3. 定期清洁密封件以防止灰尘或液体进入影响性能。
    兼容性与支持
    ITT Cannon提供了广泛的配件支持,包括:
    - 各类适配器(PG/Metric接口转换器)。
    - 屏蔽带、防水套管等额外防护组件。
    - 提供完整的售后服务和技术咨询,帮助客户解决问题。
    常见问题解答
    | 问题 | 解决方案 |

    | 插拔困难 | 检查是否润滑不足或误配方向 |
    | 长时间未使用后密封失效 | 更换新的密封圈 |
    | 高频下信号质量下降 | 调整接地良好或更换高性能接触件 |
    总结与推荐
    ITT Cannon CA Bayonet / VG95234系列连接器以其卓越的可靠性、多样化的规格选项以及全面的支持服务,在多个行业中享有盛誉。如果您正在寻找一款能够承受严苛环境且长期稳定的连接解决方案,这一系列产品无疑是理想之选。
    推荐指数:★★★★★
    无论是在军事装备还是高端工业应用中,该产品都表现出色,值得信赖!

CA3106F22-14PB参数

参数
颜色 橄榄绿,褐色
端接 焊盘
额定电流 22A
外壳材料 Aluminum Alloy
针脚数 19pin
触头镀层 - 配接
类型 Male Pins,Plug,Reverse Bayonet Lock
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

CA3106F22-14PB厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

CA3106F22-14PB数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT CA3106F22-14PB CA3106F22-14PB数据手册

CA3106F22-14PB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 100.7281 ¥ 856.1889
10+ $ 87.2971 ¥ 742.0254
25+ $ 76.3273 ¥ 648.7816
50+ $ 68.2929 ¥ 580.4893
100+ $ 59.3374 ¥ 504.3676
库存: 158
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 856.18
