QBDE067A0B641-PHZ

产品分类: 开关电源
厂牌: GENERAL ELECTRIC
产品描述: 800W 1 40V 60V 67A 12V 通孔安装 58.4mm*36.8mm*12.7mm
供应商型号:
供应商:
标准整包数: 0

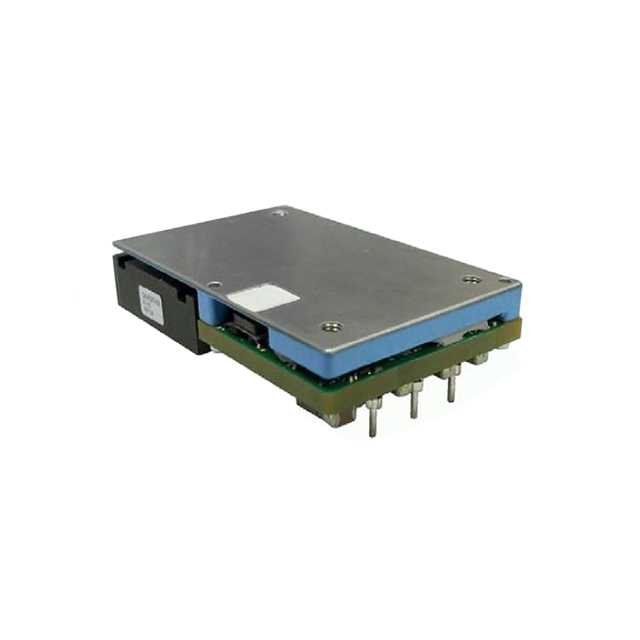

GENERAL ELECTRIC 开关电源 QBDE067A0B641-PHZ

QBDE067A0B641-PHZ概述

    GE QBDE067A0B Barracuda™ 系列 DC-DC 电源模块

    产品简介


    GE QBDE067A0B Barracuda™ 系列 DC-DC 电源模块是新一代全调节直流-直流电源模块,专为12.0Vdc中间总线应用设计,适用于多电压点负载(POL)转换器后继生成多个低电压的应用场景。此模块输入电压范围为40-60Vdc,最大输出功率可达800W,可广泛应用于分布式电源架构、以太网供电(PoE)网络设备、服务器和存储设备、超级计算机及自动测试设备等领域。

    技术参数


    - 输入电压范围: 40-60Vdc
    - 输出电压: 12.0Vdc
    - 输出电流: 67.0A
    - 输出功率: 800W
    - 效率: 最高可达96.3%,在50-90%负载条件下
    - 工作温度范围: -40°C 到 85°C
    - 隔离电压: 2250 Vdc
    - 开关频率: 170 kHz
    - 尺寸: 58.4mm x 36.8mm x 12.7mm
    - 重量: 71.0g (含基板)

    产品特点和优势


    1. RoHS 和 REACH 合规: 模块符合 RoHS II 和 REACH 指令,环保且符合欧盟法规。
    2. 高效率: 在50-90%负载条件下,效率超过96.3%。
    3. 宽输入电压范围: 输入电压范围为40-60Vdc,适应多种应用场景。
    4. 坚固耐用: 工作温度范围广,从-40°C到85°C。
    5. 数字接口: 支持 PMBus™ Rev.1.2 协议,便于系统集成。
    6. 保护机制: 输出过流/过压保护、温度保护、输入欠压和过压锁定。

    应用案例和使用建议


    该模块在分布式电源架构中表现出色,尤其是在高可靠性要求的场合。在实际使用中,应注意以下几点:
    - 输入端需使用快速熔断器: 防止电流过载导致损坏。
    - 安装位置选择: 选择低阻抗输入源,并保持模块周围环境清洁。
    - 散热管理: 尽管模块设计高效,但在某些大负载情况下仍可能需要外部散热措施。

    兼容性和支持


    - 兼容性: 与现有以太网供电设备及其他服务器设备兼容。
    - 制造商支持: 提供全面的技术文档和支持服务,确保系统的稳定运行。

    常见问题与解决方案


    - 问题: 输入电流过大导致模块关闭。
    - 解决方案: 安装输入端熔断器,调整电源系统配置。
    - 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压和负载,确保系统处于正常工作范围内。

    总结和推荐


    综上所述,GE QBDE067A0B Barracuda™ 系列 DC-DC 电源模块凭借其卓越的性能和广泛的应用领域,是一个值得信赖的选择。该模块具有高效的电源转换能力、广泛的输入电压范围和强大的保护机制,非常适合对可靠性要求高的应用场景。总体而言,我们强烈推荐此模块用于各种分布式电源系统。
    希望以上内容能帮助您更好地了解和使用 GE QBDE067A0B Barracuda™ 系列 DC-DC 电源模块。如果您有任何疑问或需要进一步的信息,请随时联系技术支持。

QBDE067A0B641-PHZ参数

参数
电流-输出2 -
负载调节 -
电压-输出2 -
输出数量 1
电压-输出1 12V
电压-输出3 -
最小输入电压 40V
最大输入电压 60V
电流-输出1 67A
输出功率 800W
电压-输出4 -
长*宽*高 58.4mm*36.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售

QBDE067A0B641-PHZ厂商介绍

General Electric(简称GE)是一家全球领先的多元化工业公司,成立于1892年,总部位于美国。GE的业务遍及全球多个国家和地区,涉及能源、医疗、**、运输等多个领域。

GE的主营产品分类主要包括:

1. 能源:包括燃气轮机、蒸汽轮机、核能设备、风力发电机等,广泛应用于电力、石油和天然气行业。

2. 医疗:包括医疗成像设备、诊断设备、患者监护系统等,服务于医疗机构和科研单位。

3. **:包括**发动机、**电子设备等,为全球**公司和**制造商提供产品和服务。

4. 运输:包括铁路机车、信号系统等,服务于铁路运输行业。

GE的优势在于其强大的研发能力和创新精神。公司拥有世界一流的研发团队,不断推出新技术和产品,引领行业发展。此外,GE还拥有全球最大的客户网络和服务体系,能够为客户提供全方位的解决方案和支持。

QBDE067A0B641-PHZ数据手册

厂牌 PDF简要描述 下载
GENERAL ELECTRIC 开关电源 GENERAL ELECTRIC QBDE067A0B641-PHZ QBDE067A0B641-PHZ数据手册
