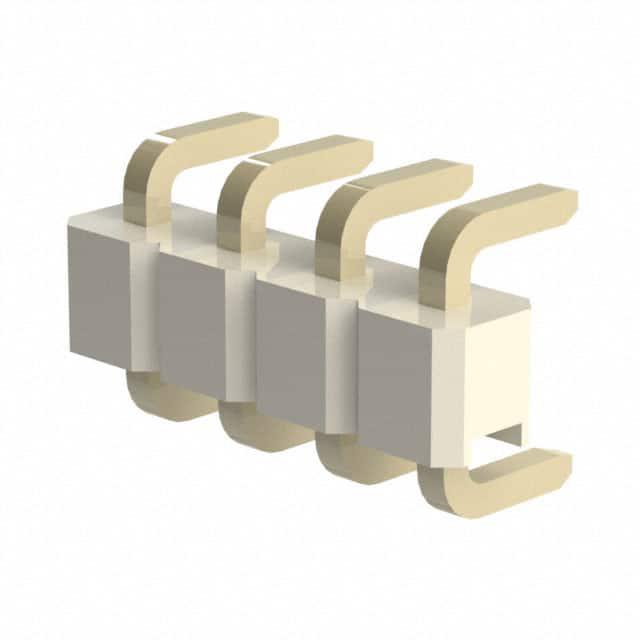

BG304-04-A-0500-L-G

产品描述: Header,Push-Pull 2.54mm 1 4pin 3A 金 通孔安装 10.16mm(长度)
供应商型号: 2084285
供应商: 海外现货
标准整包数: 10
GLOBAL CONNECTOR TECHNOLOGY 矩形连接器 - 针座 - 公插针 BG304-04-A-0500-L-G

BG304-04-A-0500-L-G概述

    BG304 2.54mm Pitch Pin Header 技术手册

    1. 产品简介


    BG304是一款2.54mm间距的单排直插式针座连接器,采用U型结构设计。该连接器专为电子电路板连接而设计,具有单绝缘体结构和自然LCP(液晶聚合物)绝缘材料。其应用场景广泛,适用于消费电子、工业控制、通信设备等领域。

    2. 技术参数


    - 引脚数:2至8个引脚
    - 引脚镀层:金闪镀层(All Over Gold Flash);其他镀层选项可根据客户需求定制
    - 绝缘材料:LCP(液晶聚合物),颜色自然,UL94V-0防火等级
    - 电气规格:
    - 额定电流:每个引脚3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小1000MΩ
    - 耐压:交流500V
    - 机械与环境:
    - 操作温度范围:-40°C 至 +105°C
    - 焊接工艺:
    - 波峰焊:250°C,5-10秒
    - 手工焊接:350°C,3-5秒

    3. 产品特点和优势


    - 可靠接触:采用金闪镀层的引脚保证了长期使用的稳定性和可靠性。
    - 宽广的工作温度范围:从-40°C到+105°C,确保在极端环境下也能正常工作。
    - 优良的电气性能:高绝缘电阻和低接触电阻使其在传输高频信号时表现出色。
    - 结构紧凑:自然LCP绝缘材料和U型结构设计使得该连接器在空间有限的应用中表现优异。

    4. 应用案例和使用建议


    - 应用案例:在家庭音响系统中用于音频信号的传输,在工业控制面板中作为信号和电源接口。
    - 使用建议:在PCB设计时,应注意引脚间距(2.54mm)和推荐的PCB布局(如图所示)。焊接过程中,务必遵守波峰焊和手工焊接的温度和时间要求,以避免焊接不良或损坏连接器。

    5. 兼容性和支持


    - 兼容性:可直接焊接至PCB,也可配合BG306连接器使用,形成完整的连接方案。
    - 支持和维护:全球技术支持,包括样品请求、报价和技术咨询。客户可以访问GCT官网了解更多信息并获取技术支持。

    6. 常见问题与解决方案


    - 问题1:焊接过程中引脚出现氧化现象。
    - 解决办法:严格遵循推荐的焊接温度和时间,使用适当的助焊剂以减少氧化。
    - 问题2:接触电阻偏高。
    - 解决办法:检查引脚镀层是否有损伤,重新焊接或更换连接器。
    - 问题3:引脚变形。
    - 解决办法:在焊接前,确保引脚位置正确,使用合适的工具进行固定。

    7. 总结和推荐


    BG304 2.54mm Pitch Pin Header 连接器凭借其出色的电气性能、可靠性和耐用性,成为了众多应用场景的理想选择。无论是在严苛的工业环境中还是日常家用电子产品中,它都能提供卓越的表现。强烈推荐此款连接器给需要高性能、可靠连接解决方案的设计工程师和制造商。

BG304-04-A-0500-L-G参数

参数
触头镀层厚度 - 配接 -
额定电流 3A
类型 Header,Push-Pull
防护等级 -
间距-配接 2.54mm
触头镀层 - 配接
排数 1
针脚数 4pin
颜色 -
长*宽*高 10.16mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

BG304-04-A-0500-L-G厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

BG304-04-A-0500-L-G数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY 矩形连接器 - 针座 - 公插针 GLOBAL CONNECTOR TECHNOLOGY BG304-04-A-0500-L-G BG304-04-A-0500-L-G数据手册

BG304-04-A-0500-L-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.1884
25+ ¥ 1.7242
100+ ¥ 1.6579
250+ ¥ 1.4854
1000+ ¥ 1.4589
3000+ ¥ 1.4324
10000+ ¥ 1.4324
20000+ ¥ 1.4324
库存: 1726
起订量: 30 增量: 0
交货地:
最小起订量为:25
合计: ¥ 43.1
