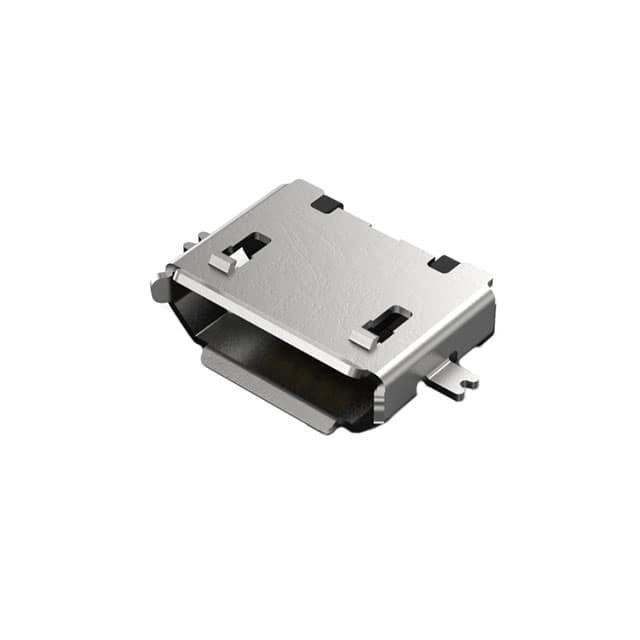

USB3070-30-A

产品分类: USB/DVI/HDMI 连接器
产品描述: 30V(AC) USB-micro B USB 2.0 1 5 插头 板安装,水平安装,贴片安装,边缘安装 13.335mm(长度)*13.335mm(宽度)
供应商型号: JY-USB3070-30-A
供应商: 云汉优选
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 USB3070-30-A

USB3070-30-A概述

    # 微型USB插座(Type B)——产品技术手册解析

    1. 产品简介


    USB3070是一款微型USB插座,采用Type B接口设计,具备5个引脚,安装方式为中间贴片式(Mid Mount SMT),并支持水平底面安装(Horizontal Bottom Mount)。其独特的偏移设计为1.00mm,无固定销钉(without peg),适用于各种小型化电子设备的连接需求。USB3070主要应用于移动设备、便携式计算机、工业设备及消费类电子产品等领域,满足高速数据传输和稳定电力供应的要求。

    2. 技术参数


    以下是USB3070的技术参数摘要:
    电气性能
    - 电流额定值:信号引脚(Pin 2, 3, 4):1.0A;电源引脚(Pin 1, 5):1.8A
    - 电压额定值:30V AC
    - 绝缘电阻:≥1000 MΩ
    - 接触电阻:≤30 mΩ
    机械性能
    - 插拔力:插入力:≤35N;拔出力:8N至25N
    - 耐久性:10,000次插拔循环
    - 振动测试:频率范围5.35 Gs RMS,15分钟/轴向
    - 冲击测试:加速度峰值294 m/s²(30G),持续时间11ms
    环境性能
    - 工作温度范围:-30°C至+85°C
    - 湿度测试:-25°C至+65°C,湿度90%-95%,持续168小时
    - 盐雾测试:5%盐溶液,35°C,48小时
    - 热冲击测试:-55°C至+85°C,共10个周期
    其他特性
    - 焊接耐热性:245°C,5秒
    - 红外回流焊限制:两次

    3. 产品特点和优势


    USB3070以其紧凑的设计和高性能脱颖而出:
    - 高可靠性:经过严苛的振动、冲击及环境测试,确保在恶劣条件下仍能保持稳定运行。
    - 广泛适应性:支持高达1.8A的电流输出,适合多种供电需求。
    - 灵活安装:中间贴片式安装配合底部固定,提升装配效率。
    - 耐用性强:达到10,000次插拔循环,满足长期使用寿命要求。

    4. 应用案例和使用建议


    应用场景
    USB3070常用于以下设备:
    - 智能手机和平板电脑的充电接口。
    - 工业自动化设备的数据通信接口。
    - 消费电子产品(如音箱、路由器等)的扩展接口。
    使用建议
    - 保持清洁:避免灰尘或异物进入接口,影响插拔稳定性。
    - 规范操作:避免过度用力插入或拔出连接器。
    - 焊接注意:焊接时需控制温度不超过245°C,避免损坏连接器。

    5. 兼容性和支持


    USB3070可与主流的USB Type B标准设备兼容。制造商提供了全面的技术支持,包括设计指导、样品提供及售后服务。此外,产品的各项测试均符合国际标准(如EIA-364系列),确保产品质量的可靠性和一致性。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔时感觉阻力过大 | 检查接口是否清洁或磨损 |
    | 连接后无法正常供电 | 确认焊接质量及连接方向正确 |
    | 接触点出现氧化现象 | 使用专用清洁工具进行清理 |

    7. 总结和推荐


    USB3070凭借其高精度制造工艺、优异的性能表现及广泛的适用范围,在电子元器件领域具有很强的市场竞争力。无论是从外观设计还是内在品质来看,这款微型USB插座都表现出色。因此,我们强烈推荐这一产品作为各类电子设备的理想选择。

USB3070-30-A参数

参数
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 5
类型 USB-micro B
公母头 插头
长*宽*高 13.335mm(长度)*13.335mm(宽度)
安装方式 板安装,水平安装,贴片安装,边缘安装
零件状态 在售
包装方式 卷带包装

USB3070-30-A厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

USB3070-30-A数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 GLOBAL CONNECTOR TECHNOLOGY USB3070-30-A USB3070-30-A数据手册

USB3070-30-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
