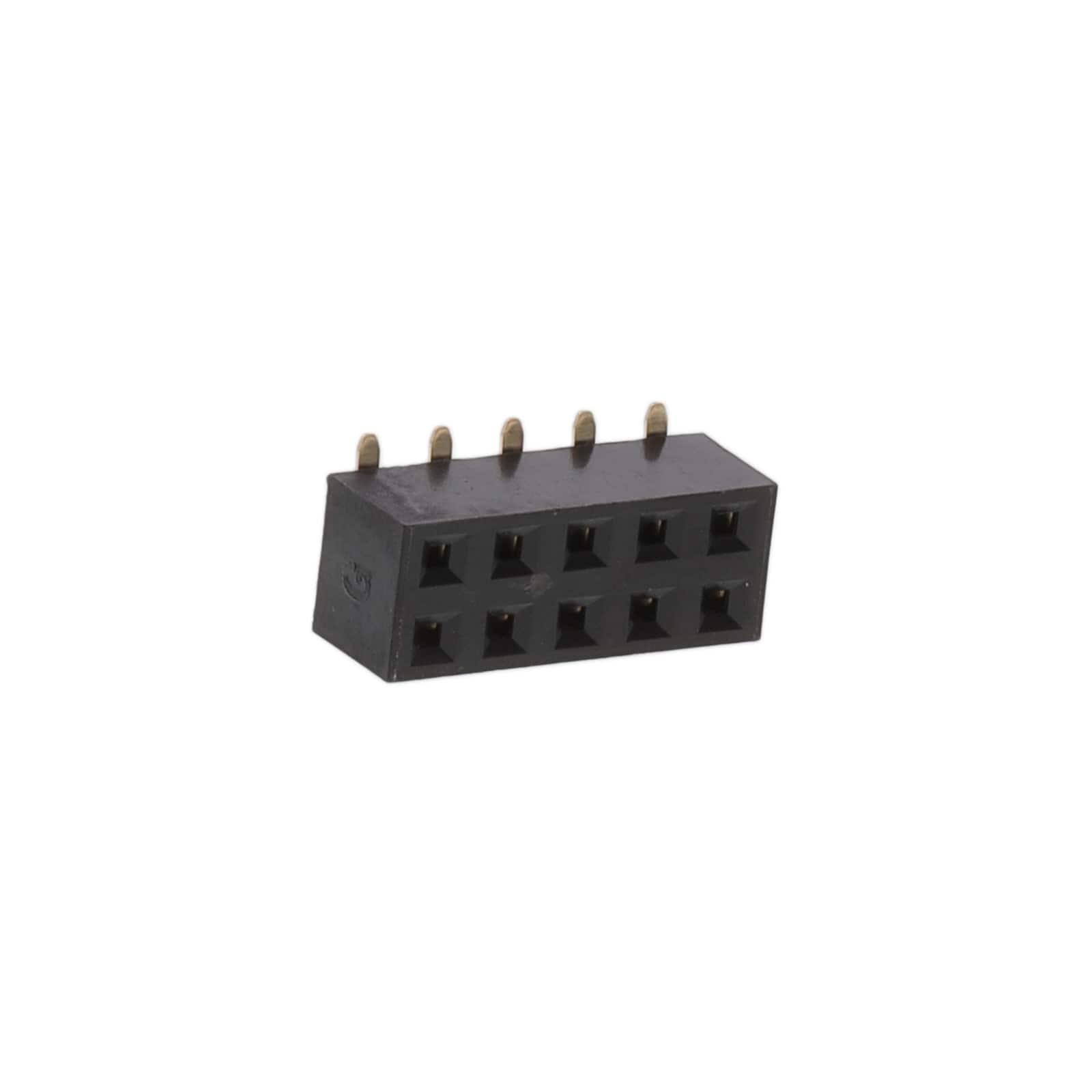

BG120-10-A-0-N-D

产品描述: Bottom or Top Entry,Push-Pull,Receptacle 2.54mm 2 10pin 3A 金 SMD,P=2.54mm 贴片安装
供应商型号: 2293771
供应商: 海外现货
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY 矩形连接器 - 针座 - 插座/母插口 BG120-10-A-0-N-D

BG120-10-A-0-N-D概述

    BG120 2.54mm Pitch Socket 技术手册解析

    产品简介


    产品类型:BG120 2.54mm Pitch Socket 是一种双排表面贴装垂直双入口插座连接器,适用于多种电路板设计。
    主要功能:它能够实现电路板之间的可靠电连接,支持多达80个接触点,具有较高的电流承载能力和良好的绝缘性能。
    应用领域:广泛应用于通信设备、工业自动化、医疗仪器及消费电子产品等领域,特别是在需要高密度连接的应用中表现出色。

    技术参数


    | 参数 | 值 |

    | 接触点数量 | 4至80 |
    | 接触材料 | 磷青铜 |
    | 绝缘材料 | 尼龙6T(标准)、LCP(可选) |
    | 电流额定值 | 每针3安培 |
    | 绝缘电阻 | 最小1000兆欧 |
    | 接触电阻 | 最大20毫欧 |
    | 耐压 | 交流600伏 |
    | 工作温度 | -40°C至+105°C |
    | 焊接工艺 | 回流焊(260°C/10秒)、波峰焊(230°C/5-10秒)、手动焊接(350°C/3-5秒) |

    产品特点和优势


    1. 高可靠性:BG120连接器采用磷青铜接触材料,具有出色的导电性能和耐磨性,确保长期使用下的稳定连接。
    2. 多样化选择:提供不同规格的插孔(4至80个),适用于多种电路需求,同时支持金闪镀层(Gold Flash)和锡镀层(Tin)的选择。
    3. 高密度设计:紧凑的尺寸和双行布局使得该连接器能够在有限的空间内实现更多的连接点,满足高密度布线需求。
    4. 广泛适用性:BG120连接器不仅适用于标准的尼龙6T绝缘材料,还提供高温条件下使用的LCP绝缘材料,适应各种恶劣的工作环境。

    应用案例和使用建议


    应用场景:BG120连接器广泛用于通信设备如路由器和交换机,以及工业控制设备和医疗器械中的PCB板间连接。
    使用建议:
    - 在底部进入应用时,需要严格控制焊接过程并保证引脚与焊盘的对齐,以避免错配导致的错误连接。
    - 定期检查和清洁连接器,以保持良好的电接触和延长使用寿命。

    兼容性和支持


    BG120连接器配套使用BG025到BG085系列的公头连接器。制造商提供全面的技术支持和服务,包括样品请求、技术支持和定制化服务,确保客户能够顺利使用产品。

    常见问题与解决方案


    1. 问题:焊接过程中连接器变形。
    - 解决方案:严格按照焊接工艺参数进行操作,确保回流焊温度不超过260°C且时间不超过10秒;波峰焊温度不超过230°C且时间在5-10秒范围内。
    2. 问题:连接器接触不良。
    - 解决方案:检查连接器引脚是否正确插入且未弯曲;清洁连接器和PCB上的氧化物或污垢;重新焊接连接器以确保良好接触。
    3. 问题:工作温度超出范围。
    - 解决方案:使用具有更高耐温性的LCP绝缘材料版本连接器,并确保连接器在指定的温度范围内使用。

    总结和推荐


    综上所述,BG120 2.54mm Pitch Socket 连接器是一款高可靠性的产品,具有多种规格选择和优秀的电气特性。它适用于各类高密度电路板设计,尤其适合通信、工业自动化和医疗等领域。如果你需要一款可靠、高效的连接器,BG120是一个非常值得考虑的选择。

BG120-10-A-0-N-D参数

参数
间距-配接 2.54mm
触头镀层厚度 - 配接 -
触头镀层 - 配接
颜色 -
排数 2
防护等级 -
针脚数 10pin
类型 Bottom or Top Entry,Push-Pull,Receptacle
额定电流 3A
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 管装
