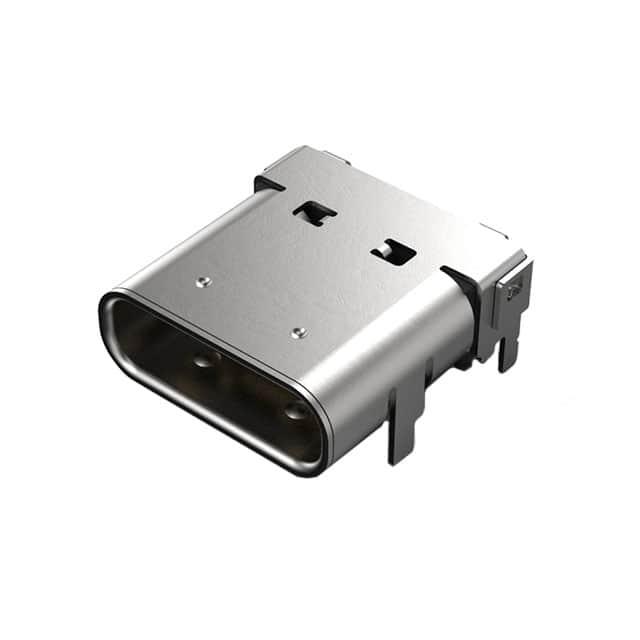

USB4055-30-A

产品分类: USB/DVI/HDMI 连接器
产品描述: 20VDC USB-C (USB TYPE-C) USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1)) 1 24 插头 水平安装,贴片安装,通孔安装
供应商型号: JY-USB4055-30-A
供应商: 云汉优选
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 USB4055-30-A

USB4055-30-A概述

    # USB Type C 接收端产品技术手册

    产品简介


    USB Type C 接收端是一款新型电子元器件,主要设计用于支持下一代高速数据传输和大功率供电接口。本产品型号包括 USB4050、USB4055、USB4060 和 USB4065,具有水平安装、混合结构的特点,带固定桩壳体及定位钉,确保了稳固的机械连接和电气性能。产品广泛应用于消费电子(如智能手机、平板电脑)、工业设备和汽车电子等领域。

    技术参数


    | 参数项 | 规格 |

    | 额定电流 | VBUS 针脚总和为 5A
    GND 针脚总和为 6.25A
    VCONN 为 1.25A
    其他针脚每根 0.25A |
    | 工作电压 | 最高 20V DC |
    | 工作温度范围 | -40°C 至 +85°C |
    | 插拔力 | 插入力:5N 至 20N
    拔出力:8N 至 20N |
    | 耐久性 | 10,000 次循环 |
    | 接触电阻 | 低电平接触电阻 ≤ 40mΩ |
    | 绝缘电阻 | ≥ 100 MΩ |
    | 绝缘耐压 | 无击穿,AC 100V |

    产品特点和优势


    USB Type C 接收端具有以下特点和优势:
    1. 双面可逆插拔设计:支持正反插入,极大提升了用户体验。
    2. 高电流传输能力:单个针脚最高可承载 6.25A 的电流,适用于高功耗设备。
    3. 耐高温与耐用性:可在 -40°C 至 +85°C 温度范围内正常工作,并具备卓越的耐久性能。
    4. 电磁兼容性(EMC)优化:通过屏蔽弹簧设计有效降低电磁干扰。
    5. 多协议支持:可支持 USB2.0、USB3.0、DisplayPort 和 Thunderbolt 等多种协议。

    应用案例和使用建议


    应用场景
    - 智能手机和平板电脑的充电接口。
    - 工业控制设备的外部电源接口。
    - 电动汽车充电系统。
    使用建议
    1. 在使用前,请确保接收端与插头之间对齐良好以避免损坏针脚。
    2. 建议在插拔操作时缓慢施力,以减少磨损并延长使用寿命。
    3. 定期检查产品是否受到物理损伤,如有必要请及时更换。

    兼容性和支持


    USB Type C 接收端与其他标准 USB 插头完全兼容,可以无缝集成到现有系统中。制造商提供全面的技术支持,包括产品设计指导、测试报告和售后维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时阻力过大 | 确保针脚和插头无异物,调整插入角度 |
    | 温度过高 | 减少负载,确保良好散热条件 |
    | 无法正常供电 | 检查连接是否正确,确认供电设备输出符合要求 |

    总结和推荐


    USB Type C 接收端凭借其高性能、高可靠性和多功能性,在当前市场中具有显著的竞争优势。无论是对于消费类电子产品还是工业级设备,它都是一项极佳的选择。我们强烈推荐此产品给需要高性能接口解决方案的用户。
    如果您正在寻找一款能够满足复杂应用场景需求的电子元件,USB Type C 接收端无疑是一个值得信赖的伙伴!

USB4055-30-A参数

参数
触头数量 24
类型 USB-C (USB TYPE-C)
公母头 插头
规格 USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1))
额定电压 20VDC
端口数 1
安装方式 水平安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

USB4055-30-A厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

USB4055-30-A数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY USB/DVI/HDMI 连接器 GLOBAL CONNECTOR TECHNOLOGY USB4055-30-A USB4055-30-A数据手册

USB4055-30-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.212
10+ ¥ 19.5922
库存: 92
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.21
