BD120-26-A-0305-0229-L-B

产品描述:
供应商型号: 4146901
供应商: 海外现货
标准整包数: 750

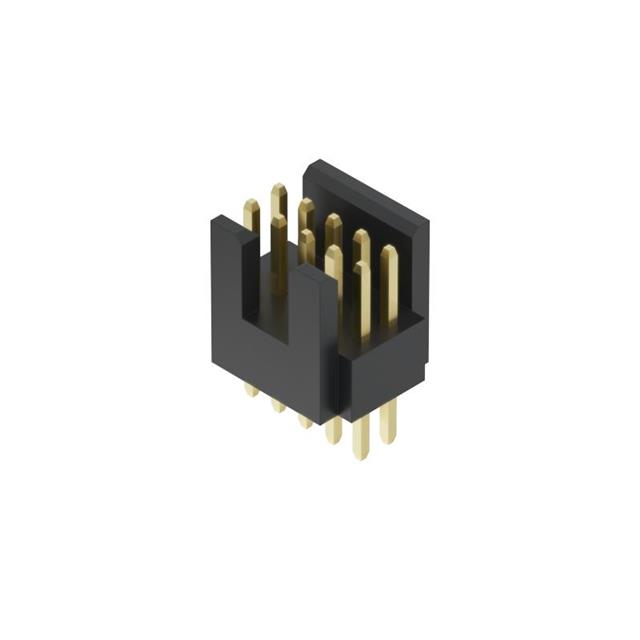

GLOBAL CONNECTOR TECHNOLOGY 矩形连接器 - 针座 - 公插针 BD120-26-A-0305-0229-L-B

BD120-26-A-0305-0229-L-B概述

    # BD120 1.27mm Pitch Pin Header, Dual Row, Through Hole, Vertical 技术手册

    产品简介


    BD120 是一种 1.27 毫米间距的双排通孔垂直式针座连接器,由 Global Connector Technology(GCT)生产。这款连接器主要用于需要高密度引脚排列的应用,如消费电子、工业控制设备、通信设备等。

    技术参数


    尺寸规格
    | 针数 | A (mm) | B (mm) |
    |
    | 8 | 3.81 | 5.08 |
    | 10 | 5.08 | 6.35 |
    | 12 | 6.35 | 7.62 |
    | 14 | 7.62 | 8.89 |
    | 16 | 8.89 | 10.16 |
    | 18 | 10.16 | 11.43 |
    | 20 | 11.43 | 12.70 |
    | 22 | 12.70 | 13.97 |
    | 24 | 13.97 | 15.24 |
    | 26 | 15.24 | 16.51 |
    | 28 | 16.51 | 17.78 |
    | 30 | 17.78 | 19.05 |
    | 32 | 19.05 | 20.32 |
    | 34 | 20.32 | 21.59 |
    | 36 | 21.59 | 22.86 |
    | 38 | 22.86 | 24.13 |
    | 40 | 24.13 | 25.40 |
    | 42 | 25.40 | 26.67 |
    | 44 | 26.67 | 27.94 |
    | 46 | 27.94 | 29.21 |
    | 48 | 29.21 | 30.48 |
    | 50 | 30.48 | 31.75 |
    电气特性
    - 电流额定值:每针 1A
    - 接触电阻:最大 20mΩ
    - 绝缘电阻:最小 1000MΩ
    - 介电强度:交流 500V
    焊接工艺
    - 红外回流焊:260°C,持续 10 秒
    - 波峰焊:250°C,持续 5-10 秒
    - 手动焊接:350°C,持续 3-5 秒
    工作环境
    - 操作温度范围:-40°C 至 +105°C
    兼容性
    - 本产品可与 BD050、BD055、BD060、BD064 系列产品配合使用。

    产品特点和优势


    1. 高密度引脚排列:BD120 可以实现紧凑的布局,适用于空间受限的设计。
    2. 优异的电气性能:每个针的电流承载能力为 1A,确保稳定可靠的信号传输。
    3. 高绝缘强度:提供高达 1000MΩ 的绝缘电阻,保证电路的安全隔离。
    4. 广泛的温度适应性:能够在极端环境下正常工作,适用于各种工业应用。

    应用案例和使用建议


    应用案例
    - 消费电子产品:用于智能手机、平板电脑等设备中的 FPC 连接。
    - 工业控制系统:用于传感器和执行器之间的数据传输。
    - 通信设备:用于电信基站、路由器等设备中的内部布线。
    使用建议
    - 在进行 PCB 布局时,应遵循推荐的 PCB 布局指南,例如建议的过孔直径为 0.65mm,且最大长度不应超过 15mm。
    - 在焊接过程中,应严格按照焊接工艺参数进行,确保焊接质量和连接可靠性。

    兼容性和支持


    - 本产品与 BD050、BD055、BD060 和 BD064 系列连接器兼容,方便客户根据具体需求选择不同型号的产品。
    - GCT 提供技术支持和售后服务,客户可以通过联系 GCT 获取详细的技术文档和定制化服务。

    常见问题与解决方案


    问题一:如何确认产品的规格?
    - 解决方案:参阅产品订购网格,确认所需的针数和其他关键参数。
    问题二:如何进行焊接?
    - 解决方案:根据焊接工艺参数进行焊接,确保达到最佳效果。
    问题三:如何进行质量检测?
    - 解决方案:使用专业的测试仪器,按照标准程序进行接触电阻、绝缘电阻等项目的检测。

    总结和推荐


    BD120 1.27mm Pitch Pin Header 是一款设计精良、性能卓越的连接器产品。它具备高密度引脚排列、优异的电气性能、宽泛的工作温度范围以及良好的兼容性,适用于多种应用场景。考虑到这些优点,我们强烈推荐在高密度布线和对连接可靠性要求较高的项目中使用 BD120。

BD120-26-A-0305-0229-L-B参数

参数
触头镀层厚度 - 配接 -
触头镀层 - 配接 -
额定电流 -
针脚数 -
排数 -
防护等级 -
类型 -
间距-配接 -
颜色 -
零件状态 在售
包装方式 卷带包装
