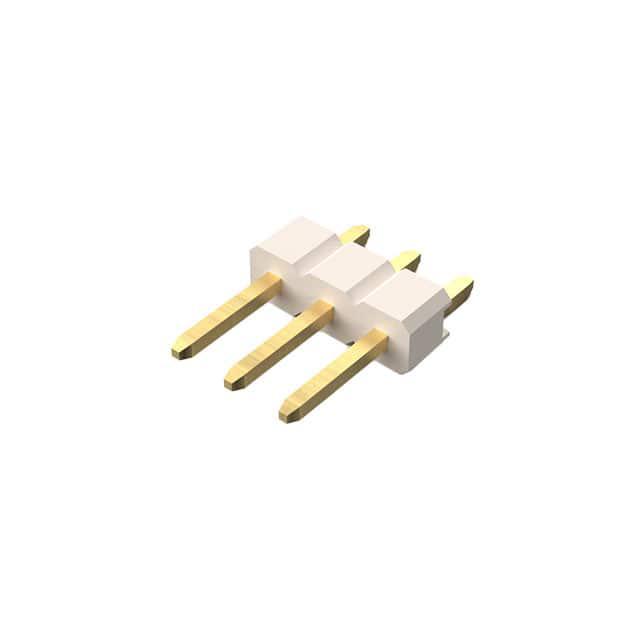

BG301-03-A-0540-L-B

产品描述: Cuttable,Header,Push-Pull 2.54mm 1 3pin 3A 金 贴片安装
供应商型号: 2084267
供应商: 海外现货
标准整包数: 10
GLOBAL CONNECTOR TECHNOLOGY 矩形连接器 - 针座 - 公插针 BG301-03-A-0540-L-B

BG301-03-A-0540-L-B概述

    电子元器件产品技术手册解析

    1. 产品简介


    产品类型: BG301 是一种2.54mm间距单排表面贴装水平安装针座连接器,无定位销,采用自然色液晶聚合物(LCP)绝缘材料。
    主要功能: 该连接器设计用于多种电子产品中的信号传输和电源分配,支持高达3A的电流。由于其独特的结构和材料选择,该连接器具有出色的电气性能和机械强度。
    应用领域: BG301广泛应用于消费电子、工业自动化、通讯设备及家用电器等领域,是电子电路设计中的关键组件之一。

    2. 技术参数


    - 接触数: 02至06
    - 尺寸规格:
    - 0400: 4.00mm(标准长度,用于对接BG306)
    - 0540: 5.40mm(标准长度,用于对接BG300)或其他定制长度
    - 绝缘材料: 聚合物,30%玻璃填充LCP,自然色,符合UL94V-0标准
    - 接触材料: 铜合金
    - 电气特性:
    - 电流承载能力: 每个引脚3A
    - 接触电阻: 最大20mΩ
    - 绝缘电阻: 最小1000MΩ
    - 绝缘耐压: 500V AC
    - 机械与环境特性:
    - 工作温度范围: -40°C 至 +105°C
    - 焊接工艺: 回流焊(260°C持续10秒)或手工焊(350°C持续3-5秒)

    3. 产品特点和优势


    - 高可靠性: 通过UL认证材料和高性能接触材料的应用,确保了长期稳定的电气性能。
    - 宽工作温度范围: 能够适应极端的温度变化,适用于各种严苛的工业环境。
    - 紧凑设计: 尺寸小巧,适合在空间有限的设备中使用。
    - 优异的电气性能: 具有低接触电阻和高绝缘电阻,保证了信号传输的可靠性和稳定性。

    4. 应用案例和使用建议


    - 应用案例: BG301可广泛应用于消费类电子设备如平板电脑、智能手机,以及工控设备如工业自动化控制系统、通信基站等。
    - 使用建议:
    - 在PCB设计时,请遵循制造商推荐的布局,以确保最佳性能。
    - 注意选择适当的引脚长度(根据对接连接器的不同,选择合适的标准长度或定制长度)。
    - 在焊接过程中严格按照制造商推荐的温度曲线进行操作,以避免热损伤。

    5. 兼容性和支持


    - 兼容性: BG301可以与BG300或BG306系列配合使用,具体取决于安装方式和引脚长度要求。垂直安装时推荐使用BG306,而水平安装则适用BG300。
    - 支持: 全球范围内提供技术支持服务,可根据客户需求定制特殊规格的连接器。

    6. 常见问题与解决方案


    - 问题1: 连接器插拔力过大
    - 解决方案: 确保焊点质量良好,检查是否存在任何变形或损坏。必要时,重新更换连接器。
    - 问题2: 焊接过程中出现气泡
    - 解决方案: 严格控制焊接温度,采用适当的回流焊温度曲线。同时,确保焊盘和引脚清洁无杂质。

    7. 总结和推荐


    BG301连接器凭借其卓越的电气性能、广泛的温度适应性及紧凑的设计,在众多应用中表现优异。无论是对成本敏感还是对性能有极高要求的项目,BG301都是理想的选择。强烈推荐给需要稳定可靠的电子连接解决方案的专业人士和公司。

BG301-03-A-0540-L-B参数

参数
防护等级 -
排数 1
额定电流 3A
针脚数 3pin
触头镀层厚度 - 配接 -
间距-配接 2.54mm
类型 Cuttable,Header,Push-Pull
颜色 -
触头镀层 - 配接
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

BG301-03-A-0540-L-B厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

BG301-03-A-0540-L-B数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY 矩形连接器 - 针座 - 公插针 GLOBAL CONNECTOR TECHNOLOGY BG301-03-A-0540-L-B BG301-03-A-0540-L-B数据手册

BG301-03-A-0540-L-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.3018
100+ ¥ 2.0624
500+ ¥ 2.0624
1000+ ¥ 2.0256
2000+ ¥ 2.0256
5000+ ¥ 2.0256
库存: 2850
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 23.01
