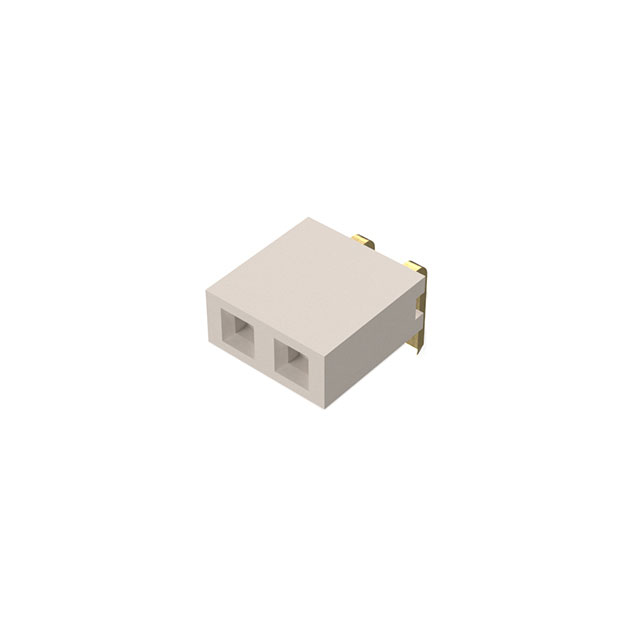

BG302-02-A-L-G

产品描述: Push-Pull,Receptacle 2.54mm 1 2pin 3A 金 通孔安装 7.3mm(高度)
供应商型号: 2084271
供应商: 海外现货
标准整包数: 10
GLOBAL CONNECTOR TECHNOLOGY 矩形连接器 - 针座 - 插座/母插口 BG302-02-A-L-G

BG302-02-A-L-G概述

    BG302 2.54mm Pitch Socket 技术手册

    产品简介


    BG302是一款2.54mm间距的单排通孔水平插座,采用聚合物(LCP)绝缘材料。它广泛应用于各种电子设备中,如消费电子产品、工业控制设备、通信设备等。该插座具有良好的电气特性和耐温性能,能够在多种复杂环境下稳定运行。

    技术参数


    - 接点数量:2到6个
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小1000MΩ
    - 耐电压:1000V AC
    - 电流额定值:每针3A
    - 工作温度范围:-40°C至+105°C
    - 焊接工艺:波峰焊250°C,持续5-10秒;手工焊350°C,持续3-5秒
    - 配对接头:BG303(标准插入针长3.00mm),最大插入针长4.25mm

    产品特点和优势


    1. 高可靠性:BG302具有优秀的机械和电气性能,确保了长期稳定的工作表现。
    2. 广泛的适用性:适用于多种工作环境,特别是高温和低温环境下的应用。
    3. 便捷的安装:通孔设计便于PCB板上的安装,简化了装配过程。
    4. 良好的焊接兼容性:支持波峰焊和手工焊,提升了生产效率和灵活性。

    应用案例和使用建议


    - 消费电子产品:可以用于手机、平板电脑等便携式设备中,作为数据传输接口。
    - 工业控制设备:适合在工业环境中使用的各种控制器和传感器接口。
    - 通信设备:可用于路由器、交换机等设备的数据接口连接。
    使用建议:
    - 在高温或低温环境下使用时,建议定期检查接触性能,确保可靠性。
    - 在进行焊接时,建议遵循手册中的焊接工艺参数,以确保最佳焊接效果。

    兼容性和支持


    - 兼容性:BG302与BG303完美适配,可实现水平插接。
    - 支持和服务:GCT公司提供详细的安装指南和技术支持,如有任何问题,可以通过官方渠道获得帮助。

    常见问题与解决方案


    1. 问题:焊接过程中,接触不良。
    - 解决方案:检查焊接工艺参数是否符合要求,确保焊点牢固。

    2. 问题:在高低温环境下,性能不稳定。
    - 解决方案:检查插针是否符合规定的最大长度,确保良好接触。

    总结和推荐


    BG302凭借其优良的电气特性和机械性能,在多个领域表现出色。它的多针配置和广泛的工作温度范围使其成为多种应用的理想选择。总体而言,推荐使用BG302以满足各种苛刻的应用需求。

BG302-02-A-L-G参数

参数
排数 1
间距-配接 2.54mm
触头镀层 - 配接
触头镀层厚度 - 配接 -
类型 Push-Pull,Receptacle
防护等级 -
针脚数 2pin
额定电流 3A
颜色 -
长*宽*高 7.3mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

BG302-02-A-L-G厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

BG302-02-A-L-G数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY 矩形连接器 - 针座 - 插座/母插口 GLOBAL CONNECTOR TECHNOLOGY BG302-02-A-L-G BG302-02-A-L-G数据手册

BG302-02-A-L-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
