AS7C256A-12JCNTR

产品分类: 静态随机存储器(SRAM)
厂牌: ALLIANCE MEMORY
产品描述: 256Kb (32K x 8) 32 k x 8 4.5V 70mA 5.5V Parallel SOJ-28 贴片安装,黏合安装
供应商型号: ZT-AS7C256A-12JCNTR
供应商: 海外现货
标准整包数: 1

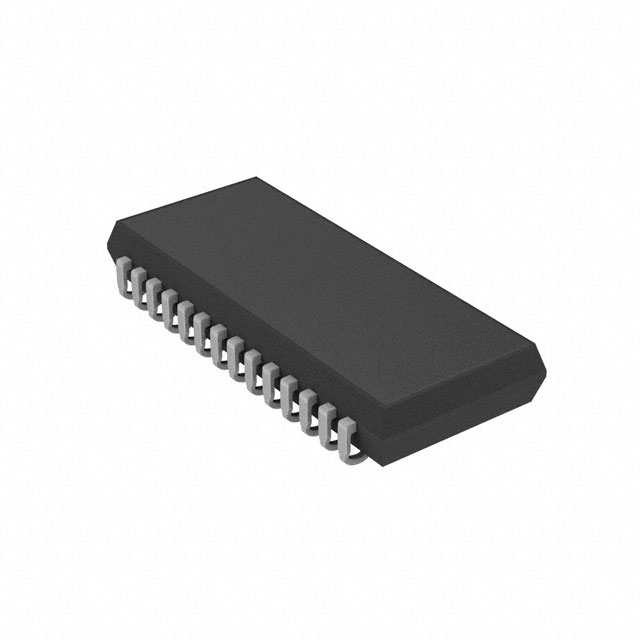

ALLIANCE MEMORY 静态随机存储器(SRAM) AS7C256A-12JCNTR

AS7C256A-12JCNTR概述

    AS7C256A 5V 32K x 8 CMOS SRAM 技术手册

    1. 产品简介


    AS7C256A 是一款由 Alliance Semiconductor 公司生产的高性能 5V CMOS 静态随机存取存储器(SRAM)。这款 SRAM 设备容量为 32,768 字 × 8 位,特别适合需要快速数据访问的应用,如 Pentium、PowerPC 和便携式计算设备。产品提供工业级和商业级两种温度选项,旨在满足不同环境下的需求。

    2. 技术参数


    AS7C256A 的关键技术参数如下:
    - 组织结构:32,768 字 × 8 位
    - 地址访问时间:10 ns、12 ns、15 ns、20 ns
    - 输出使能访问时间:5 ns、6 ns、7 ns、8 ns
    - 最大功耗:活动模式下最高 412.5 mW;待机模式下最高 11 mW
    - 包装类型:28 引脚 SOJ(300 mil)和 TSOP 1(8×13.4 mm)
    - 工作电压范围:4.5 V 到 5.5 V
    - 输入电压范围:VIL(低电平输入电压)-0.5 V 到 0.8 V,VIH(高电平输入电压)2.2 V 到 VCC + 0.5 V
    - 绝对最大额定值:VCC 相对于 GND 电压 -0.5 V 到 +7.0 V

    3. 产品特点和优势


    - 高兼容性:引脚与 AS7C256 兼容,便于硬件设计。
    - 低功耗:在活动和待机模式下都具有极低的功耗。
    - 高性能:地址访问时间和输出使能时间均非常短,适合高速应用。
    - 耐用性:提供 ESD 保护,确保设备稳定运行。
    - 简易扩展:通过 CE 和 OE 输入实现简便的内存扩展。
    - 宽温区覆盖:商业级和工业级温度选项,适应不同环境。

    4. 应用案例和使用建议


    AS7C256A 广泛应用于高性能计算系统、便携式设备和工业控制系统中。例如,在需要高速读写操作的数据采集系统中,AS7C256A 可以显著提高系统响应速度。
    使用建议:
    - 在使用过程中注意控制电源电压,确保其在 4.5 V 到 5.5 V 之间。
    - 确保地址线、数据线和控制信号线之间的时序正确,避免信号竞争。
    - 在高温环境下使用时,应选择工业级版本以保证可靠性。

    5. 兼容性和支持


    AS7C256A 可以轻松与其他支持 5V CMOS 标准的芯片和系统进行集成。所有 I/O 端口与 TTL 兼容,方便与其他数字电路连接。制造商提供详尽的技术支持,包括技术文档、样品和测试工具,帮助客户快速部署和调试。

    6. 常见问题与解决方案


    - Q1: 如何避免在读写操作中出现数据损坏?
    A1: 确保芯片使能 (CE)、写使能 (WE) 和输出使能 (OE) 的时序正确,避免同时使能 CE 和 WE 或者在写入操作未完成时切换这些信号。

    - Q2: 如何正确设置电源电压?
    A2: 使用稳压电源确保供电电压在 4.5 V 到 5.5 V 范围内。使用旁路电容可以进一步稳定电源电压。

    7. 总结和推荐


    综上所述,AS7C256A 是一款高性能、低功耗、宽温区覆盖的 CMOS SRAM。它的多种优势使其成为各种高性能计算系统的理想选择。无论是用于工业环境还是商业应用,AS7C256A 都能够提供卓越的性能和可靠性。因此,强烈推荐使用此产品。

AS7C256A-12JCNTR参数

参数
接口类型 Parallel
存储容量 256Kb (32K x 8)
最大供电电流 70mA
最大时钟频率 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
组织 32 k x 8
数据总线宽度 -
通用封装 SOJ-28
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AS7C256A-12JCNTR厂商介绍

Alliance Memory是一家专注于提供广泛的半导体存储解决方案的公司,其产品包括静态随机存取存储器(SRAM)、动态随机存取存储器(DRAM)、闪存(Flash)和可擦写可编程只读存储器(EPROM)。这些产品广泛应用于消费电子、工业控制、汽车电子、医疗设备、通信设备和计算机等领域。

Alliance Memory的产品分类主要包括:
1. SRAM:提供高速、低功耗的存储解决方案,适用于需要快速数据访问的应用。
2. DRAM:提供大容量存储,适用于需要存储大量数据的应用。
3. Flash:提供非易失性存储,适用于需要在断电后保持数据的应用。
4. EPROM:提供可擦写可编程存储,适用于需要频繁更新数据的应用。

Alliance Memory的优势在于:
1. 丰富的产品线:提供多种类型的存储解决方案,满足不同客户的需求。
2. 高性能:产品具有高速、低功耗、高可靠性等特点。
3. 定制服务:根据客户需求提供定制化的存储解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决技术问题。

AS7C256A-12JCNTR数据手册

厂牌 PDF简要描述 下载
ALLIANCE MEMORY 静态随机存储器(SRAM) ALLIANCE MEMORY AS7C256A-12JCNTR AS7C256A-12JCNTR数据手册

AS7C256A-12JCNTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
