首页  >  产品百科  >  AS7C3513B-15JCN

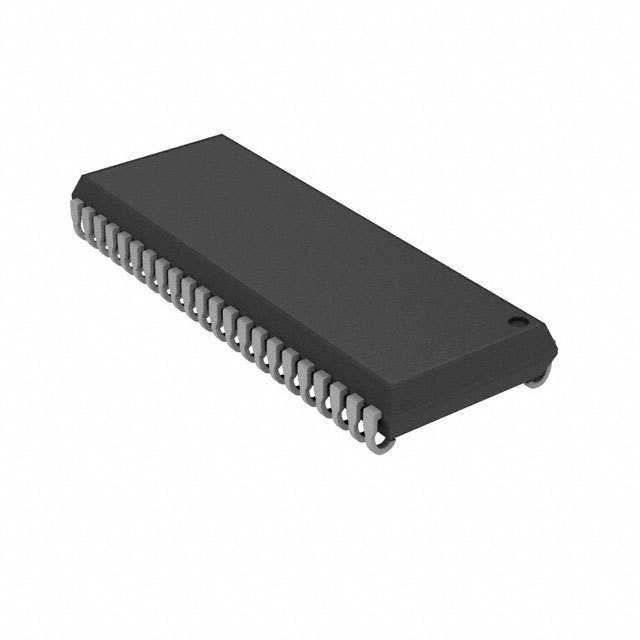

AS7C3513B-15JCN

产品分类: 静态随机存储器(SRAM)
厂牌: ALLIANCE MEMORY
产品描述: 512Kb (32K x 16) 32 k x 16 3V 70mA 3.6V Parallel SOJ-44 贴片安装
供应商型号: ZT-AS7C3513B-15JCN
供应商: 海外现货
标准整包数: 1
ALLIANCE MEMORY 静态随机存储器(SRAM) AS7C3513B-15JCN

AS7C3513B-15JCN概述


    产品简介


    AS7C3513B 是一款高性能的3.3V CMOS静态随机存取存储器(SRAM),由Alliance Semiconductor公司生产。这款存储器具有32,768字 × 16位的组织结构,非常适合需要快速数据访问、低功耗和简单接口的应用场景。AS7C3513B不仅适用于工业环境(-40°C到85°C),也适用于商业环境(0°C到70°C)。

    技术参数


    - 组织结构:32,768字 × 16位
    - 工作电压:3.0V至3.6V
    - 输入电压范围:
    - VIH(高电平输入电压):3.0V至VCC + 0.5V
    - VIL(低电平输入电压):-0.5V至0.8V
    - 温度范围:
    - 商用温度范围:0°C 至 70°C
    - 工业温度范围:-40°C 至 85°C
    - 电源电流:
    - 操作电流:最大80mA(-10 ns版本)
    - 待机电流:最大5mA
    - 存储时间:
    - 最大地址访问时间:20 ns(-20 ns版本)
    - 最大输出使能访问时间:8 ns(-20 ns版本)

    产品特点和优势


    1. 高性能:具有10 ns、12 ns、15 ns和20 ns的多种地址访问时间,以及5 ns、6 ns、7 ns和8 ns的输出使能访问时间。
    2. 低功耗:活动状态下最大功率消耗为288 mW(-10 ns版本),待机状态下的最大功率消耗仅为18 mW。
    3. 易于扩展:具备芯片使能(CE)和输出使能(OE)输入端,方便进行内存扩展。
    4. 高可靠性:提供ESD保护,能够承受超过2000伏特的静电放电。
    5. 兼容性强:采用44针JEDEC标准封装,包括400mil SOJ和400mil TSOP 2。

    应用案例和使用建议


    AS7C3513B在多种应用场景中表现出色,例如计算机系统、通信设备、工业控制等领域。在使用过程中,为了确保最佳性能,建议遵循以下使用建议:
    1. 确保正确的电源电压:在使用时,务必保持电源电压在3.0V至3.6V之间。
    2. 避免外部干扰:当不使用时,应该通过高阻态模式关闭输出,以避免总线竞争。
    3. 注意温度范围:商用版本适合0°C至70°C环境,而工业版本则适合更广泛的温度范围(-40°C至85°C)。

    兼容性和支持


    AS7C3513B提供44针SOJ和400mil TSOP 2两种封装形式,能够轻松集成到不同的系统设计中。Alliance Semiconductor公司提供详细的文档和技术支持,确保用户能够在项目开发过程中获得必要的帮助。

    常见问题与解决方案


    - 问题1:无法正常读取数据
    - 解决方案:检查输入信号和电源电压是否正确,确认输入地址是否有效。

    - 问题2:无法进入待机模式
    - 解决方案:检查芯片使能(CE)输入是否已设置为高电平。

    - 问题3:数据写入失败
    - 解决方案:确认写使能(WE)和片选(CE)信号是否正确,同时确保写操作期间无任何干扰。

    总结和推荐


    AS7C3513B 以其高性能、低功耗和高可靠性成为众多应用的理想选择。特别是在需要快速数据处理和简单接口的应用场合,该产品具有显著的优势。鉴于其全面的技术规格和支持,强烈推荐使用AS7C3513B来提升系统性能。对于需要高可靠性和宽温范围的应用,AS7C3513B无疑是一个理想的选择。

AS7C3513B-15JCN参数

参数
最小工作供电电压 3V
组织 32 k x 16
数据总线宽度 -
接口类型 Parallel
存储容量 512Kb (32K x 16)
最大供电电流 70mA
最大时钟频率 -
最大工作供电电压 3.6V
通用封装 SOJ-44
安装方式 贴片安装
零件状态 在售

AS7C3513B-15JCN厂商介绍

Alliance Memory是一家专注于提供广泛的半导体存储解决方案的公司,其产品包括静态随机存取存储器(SRAM)、动态随机存取存储器(DRAM)、闪存(Flash)和可擦写可编程只读存储器(EPROM)。这些产品广泛应用于消费电子、工业控制、汽车电子、医疗设备、通信设备和计算机等领域。

Alliance Memory的产品分类主要包括:
1. SRAM:提供高速、低功耗的存储解决方案,适用于需要快速数据访问的应用。
2. DRAM:提供大容量存储,适用于需要存储大量数据的应用。
3. Flash:提供非易失性存储,适用于需要在断电后保持数据的应用。
4. EPROM:提供可擦写可编程存储,适用于需要频繁更新数据的应用。

Alliance Memory的优势在于:
1. 丰富的产品线:提供多种类型的存储解决方案,满足不同客户的需求。
2. 高性能:产品具有高速、低功耗、高可靠性等特点。
3. 定制服务:根据客户需求提供定制化的存储解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决技术问题。

AS7C3513B-15JCN数据手册

厂牌 PDF简要描述 下载
ALLIANCE MEMORY 静态随机存储器(SRAM) ALLIANCE MEMORY AS7C3513B-15JCN AS7C3513B-15JCN数据手册

AS7C3513B-15JCN封装设计

查看详情并下载
Symbol
Footprint
3D Model
