AME40-15SMAZ

产品分类: AC-DC模块
厂牌: AIMTEC
产品描述: Universal Input 40W 2.66A 15V 370V(DC) 90V~264V(AC),130V~370V(DC) Fixed 通孔安装
供应商型号: 4068095
供应商: element14
标准整包数: 1

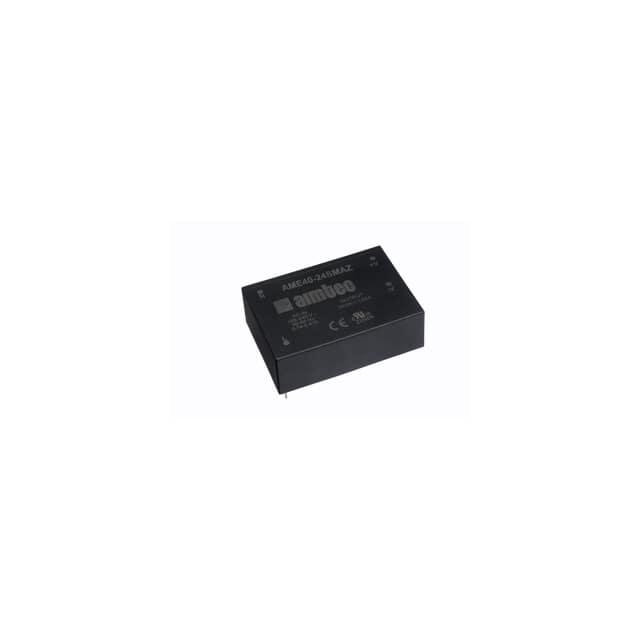

AIMTEC AC-DC模块 AME40-15SMAZ

AME40-15SMAZ概述


    产品简介


    AME40-MAZ 系列是 Aimtec 生产的40瓦 AC-DC 和 DC-DC 转换器,适用于多种电源转换需求。该系列产品涵盖单输出和双输出两种型号,可以广泛应用于医疗设备、信息技术设备、LED照明以及其他需要稳定直流电源的场合。

    技术参数


    输入参数:
    - 输入电压范围:90-264VAC 或 47-440Hz(130-370VDC)
    - 最大输入电流:115VAC 时 1000mA,230VAC 时 530mA
    - 冲击电流:<2ms,115VAC 时 30A,230VAC 时 50A
    - 泄漏电流:<0.15mA
    - 外部保险丝:建议使用慢速熔断型,额定电流为3.15A
    - 输入功耗:≤0.5W
    - 启动时间:150ms
    输出参数:
    - 输出电压精度:±2%
    - 线路调整率:±2%
    - 负载调整率:单输出 ±3%,双输出 ±3%
    - 交叉调整率:25%负载时 ±5%
    - 暂态响应偏差:±2% Vout
    - 波纹和噪声(3.3/5V模型):75mVp-p
    - 波纹和噪声(12/15V模型):100mVp-p
    - 波纹和噪声(24V模型):150mVp-p
    - 持续时间(115VAC):15ms
    - 最小负载电流:0%最大值
    隔离参数:
    - 测试 I/O 电压:4000VAC,持续60秒
    - 隔离电阻:>1000 MΩ
    一般参数:
    - 开关频率:47kHz
    - 保护等级:II类
    - 过流保护:折返110%-140%
    - 过压保护:齐纳二极管钳位110%
    - 短路保护:自动恢复
    - 工作温度:-40°C 至 +85°C,超过50°C时降额
    - 最高外壳温度:100°C
    - 存储温度:-40°C 至 +95°C
    - 温度系数:0.02%/°C
    - 散热方式:自然对流
    - 环境湿度:非冷凝 95%RH
    - 外壳材料:塑料(阻燃等级至UL 94V-0)
    - 重量:300g
    - 尺寸(长×宽×高):90.5 × 63 × 30mm

    产品特点和优势


    AME40-MAZ 系列转换器具有多个显著特点和优势:
    - 4000VAC 的 I/O 隔离,确保安全隔离,符合能源之星标准。
    - 医疗用开关电源模块适合 PCB 安装,符合 RoHS 规范。
    - 宽泛的工作温度范围:-40°C 至 +85°C。
    - 低波纹和噪声。
    - 兼容性:通用输入:90-264VAC 或 47-440Hz(130-370VDC)。
    - 通过 CE、cULus 等认证。

    应用案例和使用建议


    该系列转换器广泛应用于医疗设备、信息技术设备等领域。例如,在一个医疗监控系统中,这些转换器可以提供稳定的电源支持,确保设备的正常运行。
    使用建议:
    - 在安装过程中,确保外部保险丝正确安装,以避免过流损坏。
    - 保持设备在规定的工作温度范围内,特别是在高温环境下需适当降额使用。
    - 为了减少波纹和噪声,可以在输入端添加适当的滤波电容器。

    兼容性和支持


    AME40-MAZ 系列产品与其他标准电子元器件和设备高度兼容。Aimtec 提供全面的技术支持,包括产品手册、安装指南和技术咨询服务,帮助客户解决在应用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:如何处理启动时间过长?
    - 解决办法: 检查输入电压是否在额定范围内,确保外部滤波器(如电容器)正常工作。
    2. 问题:输出电压不稳定怎么办?
    - 解决办法: 确保负载电流在允许范围内,检查是否存在外部电磁干扰,必要时增加输入滤波。
    3. 问题:设备过热怎么办?
    - 解决办法: 减少负载电流或使用外部冷却措施,确保设备在规定的温度范围内工作。

    总结和推荐


    综上所述,AME40-MAZ 系列转换器以其卓越的性能和广泛的适用范围,成为市场上一款极具竞争力的产品。其在医疗、信息技术和LED照明等领域有着广泛的应用前景。推荐此产品用于需要高可靠性、宽温工作范围及良好电气特性的应用场景。

AME40-15SMAZ参数

参数
转换效率 -
输入电压最小值 90V~264V(AC),130V~370V(DC)
输出电压 15V
类型 -
最大容性负载 -
输入电压最大值 370V(DC)
输出电压组数 -
输出总功率 40W
开关频率 -
输出方式 Fixed
散热方式 -
输出电流最大值 2.66A
特性 Universal Input
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

AME40-15SMAZ厂商介绍

Aimtec公司是一家全球领先的电子元器件分销商,专注于为全球客户提供高质量的电子元件和解决方案。公司主营产品包括集成电路、半导体、被动元件、连接器、传感器等,广泛应用于消费电子、工业控制、汽车电子、通信设备、医疗设备等领域。

Aimtec的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 快速的交货能力:拥有强大的供应链管理能力,能够快速响应客户需求,缩短交货周期。

3. 高质量的售后服务:提供专业的技术支持和售后服务,帮助客户解决使用过程中的问题。

4. 严格的质量控制:对供应商进行严格的筛选和评估,确保所提供的产品符合国际质量标准。

5. 良好的行业口碑:凭借优质的服务和产品,Aimtec在行业内建立了良好的口碑,赢得了客户的信赖和支持。

AME40-15SMAZ数据手册

厂牌 PDF简要描述 下载
AIMTEC AC-DC模块 AIMTEC AME40-15SMAZ AME40-15SMAZ数据手册

AME40-15SMAZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.7872 ¥ 240.9487
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 240.94
