AMEL5-12SAZ

产品分类: AC-DC模块
厂牌: AIMTEC
产品描述: 76% 5W 420mA 12V 430V(DC) 90V~305V(AC),130V~430V(DC) Fixed 通孔安装 51.5mm(长度)*28.3mm(宽度)
供应商型号: 4065067
供应商: 海外现货
标准整包数: 1

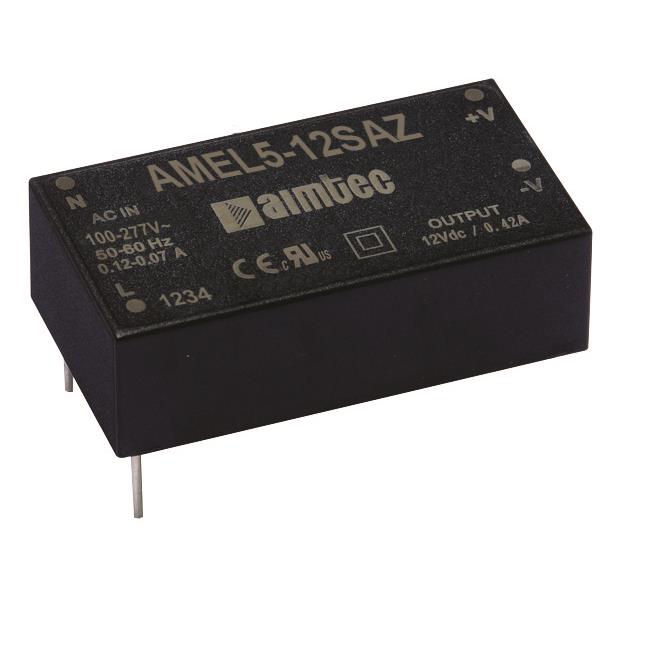

AIMTEC AC-DC模块 AMEL5-12SAZ

AMEL5-12SAZ概述


    产品简介


    AMEL5-AZ系列是来自Aimtec公司的5瓦功率等级的AC-DC和DC-DC转换器。这款转换器具有多种输出电压选项(如3.3V、5V、12V、15V和24V),适用于各种工业和消费电子设备中。其主要功能包括宽范围输入电压、高效率、隔离设计以及多种保护机制。此款转换器因其高效能和广泛的适用性,在电力管理和电子产品供电方面有着显著的应用价值。

    技术参数


    输入规格
    | 参数 | 条件 | 典型值 | 最大值 | 单位 |

    | 电流 (满载) | 115 VAC | 120 mA |
    230 VAC | 80 mA |
    277 VAC | 70 mA |
    | 瞬时电流 | <2ms (冷启动) | 115 VAC | 15 | A |
    230 VAC | 30 A |
    277 VAC | 40 A |
    | 泄漏电流 0.2 | mA |
    | 外部保险丝 | 推荐慢熔断类型 1.5 | A |
    | 输入损耗 | (110/230/277 VAC) ≦0.2 | W |
    | 启动时间 | 115 VAC/满载 150 | ms |
    输出规格
    | 参数 | 条件 | 典型值 | 最大值 | 单位 |

    | 电压精度 ±2 % |
    | 线路调节 ±1 % |
    | 负载调节 | 0-100%负载 | ±1 % |
    | 突变恢复时间 200 µs |
    | 突变响应偏差 | 25%负载变化 | ±2 % |
    | 波纹和噪声 | 3.3/5V型号 | 75 mVp-p|
    12/15V型号 | 100 mVp-p|
    24V型号 | 150 mVp-p|
    | 保持时间 5 | ms |
    隔离规格
    | 参数 | 条件 | 典型值 | 额定值 | 单位 |

    | 测试 I/O电压 | 60秒 | 3000 VAC |
    | 隔离电阻 >1000 MΩ |
    | I/O隔离 | 3000VAC |
    | RoHS标准
    | 工作温度 | -40至+95℃ |
    | 能效 76%
    | 过载、过压、短路保护
    | 软启动

    产品特点和优势


    AMEL5-AZ系列转换器的主要特点和优势包括:
    - 宽泛的输入电压范围(90-305 VAC)和直流输入范围(130-430 VDC)
    - 高达76%的转换效率,确保了节能且可靠的操作
    - 强大的隔离能力(3000 VAC),保证了操作安全和信号纯净
    - 内置多种保护机制,如过载、过压和短路保护,增强了产品的稳定性和可靠性
    - 满足RoHS和Energy Star标准,符合环保要求
    - 低波纹和噪声水平,确保稳定的电源输出

    应用案例和使用建议


    AMEL5-AZ系列广泛应用于各种电子设备中,包括但不限于:
    - 工业自动化控制系统
    - 通信设备
    - 医疗设备
    - 家用电器
    在实际应用中,用户可以根据具体需求选择合适的输出电压型号。此外,若需要进一步提高抗浪涌能力,可以考虑在外电路中添加金属氧化物压敏电阻(如S14K320E2)。为了实现最佳效果,建议严格按照手册中的连接图进行安装,并在使用过程中定期检查维护。

    兼容性和支持


    AMEL5-AZ系列设计兼容多种标准,如cULus、CE、CB、IEC/EN/UL 60950-1等,确保了广泛的适用性和易用性。此外,Aimtec公司还提供了一系列的技术支持和维护服务,包括在线文档、客户支持热线以及详细的故障排查指南,为用户提供全面的支持保障。

    常见问题与解决方案


    1. 问:如何处理启动时间较长的问题?
    - 答: 可以通过外部电容器来改善启动时间。例如,在输入端增加一个适当容量的电容器可以缩短启动时间。
    2. 问:如何检测是否出现过载现象?
    - 答: 观察指示灯状态或测量输出电流。如果发现电流超过额定值,可能需要减少负载或更换更大容量的产品。
    3. 问:为什么输出电压存在波动?
    - 答: 输出电压波动可能是由于输入电压不稳定引起的。可以通过稳定输入电源或添加稳压电路来解决这一问题。

    总结和推荐


    总体而言,AMEL5-AZ系列作为一款高效的AC-DC和DC-DC转换器,在多个方面都表现出色,特别是在宽电压输入、高效率和强隔离性等方面。它不仅满足了众多行业的需求,还提供了可靠的安全性和易于维护的特点。因此,强烈推荐给那些对高性能和高可靠性的电源解决方案有需求的用户。

AMEL5-12SAZ参数

参数
散热方式 -
开关频率 -
特性 -
输出方式 Fixed
转换效率 76%
输出总功率 5W
输入电压最大值 430V(DC)
输出电压 12V
最大容性负载 -
输出电压组数 -
输入电压最小值 90V~305V(AC),130V~430V(DC)
类型 -
输出电流最大值 420mA
长*宽*高 51.5mm(长度)*28.3mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

AMEL5-12SAZ厂商介绍

Aimtec公司是一家全球领先的电子元器件分销商,专注于为全球客户提供高质量的电子元件和解决方案。公司主营产品包括集成电路、半导体、被动元件、连接器、传感器等,广泛应用于消费电子、工业控制、汽车电子、通信设备、医疗设备等领域。

Aimtec的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 快速的交货能力:拥有强大的供应链管理能力,能够快速响应客户需求,缩短交货周期。

3. 高质量的售后服务:提供专业的技术支持和售后服务,帮助客户解决使用过程中的问题。

4. 严格的质量控制:对供应商进行严格的筛选和评估,确保所提供的产品符合国际质量标准。

5. 良好的行业口碑:凭借优质的服务和产品,Aimtec在行业内建立了良好的口碑,赢得了客户的信赖和支持。

AMEL5-12SAZ数据手册

厂牌 PDF简要描述 下载
AIMTEC AC-DC模块 AIMTEC AMEL5-12SAZ AMEL5-12SAZ数据手册
