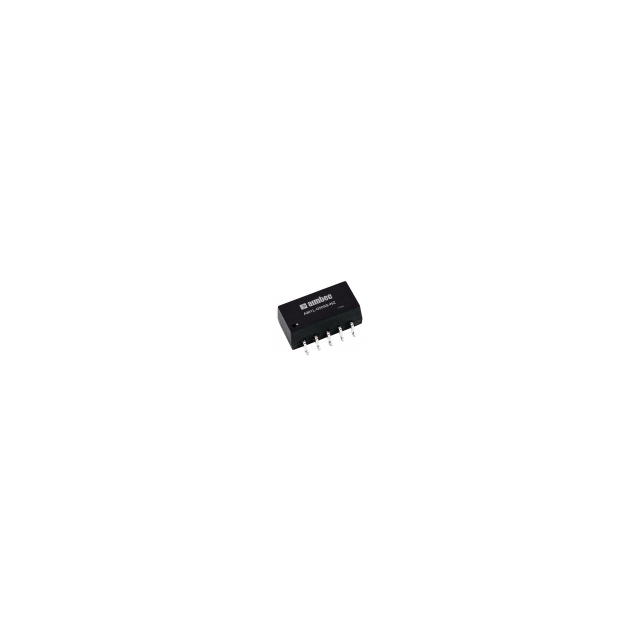

AM1LS-0312D-NZ

产品分类: DC-DC稳压器
厂牌: AIMTEC
产品描述: 300KHz DC,Fixed 2 -12V -12V 3.63V 2.97V SMD 贴片安装 15.2mm*11.2mm*7.3mm
供应商型号: AM1LS-0312D-NZ
供应商: TME
标准整包数: 1
AIMTEC DC-DC稳压器 AM1LS-0312D-NZ

AM1LS-0312D-NZ概述


    产品简介


    Series AM1LS-(J)NZ 是一款高效的一瓦特直流-直流(DC-DC)转换器,专为多种应用场景设计。该系列产品具备单输出和双输出型号,能够满足从低功耗到高功率需求的应用需求。其主要功能包括电压转换、输入与输出隔离、短路保护等,广泛应用于通信、工业控制、医疗设备及消费电子产品等领域。

    技术参数


    以下是 AM1LS-(J)NZ 系列的主要技术规格:
    | 参数 | 单输出模型 | 双输出模型 |
    |
    | 输入电压范围 | 2.97-3.63VDC | 2.97-3.63VDC |
    | 输出电压 | 3.3V、5V、9V、12V、15V、24V | ±5V、±9V、±12V、±15V、±24V |
    | 最大输出电流 | 303mA 至 42mA | ±100mA 至 ±21mA |
    | 隔离电压 | 1500VDC / 3000VDC | 1500VDC / 3000VDC |
    | 工作温度范围 | -40°C 至 +105°C | -40°C 至 +105°C |
    | 效率 | 最高可达 85% | 最高可达 83% |
    | 输入电流(空载) | ≤52mA | ≤52mA |

    产品特点和优势


    - 行业标准封装:采用表面贴装技术(SMD),便于集成。
    - 高可靠性:提供高达 3000VDC 的输入与输出隔离电压,增强抗干扰能力。
    - 连续短路保护:支持连续短路保护,确保设备安全运行。
    - 低纹波和噪声:输出电压纹波和噪声最低可达 30mVp-p。
    - 宽温域适用:能够在极端温度条件下稳定工作。
    - 环保合规:符合 RoHS 标准,绿色无铅设计。

    应用案例和使用建议


    应用案例
    1. 通信设备:适用于路由器、交换机和光纤收发器等,为其提供稳定的电源支持。
    2. 工业控制:在自动化控制系统中,用于驱动传感器和执行机构。
    3. 医疗设备:为精密仪器提供精确且稳定的电源供给。
    使用建议
    - 负载管理:确保负载至少达到额定值的 10%,否则可能影响性能。
    - 热管理:在高负载情况下,建议使用散热片以防止过热。
    - 电容选择:根据输出电压选用合适的电解电容器或陶瓷电容器,避免使用钽电容器。

    兼容性和支持


    - 兼容性:该系列产品支持多种输入电压范围,能够适配广泛的电路设计。
    - 技术支持:制造商提供详尽的技术文档和专业客服支持,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内 |
    | 温度过高 | 添加散热片或优化通风条件 |
    | 纹波噪声过大 | 调整输出电容至推荐值 |

    总结和推荐


    Series AM1LS-(J)NZ 是一款功能强大且可靠的一瓦特 DC-DC 转换器,特别适合需要高效率、高可靠性的应用场景。凭借其卓越的隔离性能、紧凑的设计以及广泛的输入输出电压范围,该产品在市场上具有很强的竞争优势。因此,对于需要高性能电源模块的用户,强烈推荐此系列产品。

AM1LS-0312D-NZ参数

参数
开关频率 300KHz
最小输入电压 2.97V
功能 -
同步整流器 -
最大输出电压 -12V
最小输出电压 -12V
最大输入电压 3.63V
输出类型 DC,Fixed
输出数量 2
拓扑 -
长*宽*高 15.2mm*11.2mm*7.3mm
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
包装方式 管装

AM1LS-0312D-NZ厂商介绍

Aimtec公司是一家全球领先的电子元器件分销商,专注于为全球客户提供高质量的电子元件和解决方案。公司主营产品包括集成电路、半导体、被动元件、连接器、传感器等,广泛应用于消费电子、工业控制、汽车电子、通信设备、医疗设备等领域。

Aimtec的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 快速的交货能力:拥有强大的供应链管理能力,能够快速响应客户需求,缩短交货周期。

3. 高质量的售后服务:提供专业的技术支持和售后服务,帮助客户解决使用过程中的问题。

4. 严格的质量控制:对供应商进行严格的筛选和评估,确保所提供的产品符合国际质量标准。

5. 良好的行业口碑:凭借优质的服务和产品,Aimtec在行业内建立了良好的口碑,赢得了客户的信赖和支持。

AM1LS-0312D-NZ数据手册

厂牌 PDF简要描述 下载
AIMTEC DC-DC稳压器 AIMTEC AM1LS-0312D-NZ AM1LS-0312D-NZ数据手册

AM1LS-0312D-NZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 6.0175 ¥ 42.081
25+ $ 4.872 ¥ 39.4531
96+ $ 4.788 ¥ 38.7728
库存: 88
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 210.4
