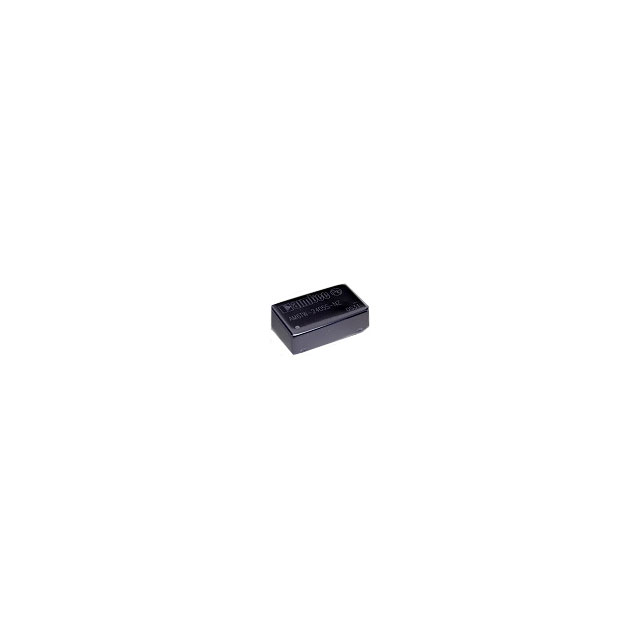

AM6TW-4815S-NZ

产品分类: DC-DC稳压器
厂牌: AIMTEC
产品描述: 1 15V 75V 18V DIP-24 通孔安装 32mm*20mm*10.8mm
供应商型号: SG-AM6TW-4815S-NZ
供应商: 国内现货
标准整包数: 1
AIMTEC DC-DC稳压器 AM6TW-4815S-NZ

AM6TW-4815S-NZ概述


    产品简介


    AM6TW-NZ系列是AIMTEC公司推出的一款6瓦直流-直流(DC-DC)转换器。该系列转换器主要应用于各种电源需求场合,如通信设备、工业自动化、医疗设备及一般嵌入式系统。其单输出和双输出模型能够满足不同应用场景下的电压和电流需求,提供多种输出电压选择,范围从3.3V到24V。

    技术参数


    - 输入电压范围:9-36VDC(单输出型号)或18-75VDC(双输出型号)
    - 输出电压:根据型号不同,可选3.3V、5V、12V、15V、24V
    - 最大输出电流:范围从250mA到1500mA
    - 隔离电压:最高可达6000VDC
    - 效率:最高可达88%
    - 负载调节率:±0.5%
    - 启动时间:10ms
    - 开关频率:300kHz
    - 工作温度范围:-40°C至+85°C

    产品特点和优势


    - 宽输入电压范围:AM6TW-NZ系列具有4:1的输入电压范围,这意味着它可以在较宽的输入电压范围内稳定工作。
    - 高效率:最高可达88%,有助于降低系统功耗并提高整体系统性能。
    - 高隔离电压:提供高达6000VDC的隔离电压,确保安全可靠的电气隔离。
    - 过压保护和过流保护:具备多重保护机制,有效防止因电压或电流异常引起的损坏。
    - 超低空载功率消耗:空载时仅需0.12W,符合环保节能要求。

    应用案例和使用建议


    - 通信设备:适用于路由器、交换机等设备的电源模块。
    - 工业自动化:可用于各类工业控制设备的电源供应。
    - 医疗设备:在医疗设备中提供稳定的电源支持。
    使用建议:
    - 在使用过程中,建议配合相应的EMC电路来保证设备的电磁兼容性。
    - 定期检查输入电压和输出电压是否稳定,确保系统的正常运行。

    兼容性和支持


    - 兼容性:AM6TW-NZ系列转换器与大多数标准电子元器件和设备兼容,适用范围广泛。
    - 支持:AIMTEC公司提供详细的安装指南和技术支持,帮助用户更好地使用该系列产品。

    常见问题与解决方案


    - 问题:电源转换器无法启动。
    - 解决方案:检查输入电压是否在允许范围内,确认连接正确无误后重新启动。

    - 问题:输出电压不稳定。
    - 解决方案:检查负载情况和输入电压,调整EMC电路以改善稳定性。

    总结和推荐


    AM6TW-NZ系列DC-DC转换器凭借其宽泛的输入电压范围、高效率、高隔离电压和多重保护机制,在众多应用场景中展现出色的表现。其卓越的性能和广泛的应用范围使其成为电源管理领域的优秀选择。鉴于其诸多优势,强烈推荐此系列转换器用于各种需要稳定电源的场合。

AM6TW-4815S-NZ参数

参数
最小输出电压 -
最大输入电压 75V
输出数量 1
同步整流器 -
开关频率 -
拓扑 -
最小输入电压 18V
功能 -
输出类型 -
最大输出电压 15V
长*宽*高 32mm*20mm*10.8mm
通用封装 DIP-24
安装方式 通孔安装
应用等级 商用级
包装方式 管装

AM6TW-4815S-NZ厂商介绍

Aimtec公司是一家全球领先的电子元器件分销商,专注于为全球客户提供高质量的电子元件和解决方案。公司主营产品包括集成电路、半导体、被动元件、连接器、传感器等,广泛应用于消费电子、工业控制、汽车电子、通信设备、医疗设备等领域。

Aimtec的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 快速的交货能力:拥有强大的供应链管理能力,能够快速响应客户需求,缩短交货周期。

3. 高质量的售后服务:提供专业的技术支持和售后服务,帮助客户解决使用过程中的问题。

4. 严格的质量控制:对供应商进行严格的筛选和评估,确保所提供的产品符合国际质量标准。

5. 良好的行业口碑:凭借优质的服务和产品,Aimtec在行业内建立了良好的口碑,赢得了客户的信赖和支持。

AM6TW-4815S-NZ数据手册

厂牌 PDF简要描述 下载
AIMTEC DC-DC稳压器 AIMTEC AM6TW-4815S-NZ AM6TW-4815S-NZ数据手册

AM6TW-4815S-NZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
