首页  >  产品百科  >  FSMD025-24-1206-R

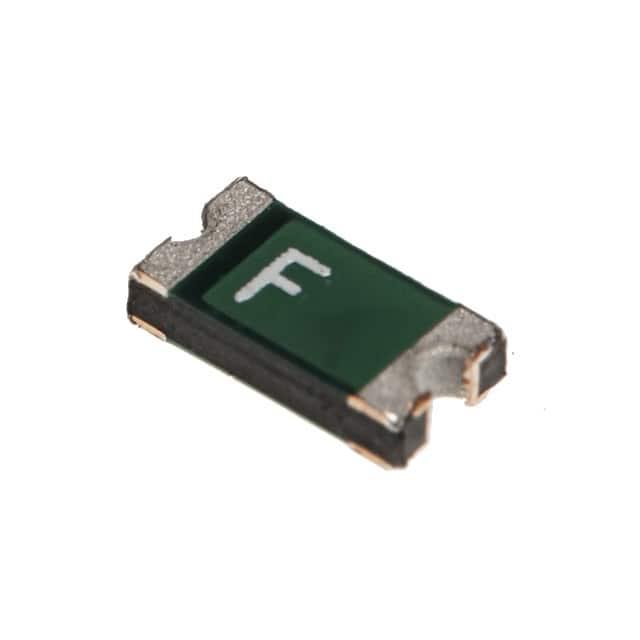

FSMD025-24-1206-R

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 80ms 500mA 550mΩ 24V 2.3Ω 100A 250mA 1206 贴片安装 3.25mm(长度)*750μm(高度)
供应商型号: ZT-FSMD025-24-1206-R
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FSMD025-24-1206-R

FSMD025-24-1206-R概述

    # PQ18-01ER: Surface Mountable PTC Resettable Fuse: FSMD1206 Series

    1. 产品简介


    FSMD1206 系列表面贴装可复位熔断器是由富捷科技有限公司设计制造,并由RFE国际公司提供。本系列产品符合RoHS标准且不含卤素,适用于所有高密度电路板。它是一款固态元件,相较于传统的SMD(表面贴装)器件,其具有更小的体积、更快的反应时间和更低的电阻值。该产品具备多种型号,涵盖操作电流从0.05A到2.0A不等,最大工作电压为6V至60V,可在-40°C至85°C的温度范围内稳定工作。

    2. 技术参数


    以下是针对不同型号FSMD1206系列熔断器的技术参数汇总表:
    | 零件号 | 持续电流 | 跳闸电流 | 额定电压 | 最大电流 | 典型功率 | 跳闸时间(秒) | R最小 (Ω) | R1最大 (Ω) |
    |
    | FSMD005-1206-R | 0.05A | 0.15A | 60V | 100A | 0.4W | 0.25 | 1.50 | 3.600 |
    | FSMD010-1206-R | 0.10A | 0.25A | 60V | 100A | 0.4W | 0.50 | 1.00 | 1.600 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    注释:各参数定义如下:
    - 持续电流(IH):在23°C环境下,设备不会跳闸的最大电流。
    - 跳闸电流(IT):在23°C环境下,设备将始终跳闸的最小电流。
    - 额定电压(VMAX):在额定电流下,设备能承受的最大电压而不损坏。
    - 最大故障电流(IMAX):在额定电压下,设备能承受的最大故障电流而不损坏。
    - 典型功率(Pd):设备跳闸状态下的平均功率损耗。
    - R最小(RMIN):跳闸前23°C时的最小电阻值。
    - R1最大(R1MAX):跳闸后或回流焊接后的最大电阻值。

    3. 产品特点和优势


    - 小型化:与传统SMD器件相比,该系列产品体积更小,更适合高密度电路板的应用。
    - 反应速度快:比常规SMD设备的跳闸速度更快,有效提高系统响应效率。
    - 低电阻:低电阻有助于减少能量损失,提高电路的整体效能。
    - 多电压支持:最大电压范围从6V到60V,满足各种电压需求。
    - 广泛的工作温度范围:能够在极端环境下保持稳定运行。

    4. 应用案例和使用建议


    应用案例
    1. 工业自动化设备:FSMD1206系列适用于需要频繁过载保护的工业设备。
    2. 通信设备:该系列可用于保护各类通信模块和接口。
    3. 消费电子产品:如智能手机、平板电脑和其他手持设备,用于过载保护。
    使用建议
    - 正确安装:确保正确的PCB布局和焊点位置,避免不当的机械应力。
    - 合理散热:适当考虑器件的热管理,确保长时间工作时能有效散热。
    - 配合其他保护机制:建议使用额外的保护机制来应对异常或故障条件,以提高系统的可靠性。

    5. 兼容性和支持


    该产品已获得多家认证机构的认可,包括UL、C-UL和TÜV认证,证明其可靠性和安全性。厂商提供完善的客户支持和技术文档,包括详细的设计指南和应用说明,以帮助用户正确使用该产品。

    6. 常见问题与解决方案


    1. 设备反应时间过长:检查是否达到跳闸电流,确认是否有足够的散热条件。
    2. 设备不跳闸:检查电源电压是否过高,确认是否存在异常电流。
    3. 电阻值变化过大:重新进行焊接和校准,确保正确的安装和调试。

    7. 总结和推荐


    FSMD1206系列表面贴装可复位熔断器在技术和性能上表现出色,特别适用于高密度电路板的过载保护。它的紧凑设计、快速响应和低电阻特性使其在市场上具有显著的竞争优势。我们强烈推荐这一系列产品,特别是在对空间和性能都有较高要求的应用场景中。
    通过全面考虑其技术参数、特点、应用场景以及支持服务,我们可以看出FSMD1206系列表面贴装可复位熔断器是一个值得信赖的选择。无论是工业自动化、通信设备还是消费电子领域,该产品都能提供出色的保护和稳定性。

FSMD025-24-1206-R参数

参数
跳闸电流 500mA
冷电阻 -
最大额定电流 100A
最小初始态电阻值 550mΩ
最大跳断后电阻值 2.3Ω
跳闸时间 80ms
最大电压 24V
保持电流 250mA
长*宽*高 3.25mm(长度)*750μm(高度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FSMD025-24-1206-R数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FSMD025-24-1206-R FSMD025-24-1206-R数据手册

FSMD025-24-1206-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
