首页  >  产品百科  >  CUN9GB1A

CUN9GB1A

产品分类: 光纤收发器
厂牌: SEOUL VIOSYS
产品描述: Seoul Viosys UVLED, 395nm波长, 3535封装
供应商型号: 2112-CUN9GB1ACT-ND
供应商: Digi-Key
标准整包数: 1

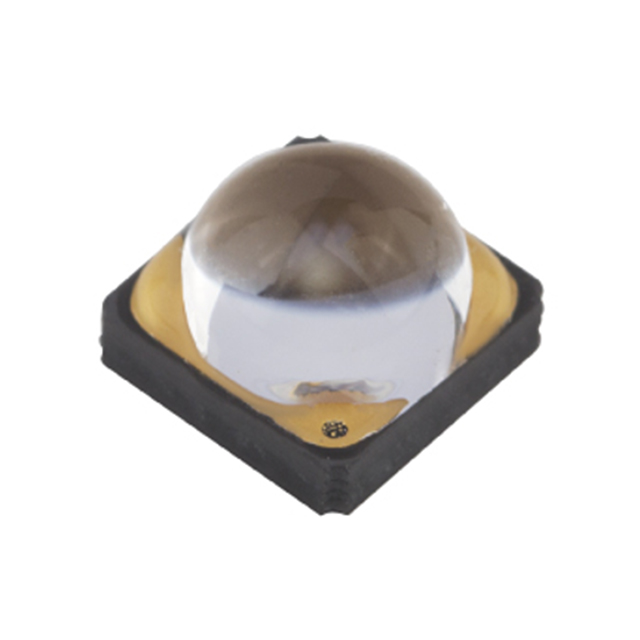

SEOUL VIOSYS 光纤收发器 CUN9GB1A

CUN9GB1A概述


    产品简介


    CA3535 - CUN9GB1A是一款近紫外LED(波长为395nm),由Seoul Viosys公司生产。这款LED专为高电流操作和高功率输出设计,具备超强光输出能力和低热阻。它的封装形式为表面贴装技术(SMT),适用于无铅和符合RoHS标准的应用。
    主要功能和应用领域:
    - 超高功率输出
    - 高电流操作设计
    - 低热阻
    - 焊接类型:SMT
    - 主要用于UV固化、印刷、涂装、粘合剂检测、防伪检测、紫外手电筒、荧光摄影、牙科固化、犯罪现场检查、油泄漏检测等领域。

    技术参数


    | 参数 | 符号 | 值 | 单位 |
    ||
    | 正向电流 | IF | - | 1400 mA |
    | 结温 | Tj | - | 125 ℃ |
    | 工作温度 | Topr | - | 10 - 85 ℃ |
    | 存储温度 | Tstg | - | 40 - 100 ℃ |
    | 热阻(J到S) | RθJ-S | 3.8 | ℃/W |
    | 波峰波长 | λp | 395 | nm |
    | 辐射通量 | Φe | 1650 | mW |
    | 正向电压 | VF | 3.5 | V |
    | 光谱半宽 | Δλ | 12 | nm |
    | 视角 | 2Θ1/2 | 62.5 | deg. |
    注:
    1. 波峰波长测量公差:±3nm
    2. 辐射通量测量公差:±10%
    3. 正向电压测量公差:±3%

    产品特点和优势


    CA3535 - CUN9GB1A的主要优势如下:
    - 高电流操作和高功率输出设计。
    - 采用先进的SMD设计和低热阻材料。
    - 在UV固化、印刷和检测应用中表现出色。

    应用案例和使用建议


    应用案例
    - UV固化:适合用于工业固化过程。
    - 打印和涂装:适用于各种印刷和涂装应用。
    - 检测:在防伪检测和犯罪现场检查中表现出色。
    使用建议
    - 确保安装在平直且无扭曲的电路板上。
    - 确保正确的焊接条件和程序。
    - 避免在焊接后迅速冷却,以减少应力和损坏风险。

    兼容性和支持


    CA3535 - CUN9GB1A兼容大多数SMT设备,适用于多种应用场景。厂商提供可靠的支持和售后服务,确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    1. 问题:正向电压过高
    - 解决方法:检查电路是否过载,适当调整电路以减小电压。
    2. 问题:辐射通量下降
    - 解决方法:检查是否安装正确,重新校准并进行必要的维护。
    3. 问题:温度过高导致性能降低
    - 解决方法:确保在规定的温度范围内使用,采取适当的散热措施。

    总结和推荐


    总体来说,CA3535 - CUN9GB1A是一款高性能的UV LED,具有超高功率输出和低热阻的特点,在UV固化、印刷、检测等领域表现优异。该产品的技术规格和性能参数都表明其在工业和商业应用中的强大能力。建议在需要高性能UV光源的应用中考虑使用此产品。

CUN9GB1A参数

参数
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
光纤类型 -
波长 395nm
通用封装 3535
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CUN9GB1A厂商介绍

SEOUL VIOSYS是一家专注于LED技术的韩国公司,主要研发和生产用于照明和显示领域的LED产品。以下是该公司的一些主要信息:

1. 主营产品分类:
- 照明产品:包括室内外照明、商业照明、工业照明等。
- 显示产品:涵盖LED显示屏、交通信号灯、广告牌等。

2. 应用领域:
- 建筑照明:用于商业建筑、住宅和公共设施的照明。
- 交通照明:包括道路照明、隧道照明等。
- 工业照明:适用于工厂、仓库等工业环境。
- 显示技术:用于广告、信息显示、娱乐等领域。

3. SEOUL VIOSYS的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 产品质量:产品以高可靠性和长寿命著称。
- 定制服务:能够根据客户需求提供定制化解决方案。
- 环保节能:LED产品具有高能效,有助于减少能源消耗和碳排放。

SEOUL VIOSYS以其在LED领域的专业知识和创新能力,为客户提供高质量的产品和服务,满足不同行业的照明和显示需求。

CUN9GB1A数据手册

厂牌 PDF简要描述 下载
SEOUL VIOSYS 光纤收发器 SEOUL VIOSYS CUN9GB1A CUN9GB1A数据手册

CUN9GB1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
