FTR-K1CK012W

产品分类: 其他继电器
厂牌: FUJITSU
产品描述: Fujitsu 功率继电器, 12V 直流线圈电压, 切换电流16A, 单刀双掷
供应商型号: UNP-FTR-K1CK012W
供应商: 海外现货
标准整包数: 1

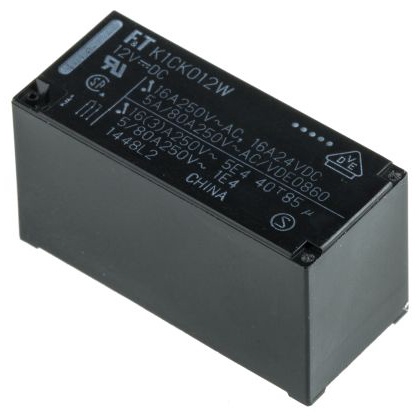

FUJITSU 其他继电器 FTR-K1CK012W

FTR-K1CK012W概述

    电子元器件产品技术手册:FTR-K1系列功率继电器

    产品简介


    FTR-K1系列功率继电器是由富士通(Fujitsu)生产的高性能电子元器件,主要用于工业和家用电器中的开关和控制电路。该系列继电器具有单极单掷(1 Form A)和单极双掷(1 Form C)两种接触配置选择,其主要功能是在交流或直流电路中实现信号和电源的切换。FTR-K1系列广泛应用于暖通空调系统(HVAC)、照明控制、电机启动和工业自动化等领域。

    技术参数


    FTR-K1系列功率继电器的主要技术参数如下:
    - 峰值浪涌电流:80A(1 Form A型)
    - 外形高度:15.7mm
    - 绝缘等级:
    - 线圈与触点之间的绝缘距离:≥10mm
    - 工频耐压:5kV
    - 冲击耐压:10kV
    - 线圈材料:符合Class F标准
    - 线圈功耗:400mW(标准值)
    - 触点材料:无镉材料
    - 认证标准:UL、CSA、VDE、SEMKO等
    - 额定电压范围:5V至110VDC
    - 触点电阻:初始≤100mΩ @ 1A, 6VDC
    - 机械寿命:≥20×10⁶次操作
    - 电气寿命(AC负载):≥100×10³次操作
    - 电气寿命(DC负载):≥50×10³次操作
    - 最大工作温度:-40°C至+85°C

    产品特点和优势


    FTR-K1系列功率继电器具备以下显著特点和优势:
    - 高浪涌电流能力:能够承受高达80A的浪涌电流,适合需要强启动电流的应用场景。
    - 低轮廓设计:高度仅为15.7mm,非常适合空间受限的设计需求。
    - 卓越的安全性:具有较高的绝缘距离和强大的耐压性能,确保在恶劣环境中稳定运行。
    - 环保合规:符合RoHS标准,采用无镉触点材料,支持环保生产。
    - 多样化的定制选项:提供多种触点配置和线圈电压选择,满足不同应用场景的需求。

    应用案例和使用建议


    FTR-K1系列功率继电器适用于多种应用场景,如暖通空调系统的电动阀控制、照明设备的主电源切换以及工业设备的电机启动控制等。以下是具体的使用建议:
    - 在暖通空调系统中:建议使用单极双掷(1 Form C)触点配置以实现更灵活的电路切换。
    - 在照明控制中:由于其高浪涌电流能力,特别适合用于带有大功率LED灯组的照明系统。
    - 在工业设备中:可结合外部保护电路(如瞬态电压抑制器)以提高抗干扰能力和使用寿命。

    兼容性和支持


    FTR-K1系列功率继电器与多种主流电子元器件和设备具有良好的兼容性,可以无缝集成到现有的控制系统中。富士通公司提供了全面的技术支持和售后服务,包括详细的安装指南、调试帮助以及定期的产品更新和技术文档发布。此外,公司还提供了详尽的认证信息,确保产品的安全性和可靠性。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    1. 问题:继电器无法正常吸合
    解决方案:检查输入电压是否在规定的范围内,并确认连接是否正确;必要时增加驱动电流。

    2. 问题:触点烧毁
    解决方案:降低负载电流或更换为更高额定值的继电器;确保负载符合规定的最小切换负载要求。
    3. 问题:继电器发热严重
    解决方案:减少负载电流或改善散热条件;避免长时间处于高电流状态。

    总结和推荐


    综上所述,FTR-K1系列功率继电器凭借其高浪涌电流处理能力、紧凑的外形设计以及卓越的安全性和可靠性,在众多应用领域表现出色。无论是对于需要强大启动电流的应用还是对空间有限的设计来说,这款继电器都是一款值得信赖的选择。因此,我们强烈推荐使用FTR-K1系列功率继电器,特别是在需要高性能和高可靠性的场景下。

FTR-K1CK012W参数

参数
开关功能 -
继电器类型 小型继电器,电磁继电器
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 焊接安装,通孔安装
包装方式 管装

FTR-K1CK012W厂商介绍

FUJITSU(富士通)是一家总部位于日本的全球性信息技术和服务公司,成立于1935年,最初以生产电信设备起家,后发展成为提供广泛的IT产品和服务的企业。FUJITSU的主营产品分类包括:

1. 硬件产品:包括服务器、存储设备、网络设备、个人电脑等。
2. 软件产品:涵盖企业资源规划(ERP)系统、客户关系管理(CRM)系统、安全软件等。
3. 服务:提供IT咨询、系统集成、外包服务、云服务等。

FUJITSU的产品和解决方案广泛应用于金融、政府、医疗、教育、制造业等多个领域。

FUJITSU的优势在于:

1. 技术创新:富士通持续投入研发,拥有多项专利技术,尤其在高性能计算、人工智能、大数据和云计算领域。
2. 全球布局:在全球多个国家和地区设有分支机构,能够提供本地化服务。
3. 安全可靠:富士通的产品以高安全性和稳定性著称,尤其在金融和政府领域。
4. 定制化服务:能够根据客户需求提供定制化的解决方案,满足不同行业的特定需求。

FTR-K1CK012W数据手册

厂牌 PDF简要描述 下载
FUJITSU 其他继电器 FUJITSU FTR-K1CK012W FTR-K1CK012W数据手册

FTR-K1CK012W封装设计

查看详情并下载
Symbol
Footprint
3D Model
