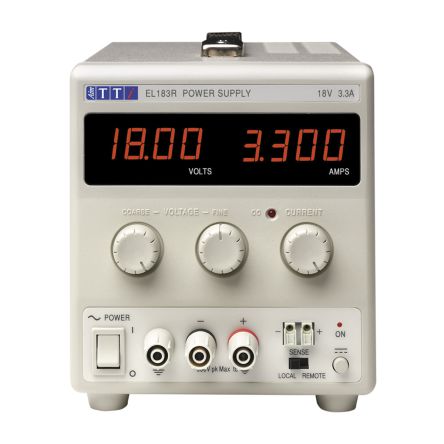

EL183R

产品分类: 开关电源
产品描述: 1 115V,230V(AC)
供应商型号: 1670775
供应商: element14
标准整包数: 1
AIM AND THURLBY THANDAR INSTRUMENTS 开关电源 EL183R

EL183R概述


    产品简介


    THURLBY THANDAR INSTRUMENTS 线性电源供应器:EL-R系列
    THURLBY THANDAR INSTRUMENTS 的 EL-R系列电源供应器旨在提供中等功率水平(最高可达125瓦),采用紧凑且美观的设计,并通过线性调节来实现稳定的输出。该系列适用于广泛的工业和实验室应用,例如电子测试、实验研究和生产设备的供电。EL-R系列的特点在于高精度的电压和电流控制,结合优异的线性和负载调节能力、低噪声及快速瞬态响应,确保了稳定可靠的电源输出。

    技术参数


    主要输出
    - 电压范围:EL155R:0至15V;EL183R:0至18V;EL301R/EL302R/EL303R/EL302RD/EL302RT:0至30V;EL561R:0至56V
    - 电流范围:EL301R:0至1A;EL561R:0至1.1A;EL302R/EL302RD/EL302RT:0至2A;EL303R:0至3A;EL183R:0至3.3A;EL155R:0至5A
    - 电压设置:通过粗细控制调整
    - 电流设置:通过单对数控制调整
    - 操作模式:恒压或恒流模式,自动切换
    - 输出开关:电子式,关断时预设电压和电流显示
    - 输出终端:通用4mm安全端子,间距19mm
    - 感应方式:可在本地和远程之间切换,弹簧加载推拉端子用于远程连接
    - 输出保护:前向电压承受最大为20V以上额定输出电压,反向保护通过二极管钳位,电流不超过3A
    辅助逻辑输出(仅EL302RT)
    - 电压范围:可变1.5V至5V,由前面板控制调整
    - 电流限制:2A
    - 输出保护:前向电压承受最大为7V,反向保护通过二极管钳位,电流不超过3A
    一般规格
    - 交流输入:230V或115V AC,±10%,50/60Hz,安装类别II
    - 功率消耗:
    - EL301R:85VA最大
    - EL302R/EL183R/EL561R:160VA最大
    - EL155R/EL303R:275VA最大
    - EL302RD/EL302RT:320VA最大
    - 操作范围:+5°C至+40°C,20%至80%相对湿度
    - 存储范围:-40°C至+70°C
    - 尺寸:单输出:140 x 160 x 295 mm (WxHxD);双和三输出:260 x 160 x 295 mm (WxHxD)
    - 重量:
    - EL301R:3.1kg
    - EL302R/EL183R/EL561R:4.1kg
    - EL155R/EL303R:4.5kg
    - EL302RD/EL302RT:7.4kg

    产品特点和优势


    THURLBY THANDAR INSTRUMENTS 的EL-R系列电源供应器具备许多显著的优点,使其在实验室和工业应用中脱颖而出:
    1. 高精度控制:通过高分辨率控制旋钮实现精确的电压和电流设定。
    2. 卓越的稳定性:优秀的线性和负载调节能力,配合非常低的噪声和良好的瞬态响应。
    3. 环保节能:无需风扇冷却,提升了产品的可靠性。
    4. 多功能性:双独立隔离输出以及可选的辅助输出,适合各种复杂的应用需求。
    5. 安全可靠:符合IEC标准的安全和电磁兼容要求,所有输出均内置短路保护。
    6. 易于使用:直观的界面设计和详细的使用指南,使操作更加简单方便。

    应用案例和使用建议


    EL-R系列电源供应器广泛应用于多个领域,如实验室测试设备、生产线电源管理、通信设备测试、LED照明设备研发等。其多样的输出选项使其特别适合需要灵活配置电源的应用场合。
    使用建议:
    1. 在安装前检查设备的操作电压是否与本地电网匹配,必要时按照手册指示进行转换。
    2. 使用远程感应功能时,务必将LOCAL/REMOTE开关置于REMOTE位置以确保测量准确性。
    3. 当输出负载较大时,确保电源供应器已设置合适的电流限制,避免过载风险。
    4. 定期清洁并维护设备,以保持其最佳性能状态。

    兼容性和支持


    EL-R系列电源供应器兼容各类标准的电气接口和协议,能够方便地集成到现有的电子系统中。制造商提供详尽的技术支持服务,包括但不限于:
    - 设备的安装和使用指导
    - 常见故障排除帮助
    - 定期维护和校准服务
    - 长期配件供应保证

    常见问题与解决方案


    1. 设备无法开机
    - 解决方案:检查电源线连接是否正确,确认电源开关处于开启状态。
    2. 输出电压不稳定
    - 解决方案:调整电压设置旋钮,确保旋钮已完全拧紧,重新校准输出。
    3. 电流输出不足
    - 解决方案:确认电流限制旋钮设置正确,必要时检查内部保险丝是否损坏。

    总结和推荐


    综上所述,THURLBY THANDAR INSTRUMENTS 的EL-R系列电源供应器凭借其出色的性能、便捷的操作以及全面的支持服务,成为众多实验室和工业应用的理想选择。无论是在复杂电路测试还是精密仪器供电方面,该系列电源供应器都能提供卓越的表现。因此,强烈推荐给需要高质量电源供应解决方案的专业用户。

EL183R参数

参数
最大输入电压 115V,230V(AC)
电流-输出2 -
电压-输出4 -
输出数量 1
电流-输出1 -
电压-输出3 -
负载调节 -
电压-输出2 -
最小输入电压 -
电压-输出1 -
输出功率 -

EL183R厂商介绍

Aim and Thurlby Thandar Instruments是一家英国的公司,专注于设计和制造高品质的科学仪器。该公司的产品主要分为以下几类:

1. 电化学仪器:包括电位滴定仪、电导率仪和离子计等,广泛应用于化学分析、环境监测和质量控制等领域。

2. 光谱仪器:如紫外-可见分光光度计,用于物质的定性和定量分析,常用于制药、食品和生命科学行业。

3. 热分析仪器:例如差示扫描量热仪(DSC)和热重分析仪(TGA),用于研究材料的热性质,如热稳定性和相变。

4. 物理性质测试仪器:包括粘度计和流变仪,用于测量流体的流动性质和材料的流变特性。

Aim and Thurlby Thandar Instruments的优势在于:

- 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
- 高精度和可靠性:其产品以高精度和高可靠性著称,确保实验结果的准确性。
- 用户友好:设计注重用户体验,操作简便,易于维护。
- 定制解决方案:能够根据客户的具体需求提供定制化的解决方案。
- 全球服务网络:拥有广泛的全球服务网络,提供及时的技术支持和售后服务。

EL183R数据手册

厂牌 PDF简要描述 下载
AIM AND THURLBY THANDAR INSTRUMENTS 开关电源 AIM AND THURLBY THANDAR INSTRUMENTS EL183R EL183R数据手册
