TGF4082

产品分类: 信号发生器和分析仪
产品描述: Aim-TTi 信号发生器, 最大频率范围80MHz, TTL 输出电平10V 峰峰值, GPIB,LAN,USB接口
供应商型号: 1813541
供应商: 海外现货
标准整包数: 1

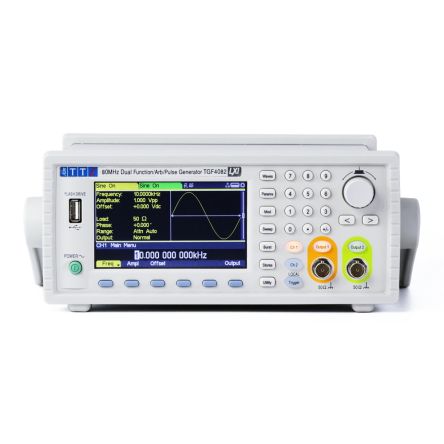

AIM AND THURLBY THANDAR INSTRUMENTS 信号发生器和分析仪 TGF4082

TGF4082概述

    高质量文章:TGF4000 系列双通道任意波形发生器

    产品简介


    TGF4000 系列是一款由 Aim-TTi 推出的高性能任意波形发生器(Arbitrary Function Generator),涵盖了 40MHz、80MHz、160MHz 和 240MHz 的多种型号选择。该系列产品设计用于满足广泛的工业需求,广泛应用于通信、测试测量、医疗设备以及科研领域。
    TGF4000 系列的主要功能包括高精度正弦波生成、快速任意波形创建以及丰富的调制模式。凭借其卓越的性能和具有竞争力的价格,它已成为市场上的一款热门选择。

    技术参数


    以下是 TGF4000 系列的技术规格摘要:
    - 频率范围:40MHz 至 240MHz
    - 输出波形类型:正弦波、方波、脉冲、噪声、任意波形
    - 任意波形采样率:高达 800MSa/s(16 位垂直分辨率)
    - 高分辨率脉冲生成:最高达 100MHz,脉宽分辨率 100ps,边沿速度从 3ns 至 800s 可调
    - 谐波生成:最多可添加至第 50 阶谐波,每个谐波独立设置幅度和相位
    - 噪声源:带宽高达 100MHz 的宽带高斯白噪声
    - 调制模式:支持 AM、FM、PM、FSK、ASK、BPSK、PWM 和 SUM 等多种模式
    - 触发和门控功能:支持内部及外部触发,触发信号频率可达 2mHz 至 50MHz
    - 时基稳定性:配备高稳定度 TCXO 晶振,1ppm 的频率精度

    产品特点和优势


    1. 卓越的频率范围:TGF4000 系列支持高达 240MHz 的正弦波频率生成,适用于需要高频信号的复杂应用。
    2. 高性能任意波形能力:可生成高达 16 位分辨率、800MSa/s 的任意波形,为精确模拟现实信号提供了可能性。
    3. 模块化设计:具备独立、耦合和跟踪三种操作模式,支持两通道间相位精确控制,灵活适应多场景需求。
    4. 多功能性与兼容性:集成多种调制和触发模式,同时支持远程控制(USB、LXI、GPIB),确保系统集成的便利性。
    5. 高精度与稳定性:采用高稳定度 TCXO 晶振,频率设定可达 15 位分辨率或 1µHz,适合对精度要求极高的应用场景。

    应用案例和使用建议


    TGF4000 系列被广泛应用于以下领域:
    - 通信测试:支持伪随机序列(PRBS)生成及谐波合成,可用于模拟通信信道。
    - 医疗设备研发:可生成心脏脉搏波形、高精度正弦波及宽带噪声,用于医疗器械的性能测试。
    - 教育和科研:为高校和研究机构提供便捷且可靠的实验工具,支持教学和理论验证。
    使用建议:
    - 对于高频率应用,优先选用 TGF4242 型号(240MHz)。
    - 在需要低频段高保真信号的应用中,TGF4042(40MHz)可能已足够。
    - 若需长期稳定性保障,可外接高精度参考信号(如 GPS 时间基准)。

    兼容性和支持


    - 兼容性:TGF4000 支持主流通信接口(USB、LXI、GPIB),便于与现有系统集成。
    - 软件支持:附带 Waveform Manager Plus 软件,方便用户创建和管理复杂波形。
    - 售后服务:Aim-TTi 提供全面的售后支持,包括定期固件更新和技术文档。

    常见问题与解决方案


    1. 问题:如何加载自定义波形?
    解决方案:通过前部 USB 接口插入存储波形的闪存盘,使用 Waveform Manager Plus 软件进行导入。
    2. 问题:仪器显示信号失真严重怎么办?
    解决方案:检查输入阻抗是否匹配(通常为 50Ω),并重新调整输出幅度。
    3. 问题:为何无法使用外部参考信号?
    解决方案:确认参考信号频率是否在 10MHz 内,并正确连接至 REF 输入端。

    总结和推荐


    TGF4000 系列以其出色的性能、多样化的功能和竞争力的价格在市场上脱颖而出。它不仅能够满足基本测试需求,还能应对复杂的信号生成挑战。对于需要高性能信号生成和精准调制的用户,我们强烈推荐 TGF4242 或 TGF4162 型号,以充分发挥其潜力。总体而言,这款产品是值得信赖的选择,非常适合各类研发和生产环节中的关键角色。
    推荐指数:★★★★★

TGF4082参数

参数
长*宽*高 250mm*295mm*97mm

TGF4082厂商介绍

Aim and Thurlby Thandar Instruments是一家英国的公司,专注于设计和制造高品质的科学仪器。该公司的产品主要分为以下几类:

1. 电化学仪器:包括电位滴定仪、电导率仪和离子计等,广泛应用于化学分析、环境监测和质量控制等领域。

2. 光谱仪器:如紫外-可见分光光度计,用于物质的定性和定量分析,常用于制药、食品和生命科学行业。

3. 热分析仪器:例如差示扫描量热仪(DSC)和热重分析仪(TGA),用于研究材料的热性质,如热稳定性和相变。

4. 物理性质测试仪器:包括粘度计和流变仪,用于测量流体的流动性质和材料的流变特性。

Aim and Thurlby Thandar Instruments的优势在于:

- 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
- 高精度和可靠性:其产品以高精度和高可靠性著称,确保实验结果的准确性。
- 用户友好:设计注重用户体验,操作简便,易于维护。
- 定制解决方案:能够根据客户的具体需求提供定制化的解决方案。
- 全球服务网络:拥有广泛的全球服务网络,提供及时的技术支持和售后服务。

TGF4082数据手册

厂牌 PDF简要描述 下载
AIM AND THURLBY THANDAR INSTRUMENTS 信号发生器和分析仪 AIM AND THURLBY THANDAR INSTRUMENTS TGF4082 TGF4082数据手册

TGF4082封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15450.664
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15450.66
直接购买
加入购物车
