USB-RS422-PCBA

产品描述: FTDI Chip开发套件, 无线通信开发工具
供应商型号: 1740360
供应商: 海外现货
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL USB/DVI/HDMI 连接器 - 适配器 USB-RS422-PCBA

USB-RS422-PCBA概述


    产品简介

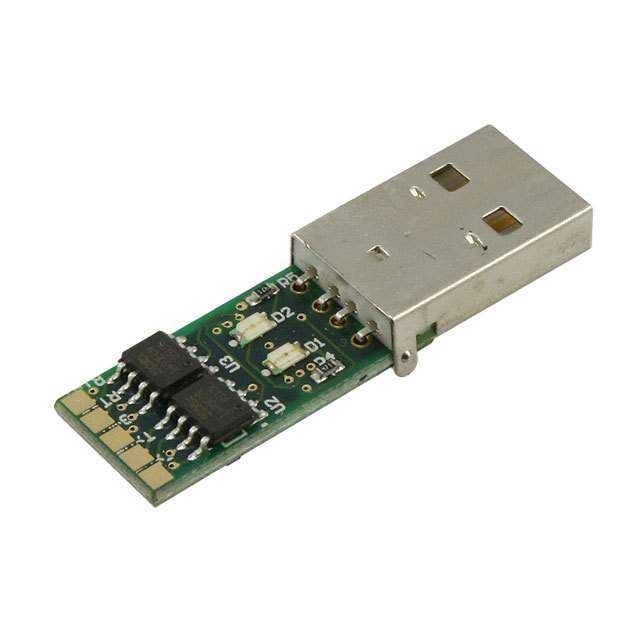

    USB-RS422-PCB
    USB-RS422-PCB 是一种用于将 RS422 级串行 UART 转换为 USB 接口的转换板。它集成了 FTDI 的 FT232RQ USB 到串行 UART 接口 IC 设备,能够处理所有 USB 信号和协议。这款电路板提供了一种快速简便的方法,可以将具有 RS422 接口的设备连接到 USB。该 PCB 包含一个小型内部电路板,使用 FT232R 并配备 USB 类型-A 连接器。此外,它还包括一个 RS422 收发器以及 Tx 和 Rx LED 指示灯,用以直观显示 UART 流量。
    主要功能
    - USB 到 RS422 级串行 UART 转换
    - 内置电子电路处理 USB 协议
    - 支持 EIA/TIA-422 接口,低功耗要求
    - 支持 7 或 8 数据位、1 或 2 停止位以及奇偶校验
    - 最大数据传输速率为 3 Mbaud
    - 支持 FTDIChip-ID™ 安全特性
    应用领域
    - USB 到 RS422 级转换器
    - 升级旧设备到 USB 接口
    - 微控制器 UART 或 I/O 接口到 USB
    - FPGA/PLD 到 USB 接口
    - USB 仪器接口
    - 工业控制
    - 密码保护文件传输

    技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 接收器输入 | VCM | 共模输入电压范围 | -7 | +12 | V |
    | 输入电流 | IN | 当 VIN = +12V 时 | 1.0 | mA |
    | 输入电流 | VIN = -7V 时 | -0.8 | mA |
    | 输入阈值电压 | VTH | 差分阈值电压 | -0.2 | +0.2 | V |
    | 输入滞回电压 | VIHYST 20 | mV |
    | 输入电阻 | RIN 12 | 15 | kΩ |
    | 发射机输出 | VOD | 差分输出电压 | 1.5 | 5 | V (RL=54Ω, CL=50pF) |

    产品特点和优势


    1. 低功耗:USB-RS422-PCB 采用低功耗设计,能够在不降低性能的情况下保持较低的功耗水平。
    2. 高可靠性:具备±15kV 的人体模式静电放电防护(HBM)和±8kV 的接触放电防护(ESD),适合在恶劣环境中使用。
    3. 安全特性:支持 FTDIChip-ID™ 特性,可通过编程实现独特的 USB 序列号,增强数据传输的安全性。
    4. 温度适应性强:可在-40°C 至 +85°C 的宽温范围内正常工作,适用于工业及汽车应用。

    应用案例和使用建议


    应用案例:USB-RS422-PCB 可用于多种工业控制系统中,如制造自动化、过程控制和智能电网。例如,在工业自动化系统中,它可以作为串行通信的接口,连接不同类型的设备以实现数据交换。在某些密码保护的文件传输应用中,可以通过 USB-RS422-PCB 的安全特性来实现更安全的数据传输。
    使用建议:为了充分发挥 USB-RS422-PCB 的功能,建议用户根据具体的应用场景选择合适的驱动程序,例如使用 VCP 驱动进行标准的 COM 端口通信,或者使用 D2XX 直接驱动进行直接访问。同时,应确保供电稳定,避免因电源波动导致数据传输错误。

    兼容性和支持


    - 兼容性:USB-RS422-PCB 与多种操作系统兼容,包括 Windows 98 SE 及更高版本、Mac OS X、Linux 2.4 及更高版本等。此外,还支持 Windows CE 4.2、5.0 和 6.0。
    - 支持:用户可以从 FTDI 网站免费下载所需的驱动程序,并且可以通过技术支持邮箱获取帮助。对于需要独特 Product ID 的客户,可申请免费的唯一 PID 块。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法识别设备 | 检查 USB 连接是否正确,尝试重新安装驱动程序。 |
    | 数据传输速率异常 | 检查设备配置,确认波特率设置是否正确。 |
    | LED 指示灯异常 | 检查连接线路是否正常,确保 LED 与主控芯片之间的连接无误。 |

    总结和推荐


    综上所述,USB-RS422-PCB 是一款功能强大、可靠性高的电子元器件,广泛应用于各种工业控制和自动化系统中。其卓越的性能和丰富的功能使其成为许多工业应用场景的理想选择。强烈推荐此产品给需要高性能、安全可靠串行通信接口的用户。此外,它在各种不同的操作系统和硬件平台上的良好兼容性进一步增强了其适用性。总体而言,USB-RS422-PCB 是一款值得信赖的产品。

USB-RS422-PCBA参数

参数
长*宽*高 40.1mm(长度)*11.85mm(宽度)
安装方式 PCB安装
零件状态 在售

USB-RS422-PCBA厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

USB-RS422-PCBA数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL USB/DVI/HDMI 连接器 - 适配器 FUTURE TECHNOLOGY DEVICES INTERNATIONAL USB-RS422-PCBA USB-RS422-PCBA数据手册

USB-RS422-PCBA封装设计

查看详情并下载
Symbol
Footprint
3D Model
