首页  >  产品百科  >  USB-RS485-PCBA

USB-RS485-PCBA

产品分类: USB闪存驱动器
产品描述: FTDI Chip开发套件, 无线通信开发工具
供应商型号: 1740358
供应商: 海外现货
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL USB闪存驱动器 USB-RS485-PCBA

USB-RS485-PCBA概述

    电子元器件产品技术手册:USB-RS485 UART串行转换板

    产品简介

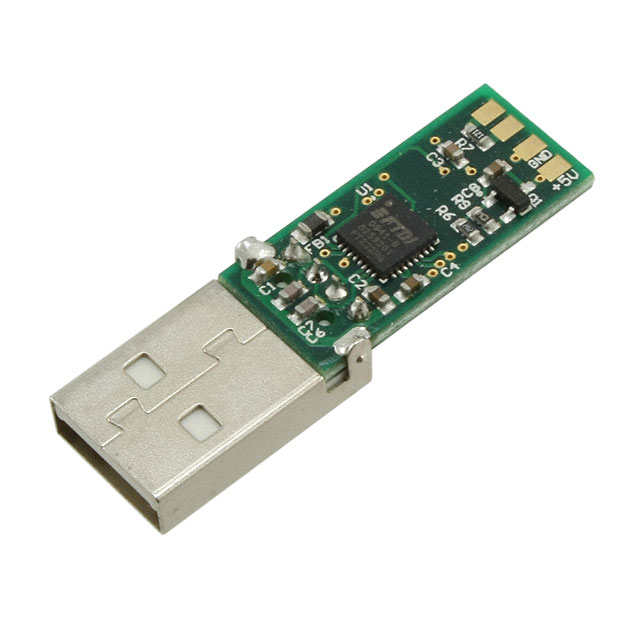

    USB-RS485-PCB 是一种由Future Technology Devices International Limited(FTDI)设计的USB到RS485电平串行UART转换板。此产品通过集成FT232RQ芯片,实现了高速且简单的RS485设备与USB接口之间的连接。其核心功能包括USB信号处理、RS485通信和双色LED指示灯,可直观显示UART通信流量。该产品主要用于升级传统外设至USB标准,实现微控制器UART或I/O与USB的接口,以及USB仪器和工业控制系统的连接。

    技术参数


    - 传输速率:最高可达3 Mbps
    - 电源:USB供电,无需外部电源
    - 工作温度范围:-40°C至+85°C
    - 兼容操作系统:Windows 98及以上版本、Linux 2.4及以上版本、Mac OS X等
    - 电气特性:
    - VCC5V输出电压:4.25V~5.25V
    - IO输出电流:最大250mA
    - 输入电流:1.0mA(当VIN=+12V或-7V时)
    - 差分阈值电压VTH:-0.2V~+0.2V
    - 输入电阻RIN:12kΩ~15kΩ
    - 静电防护:符合EN61000-4-2标准,抗静电能力±15kV人体模型,±15kV空气间隙放电,±8kV接触放电

    产品特点和优势


    1. 低功耗:采用EIA/TIA-485接口,具备低功耗特点。
    2. 高灵活性:支持7或8位数据位,1或2位停止位,奇偶校验等多样的配置。
    3. 安全性:支持FTDIChip-ID™安全功能,为软件授权提供保障。
    4. 广泛的应用:可用于升级传统设备至USB标准,实现与微控制器、FPGA/PLD、仪器仪表的USB接口连接,适用于工业控制系统及密码保护文件传输。

    应用案例和使用建议


    应用案例:
    - 升级传统设备至USB标准
    - 微控制器与USB接口的连接
    - 实现汽车或工业应用中的远程数据采集
    使用建议:
    - 确保正确设置电阻以避免零字节异常接收
    - 使用CBUS4位设置,根据需要启用或禁用本地回声功能

    兼容性和支持


    - 与多种操作系统兼容
    - 可通过专用的虚拟COM端口驱动程序(VCP)和直接驱动程序(D2XX)访问
    - 提供全球技术支持,包括电子邮件、电话和技术文档资源

    常见问题与解决方案


    - Q: 如何解决意外接收到零字节?
    - A: 在Data+和Data-线路上添加偏置电阻,通常为750欧姆。
    - Q: 如何设置CBUS4位以启用或禁用本地回声?
    - A: 使用FTDI提供的Echo配置工具,或通过FTProg实用程序进行设置。

    总结和推荐


    USB-RS485-PCB凭借其高性能、高灵活性和广泛的兼容性,成为了连接传统设备至现代USB标准的理想选择。无论是用于升级旧式设备,还是实现复杂的工业控制系统,它都表现出色。强烈推荐给需要USB到RS485串行通信转换的用户。
    本文基于FTDI公司提供的技术手册,详细介绍了USB-RS485 UART串行转换板的主要特性、技术参数及其应用场景。希望通过这些信息帮助用户更好地理解和使用该产品。

USB-RS485-PCBA参数

参数
功能类别 -
存储器类型 -
写入速度 -
读取速度 -
存储容量 -
零件状态 在售
包装方式 散装,袋装

USB-RS485-PCBA厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

USB-RS485-PCBA数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL USB闪存驱动器 FUTURE TECHNOLOGY DEVICES INTERNATIONAL USB-RS485-PCBA USB-RS485-PCBA数据手册

USB-RS485-PCBA封装设计

查看详情并下载
Symbol
Footprint
3D Model
