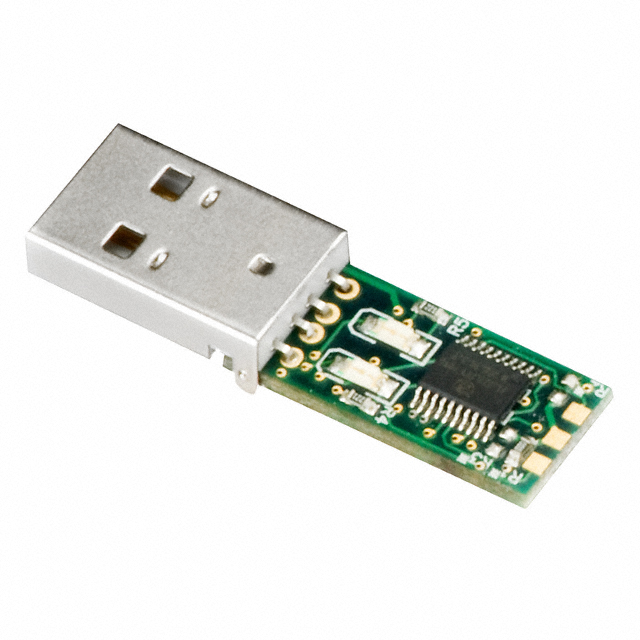

USB-RS232-PCBA

产品描述: FTDI Chip开发套件, 无线通信开发工具
供应商型号: 6877825
供应商: 海外现货
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他计算机设备和配件 USB-RS232-PCBA

USB-RS232-PCBA概述

    文章:USB 至 RS232 UART 串行转换器 PCB 技术手册

    1. 产品简介


    USB-RS232-PCB 是一款将 USB 接口转换为 RS232 级串行 UART 的电路板,它集成了 Future Technology Devices International(FTDI)公司的 FT232RQ 芯片,能够处理所有 USB 信号和协议。此产品可快速且简便地连接具有 RS232 级串行接口的设备至 USB,适用于广泛的应用场景,如工业控制、仪器接口、嵌入式系统等。
    主要功能:
    - 将 USB 接口转换为 RS232 串行接口。
    - 支持高达 1 Mbaud 的数据传输速率。
    - 兼容 USB 2.0 全速规范。
    - 集成 RS232 电平移位器及发送(Tx)和接收(Rx)LED 指示灯,用于显示串行通信状态。
    应用领域:
    - 转换 USB 到 RS232 串行通信。
    - 将传统设备升级为 USB 接口。
    - 微控制器与 FPGA 的 USB 接口设计。
    - 工业控制、仪器接口和密码保护的文件传输。

    2. 技术参数


    以下是 USB-RS232-PCB 的核心技术参数和电气特性:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 输出电压 (VCC5V) | 4.25 | 5.0 | 5.25 | V | 默认为 GND |
    | 输出电压 (VCC3.3V) | 3.2 | 3.3 | 3.4 | V | 默认为 GND |
    | IO 输出电流 | — | 75 | — | mA | 在 +5V 或 +3.3V 下定制 |
    | 工作温度范围 | -40 | +85 | °C | —
    | RS232 发送输出电压摆幅 | ±15 | ±6.5 | ±15 | V | — |
    支持的通信特性:
    - 数据位:7 或 8 位。
    - 停止位:1 或 2 位。
    - 校验方式:奇校验、偶校验、标记、空格或无校验。
    - 硬件握手:RTS#/CTS# 或 X-On/X-Off 软件握手。
    兼容性:
    支持 Windows、Linux 和 macOS 操作系统的驱动程序,包括虚拟 COM 端口(VCP)和直接 DLL 访问接口(D2XX)。

    3. 产品特点和优势


    USB-RS232-PCB 以其高性能和广泛适用性脱颖而出,其关键优势包括:
    - 高集成度:集成了 RS232 电平移位器、FT232RQ 芯片和多个辅助引脚(如 RTS#、CTS#)。
    - 安全特性:内置 FTDIChip-ID™ 安全功能,可通过 USB 序列号进行软件授权保护。
    - 兼容性强:支持多种操作系统和标准通信协议,易于集成到现有硬件平台。
    - 超低功耗:在操作模式下仅消耗 15mA,待机模式下仅 70μA,非常适合便携设备。
    - 环境适应性强:能够在 -40°C 至 +85°C 的宽温范围内稳定运行。

    4. 应用案例和使用建议


    典型应用场景:
    - 使用 USB-RS232-PCB 实现老旧设备的 USB 化改造,例如工业设备或测试仪器。
    - 将微控制器通过串行通信接口与 PC 或其他设备连接。
    - 构建具有密码保护功能的数据传输系统,实现更高的数据安全性。
    使用建议:
    - 在电源配置上,可通过更改电阻 R2 和 R3 的安装来选择 +3.3V 或 +5V 输出,需联系厂商确认具体需求。
    - 设备的驱动程序可以从官网免费下载并安装,建议先检查系统的兼容性。
    - 对于需要更高稳定性的环境,可以加装防静电保护装置,以确保设备长时间运行。

    5. 兼容性和支持


    兼容性:
    - 外部设备兼容性:支持 FTDI 的 D2XX 直接驱动接口和虚拟 COM 端口(VCP),可与大多数主流操作系统无缝协作。
    - 扩展能力:可根据需要自定义内部 EEPROM,用于存储用户数据或配置信息。
    支持与服务:
    - Future Technology Devices International 提供全球范围的技术支持和销售服务,用户可通过官方网站获取驱动程序、应用文档和技术支持。
    - 用户还可以通过电子邮件或电话咨询,以获得针对具体问题的支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 无法检测到设备 | 确认是否正确安装驱动程序并重启系统。 |
    | 传输速度低于预期 | 检查系统设置和电缆质量。 |
    | LED 指示灯不亮 | 检查供电是否正常,确认 R2/R3 设置正确。 |

    7. 总结和推荐


    USB-RS232-PCB 是一款高效、稳定的串行转换器,适用于从工业控制到个人计算机的广泛应用。其高性能、多功能性和广泛的兼容性使其在市场上具有很强的竞争优势。对于需要简化 USB 转串行通信的设计者和开发者来说,这款产品是理想的选择。
    推荐理由:
    - 高度集成,降低设计复杂度。
    - 支持加密和安全特性,提升应用安全性。
    - 兼容主流操作系统,易于部署。
    综上所述,强烈推荐在 USB 到 RS232 串行通信的项目中使用 USB-RS232-PCB。

USB-RS232-PCBA参数

参数
长*宽*高 40.1mm*11.85mm*4.5mm
零件状态 在售
包装方式 散装

USB-RS232-PCBA厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

USB-RS232-PCBA数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他计算机设备和配件 FUTURE TECHNOLOGY DEVICES INTERNATIONAL USB-RS232-PCBA USB-RS232-PCBA数据手册

USB-RS232-PCBA封装设计

查看详情并下载
Symbol
Footprint
3D Model
