UMFT233HPEV-SD

产品描述: FTDI Chip USB开发模块, 无线通信开发工具
供应商型号: 2442907
供应商: 海外现货
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 UMFT233HPEV-SD

UMFT233HPEV-SD概述

    UMFT233HPEV-SD Sink Module 技术手册

    产品简介

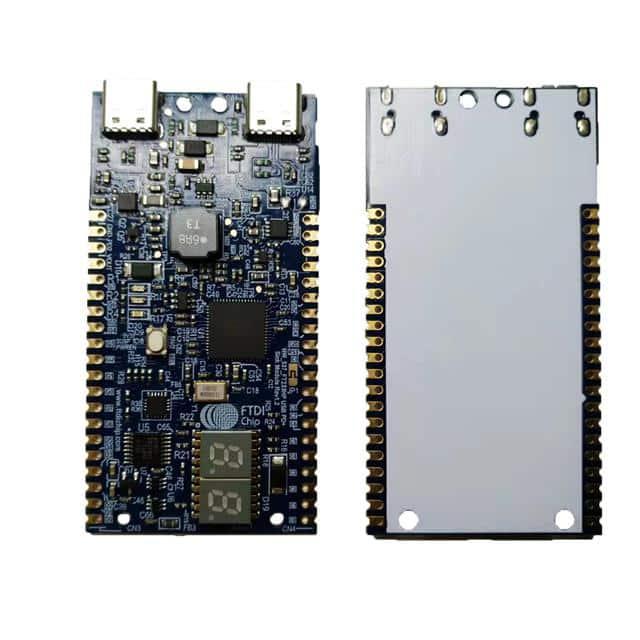

    UMFT233HPEV-SD Sink Module 是一款高速 USB Type-C 至多功能 UART/JTAG/SPI/I2C 串行接口模块,配备两个 USB PD 端口。此模块主要用于电源接收(sink),不支持电源输出功能。它具有71mm x 37mm的尺寸,可用于各种应用场合,如快速USB集成到现有系统、新系统的原型平台、USB桥接、高功率应用传输以及多端口的JTAG、SPI和I2C接口转换。

    技术参数


    - 外形尺寸: 71mm x 37mm
    - 连接器: 两个USB Type-C PD端口
    - 电源供应:
    - PD Port1: 用于USB数据通信及电源接收,支持5V、9V、12V、15V 和 20V 的PDO配置
    - PD Port2: 仅用于电源接收,PDO配置可由外部EEPROM内存设定
    - 供电电压:
    - FT233HPQ: 3.46V
    - MCU 和 7段LED解码逻辑: 3.3V
    - 7段LED: 2.2V
    - 控制信号: 支持PWREN#、SUSPEND#信号及系统电源指示
    - 测试点: 用于监测电源电压、核心电压及CC电压

    产品特点和优势


    - 多功能支持: 集成两个USB PD端口,支持多种数据协议
    - 易于集成: 可快速集成到现有系统中
    - 配置灵活: PDO配置可通过外部EEPROM内存调整,适用于多种应用场景
    - 高性能: 高速USB传输,支持高达60W的功率传输
    - 兼容性强: 适用于多种操作系统,包括Windows和Linux

    应用案例和使用建议


    应用案例:
    - 快速集成到现有电子系统中,例如通过USB进行数据传输和电源供应
    - 在新系统上作为USB接口的原型平台,方便开发和测试
    - 为需要高速USB和多功能串行接口的应用提供支持
    使用建议:
    - 当连接到PD充电器时,应确保正确的PDO配置以获得最佳性能
    - 使用7段LED进行PD配置显示时,可以根据需求选择不同的模式

    兼容性和支持


    兼容性: 支持多种操作系统和开发环境,包括Windows、MacOS、Linux和Android
    支持: 厂商提供了详细的安装指南和技术支持文档,可以访问厂商网站获取更多帮助

    常见问题与解决方案


    1. 问题: 连接后无法识别
    - 解决方案: 检查驱动程序安装情况,确保已正确安装并更新到最新版本
    2. 问题: 数据传输速率低
    - 解决方案: 确保正确的PDO配置,检查连接线的质量和长度
    3. 问题: 电源供应不足
    - 解决方案: 确认所选PDO配置符合要求,确保PD端口正确连接到电源适配器

    总结和推荐


    综合评估: UMFT233HPEV-SD Sink Module 在多功能性、集成度和灵活性方面表现出色,特别适合需要高速USB和多种串行接口应用的开发和测试。它的PDO配置灵活性和广泛的兼容性使其成为许多应用场景的理想选择。
    推荐使用: 强烈推荐给需要高效USB集成和多功能串行接口的开发者和工程师。

UMFT233HPEV-SD参数

参数
零件状态 在售
包装方式 盒装

UMFT233HPEV-SD厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

UMFT233HPEV-SD数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 FUTURE TECHNOLOGY DEVICES INTERNATIONAL UMFT233HPEV-SD UMFT233HPEV-SD数据手册

UMFT233HPEV-SD封装设计

查看详情并下载
Symbol
Footprint
3D Model
