FT800Q-R

产品分类: 其他接口芯片

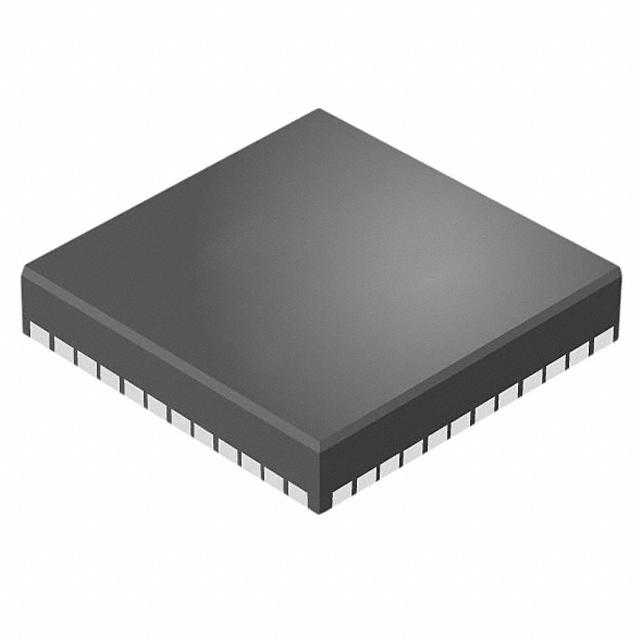

产品描述: FTDI Chip 图形处理器, 48引脚, QFN封装
供应商型号: FT800Q-R
供应商: 云汉优选
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他接口芯片 FT800Q-R

FT800Q-R概述

    FT800 Embedded Video Engine:高级图形控制器技术手册

    产品简介


    FT800是由Future Technology Devices International Limited开发的一款易用型图形控制器,专为嵌入式应用设计,用于生成高质量的人机界面(HMIs)。该芯片集成了图形控制器、音频处理和电阻触摸屏控制器,可提供多种图形特征,同时减轻系统MPU负担。FT800还配备了多种接口和支持功能,使其适用于各种显示和交互需求。

    技术参数


    - 功能集成:
    - 图形控制器、音频处理器、触摸屏控制器
    - 嵌入式视频引擎(EVE)支持多种图形特征
    - 接口支持:
    - SPI接口最高可达30MHz或I²C接口最高可达3.4MHz
    - 时钟:
    - 内置12MHz晶体振荡器及锁相环(PLL),提供48MHz或36MHz系统时钟
    - 分辨率和色彩支持:
    - 支持WQVGA (480x272) 和QVGA (320x240) 显示模式
    - 可配置RGB数据宽度,支持最高512x512分辨率
    - 电源管理:
    - 低功耗,典型值24mA(活动状态)和250μA(睡眠状态)
    - 支持电源关闭、睡眠和待机模式

    产品特点和优势


    - 内置功能:
    - 支持基本的图形操作,即使缺乏专业技能也能创建高质量显示
    - 无需帧缓冲RAM
    - 集成的4线触摸屏控制器支持触摸标签识别和移动跟踪
    - 多功能支持:
    - 包括触摸屏、音频播放、PWM背光控制等多种功能
    - 通过简单的SPI或I²C接口易于集成到现有系统中

    应用案例和使用建议


    - 应用场景:
    - 点售机器、多功能打印机、医疗设备、GPS导航系统、自动售货机控制面板等
    - 使用建议:
    - 在需要高性能图形和触摸屏的系统中,优先考虑FT800
    - 对于复杂的应用,可通过多种编程方式实现定制化显示效果

    兼容性和支持


    - 兼容性:
    - 支持多种显示模式和接口标准,包括SPI和I²C
    - 内部电压调节器支持1.2V核心电压,符合RoHS标准
    - 支持服务:
    - FTDI公司提供技术支持和维护服务,确保客户能高效解决问题

    常见问题与解决方案


    - 常见问题:
    - 电源电压设置不当
    - 触摸屏响应不灵敏
    - 解决方案:
    - 确保电源电压正确,并遵循手册中提供的接线图
    - 检查触摸屏连接和校准设置,必要时进行重置

    总结和推荐


    FT800 Embedded Video Engine凭借其多功能集成和低功耗特性,非常适合应用于多种嵌入式系统。其易于集成和广泛的适用范围使其成为市场上极具竞争力的产品。推荐在需要高质量人机界面的应用中选用FT800。
    以上内容是对FT800 Embedded Video Engine的技术手册内容的整理与概括。如果您需要进一步的技术细节或更详细的操作指南,请参考官方手册或联系技术支持团队。

FT800Q-R参数

参数
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装

FT800Q-R厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

FT800Q-R数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他接口芯片 FUTURE TECHNOLOGY DEVICES INTERNATIONAL FT800Q-R FT800Q-R数据手册

FT800Q-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 28.152
1000+ ¥ 27.6828
2000+ ¥ 26.7444
5000+ ¥ 26.2752
库存: 1504
起订量: 500 增量: 3000
交货地:
最小起订量为:500
合计: ¥ 14076
直接购买
加入购物车
