首页  >  产品百科  >  VNC2-32Q1C-REEL

VNC2-32Q1C-REEL

产品分类: 其他接口芯片
产品描述:
供应商型号: 2678254
供应商: 海外现货
标准整包数: 1

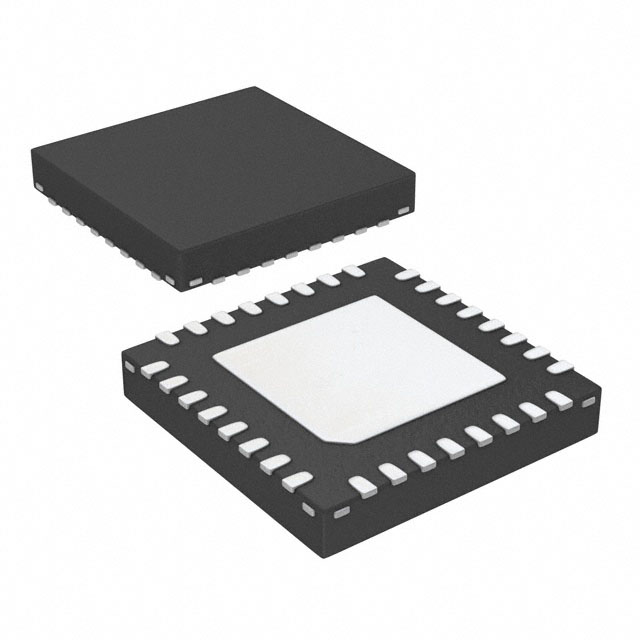

FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他接口芯片 VNC2-32Q1C-REEL

VNC2-32Q1C-REEL概述

    Vinculum-II Embedded Dual USB Host Controller IC

    1. 产品简介


    Vinculum-II 是 Future Technology Devices International Ltd(FTDI)推出的第二代USB主机设备。相较于前一代的VNC1L,Vinculum-II 的处理器得到了显著增强,大幅提升处理能力。它专为嵌入式系统设计,能够处理大部分通用USB数据传输任务,从而释放处理器资源以用于其他用户应用。内存容量的增加也为设计者提供了更大的空间来编写自己的代码。此外,Vinculum-II 具备强大的可编程能力和自定义固件开发工具套件,使其成为嵌入式系统的理想选择。

    2. 技术参数


    - 处理器核心:嵌入式处理器,16位哈佛架构
    - USB接口:两个全速或低速USB 2.0接口,支持主机或从机功能
    - 闪存:256KB片上E-Flash内存(128K x 16位)
    - RAM:16KB片上数据RAM(4K x 32位)
    - 时钟频率:12MHz振荡器(使用外部晶体)
    - 功耗模式:多种低功耗模式,包括减少功耗模式
    - 工作电压:单3.3V供电,具有5V容限输入
    - 工作温度范围:-40°C 至 +85°C
    - I/O引脚:不同封装下配置I/O引脚数量不同(64引脚设备提供44个可配置引脚,48引脚设备提供28个,32引脚设备提供12个)
    - 封装选项:6种RoHS兼容封装,包括32引脚LQFP/QFN、48引脚LQFP/QFN、64引脚LQFP/QFN
    - 外设接口:编程UART(最高6Mbps)、两个SPI从机接口和一个SPI主机接口、8通道PWM输出

    3. 产品特点和优势


    Vinculum-II 的显著特点在于其强大而灵活的功能集,包括:
    - 多用途USB接口:支持全速和低速USB 2.0接口,可以作为主机或从机使用。
    - 高性能CPU:基于16位哈佛架构的嵌入式处理器,具备变量指令长度和广泛的数据类型支持。
    - 丰富的内存配置:256KB的闪存和16KB的数据RAM,为复杂的应用提供了充足的存储空间。
    - 多功能外设接口:包括UART、SPI和PWM接口,适合各种通信和控制需求。
    - 多种封装选项:满足不同的应用需求和布局限制。

    4. 应用案例和使用建议


    Vinculum-II 可应用于多种场合,例如:
    - USB主机功能扩展:为嵌入式产品添加USB主机功能。
    - 数据存储与更新:通过USB闪存驱动器实现数据存储或固件更新。
    - 多媒体设备连接:如数码相机、MP3播放器等通过USB连接到PC或其他设备。
    - 无线控制:用于无线过程控制器的USB接口。
    建议在使用过程中,根据具体的应用场景合理配置引脚和外设接口,确保稳定可靠的运行。

    5. 兼容性和支持


    Vinculum-II 设备与多个标准外设接口兼容,如UART、SPI等。FTDI公司提供完整的开发工具链和软件支持,包括编译器、链接器、调试器和集成开发环境(IDE),方便开发者进行定制化开发。同时,设备支持多种封装形式,便于选择合适的安装方式。

    6. 常见问题与解决方案


    - 问:设备无法正常启动?
    答:检查电源电压是否正确,确认复位信号和编程信号正常。
    - 问:USB接口传输不稳定?
    答:检查USB线路连接是否良好,确保外围设备与Vinculum-II匹配。
    - 问:设备进入休眠模式后不能唤醒?
    答:确认休眠模式设置是否正确,尝试调整相关的电源管理参数。

    7. 总结和推荐


    Vinculum-II 是一款高度集成且功能全面的USB主机控制器IC,适用于广泛的嵌入式应用。其强大的处理能力和丰富的外设接口使其在市场上具有很强的竞争力。推荐在需要高效USB主机功能的嵌入式系统中使用此产品。通过充分利用其灵活的配置选项和强大的支持工具,开发人员可以轻松创建功能丰富的应用。

VNC2-32Q1C-REEL参数

参数
通用封装 QFN-EP-32
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VNC2-32Q1C-REEL厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

VNC2-32Q1C-REEL数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他接口芯片 FUTURE TECHNOLOGY DEVICES INTERNATIONAL VNC2-32Q1C-REEL VNC2-32Q1C-REEL数据手册

VNC2-32Q1C-REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 40.1291
10+ ¥ 38.524
25+ ¥ 35.9557
库存: 1713
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 40.12
直接购买
加入购物车
