UM245R

产品描述: FTDI Chip开发板, 无线通信开发工具, FT245R芯片
供应商型号: 1146039
供应商: 海外现货
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 UM245R

UM245R概述


    产品简介

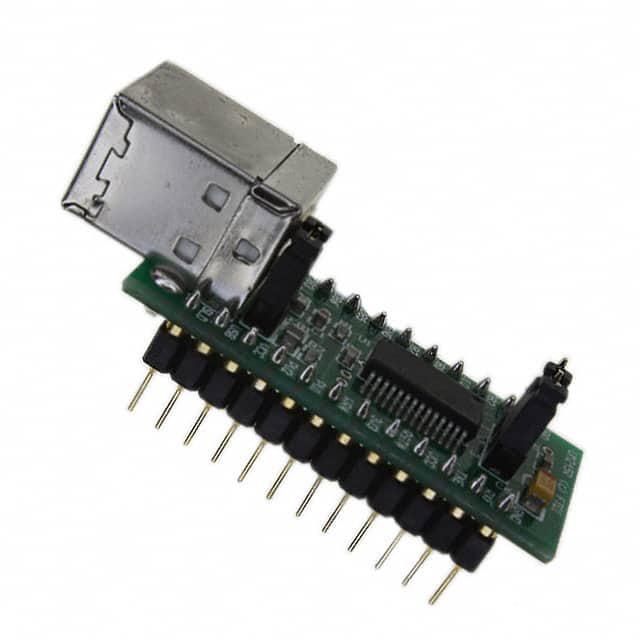

    产品名称: UM245R USB - Parallel FIFO Development Module
    产品类型: 这是一款开发模块,采用FTDI的FT245RL芯片,用于USB到并行FIFO接口的数据传输。它能够简化USB到并行设计的过程,无需外部编程。
    主要功能:
    - 实现USB到并行FIFO双向数据传输接口。
    - 内置FTDIChip-ID安全功能。
    - 支持异步和同步比特砰模式接口。
    - 自动处理USB协议,无需特定的固件编程。
    - 数据传输速率高达1MB/s(使用D2XX直接驱动程序)。
    - 支持多种操作系统。
    应用领域:
    - 升级传统外围设备至USB标准。
    - 手机、PDA、USB音频和视频传输。
    - 智能卡读取器、工业控制、数字相机接口等。
    - 高带宽数据传输如MP3播放器、USB闪存卡读写器等。

    技术参数


    工作电压范围: 3.3V到5.25V单电源供电
    温度范围: -40°C 到 +85°C
    数据传输率:
    - 使用D2XX驱动程序最高可达1MB/s
    - 使用VCP驱动程序最高可达300KB/s
    通信接口:
    - USB 2.0全速
    - FIFO握手信号线
    - 通用I/O端口
    支持的操作系统:
    - Windows 10/8/7/Vista/XP/ME/98/2000
    - Mac OS X/8/9
    - Linux

    产品特点和优势


    - 集成度高: 集成了时钟电路、EEPROM、USB电阻和AVCC滤波器,大大减少了外接元件数量。
    - 多功能接口: 支持异步和同步比特砰模式,可作为通用I/O端口使用。
    - 安全功能: 内置唯一的FTDIChip-ID安全功能,提供软件保护。
    - 低功耗: 操作电流仅为15mA,待机电流约为70μA。
    - 广泛适用性: 可用于各种操作系统,并支持多种应用领域,如工业控制、数据传输等。

    应用案例和使用建议


    应用场景:
    - 升级传统的串口设备到USB标准。
    - 连接MCU/PLD/FPGA到USB的接口设计。
    - USB数据存储、音频、视频等传输应用。
    使用建议:
    - 在高速数据传输应用中,建议使用D2XX驱动程序以获得最佳性能。
    - 确保适当的VCC供电电压,特别是对于工业应用需要确保满足-40°C 到 +85°C的温度要求。
    - 在需要远程唤醒的应用中,合理配置Wake Up功能以提高系统的可靠性。

    兼容性和支持


    - 兼容性: 该产品支持USB 2.0全速,可以与大多数现代计算机和操作系统兼容。
    - 支持和维护: FTDI公司提供了详细的文档和驱动程序下载支持,所有必要的驱动程序都可以从FTDI官网免费下载。

    常见问题与解决方案


    常见问题及解决方法:
    1. 问题:无法识别USB设备
    - 解决方案: 确认USB电缆连接正确且未损坏;检查设备是否安装了正确的驱动程序;重启计算机。
    2. 问题:数据传输速率慢
    - 解决方案: 检查是否使用了VCP驱动程序而非D2XX驱动程序;确认USB接口是否被其他设备占用导致带宽受限。

    总结和推荐


    总体评价:
    - UM245R是一款功能强大且兼容性强的USB到并行FIFO开发模块,适合用于多种应用场景。
    - 它集成了大量功能,降低了硬件设计复杂度,并提供了良好的软件支持。
    - 特别适合于对数据传输速度和稳定性有较高要求的应用场合。
    推荐意见:
    - 推荐使用UM245R开发模块进行新项目开发或升级现有设备。由于其广泛的兼容性和丰富的功能支持,能够满足大部分数据传输需求,特别适用于工业自动化、消费电子等领域。

UM245R参数

参数
零件状态 在售
包装方式 盒装

UM245R厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

UM245R数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 FUTURE TECHNOLOGY DEVICES INTERNATIONAL UM245R UM245R数据手册

UM245R封装设计

查看详情并下载
Symbol
Footprint
3D Model
