TTL-234X-5V-WE

产品分类: 其他线缆
产品描述: FTDI Chip, 无线通信开发工具, 用于FTDI VDRIVE2 或 VMUSIC2 模块
供应商型号: 768-1325-ND
供应商: Digi-Key
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他线缆 TTL-234X-5V-WE

TTL-234X-5V-WE概述

    TTL-234X 系列电缆产品技术手册

    产品简介

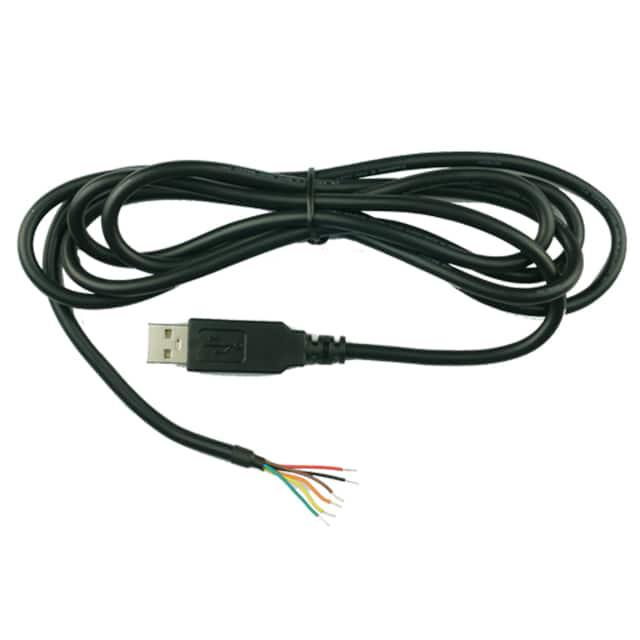

    TTL-234X 系列电缆是由Future Technology Devices International Limited(简称FTDI)开发的一种USB到TTL串行UART转换电缆。该系列电缆集成了FTDI的FT234XD USB到基本UART接口IC设备,能够处理所有的USB信号和协议。这些电缆提供了将具有TTL电平串行接口的设备连接到USB的快速简便方式。每根TTL-234X电缆包含一个小的内部电路板,封装在电缆的USB连接器端。这种电缆广泛应用于各种需要USB到TTL串行通信的场合。

    技术参数


    - 工作电压:+5V 或 +3.3V
    - 信号类型:UART
    - 数据传输速率:高达3Mbaud
    - 电缆长度:1.8米
    - 认证:CE、FCC、RoHS
    - 工作温度范围:-40°C至+85°C
    - 连接器类型:6针SIL(0.1"间距)、3.5mm音频插孔、8针键入式2mm间距连接器(用于FTDI VDRIVE2或VMUSIC2模块)、裸线端
    - 兼容性:支持Windows、Mac OS、Linux等多种操作系统
    - 驱动软件:支持FTDI的VCP驱动程序和D2XX直接驱动程序

    产品特点和优势


    - 集成度高:集成FT234XD芯片,USB协议处理完全由电缆内的电子设备完成。
    - 多功能接口:支持多种端口类型,方便不同应用场景的需求。
    - 电源输出:提供+5V输出,可用于外部逻辑供电。
    - 高性能:支持高速数据传输,最高可达3Mbaud。
    - 易于使用:支持VCP和D2XX驱动程序,简化了与PC的连接过程。
    - 广泛适用性:适用于多种系统级应用,如工业控制、医疗设备、测试平台等。
    - 环境适应性强:工作温度范围广,适合极端环境下的使用。
    - 定制化选项:可根据客户需求提供定制版本。

    应用案例和使用建议


    - 工业控制:适用于工厂自动化控制系统中的设备间通信。
    - 微控制器调试:可直接连接到微控制器的UART接口进行调试。
    - FPGA/PLD编程:支持FPGA/PLD设备与PC的通信。
    - 加密设备:可用于硬件加密设备的USB接口。
    - DIY项目:适合电子爱好者和“创客”项目中的快速原型设计。
    使用建议:
    - 确保连接正确,根据不同的应用场景选择合适的电缆类型。
    - 在进行高速数据传输时,注意环境干扰和电缆长度的影响。
    - 使用前确保安装了正确的驱动程序,并定期更新以获得最佳性能。

    兼容性和支持


    - 兼容性:与各种微控制器、FPGA、PLD设备兼容。
    - 驱动支持:支持VCP驱动程序和D2XX驱动程序,兼容多种操作系统。
    - 制造商支持:提供技术支持和售后服务,包括在线文档、论坛和技术支持邮箱。

    常见问题与解决方案


    - 问题1:无法识别设备。
    - 解决方法:确保已安装正确的驱动程序,并检查设备是否被正确识别。
    - 问题2:数据传输速度慢。
    - 解决方法:确认两端设备之间的协议设置一致,尝试降低波特率。
    - 问题3:电缆损坏。
    - 解决方法:检查电缆连接器是否有物理损伤,如有必要,请更换新的电缆。

    总结和推荐


    TTL-234X 系列电缆以其强大的功能、广泛的兼容性和易用性,在多种应用场景中表现出色。特别是在工业控制和自动化领域,其稳定性和可靠性使其成为理想的选择。对于需要高性能USB到TTL串行通信的应用,我们强烈推荐使用这款产品。如果您有任何疑问或需求,请联系FTDI的销售和技术支持团队。

TTL-234X-5V-WE参数

参数
5.90' (1.80m)
零件状态 在售
包装方式 散装

TTL-234X-5V-WE厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

TTL-234X-5V-WE数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他线缆 FUTURE TECHNOLOGY DEVICES INTERNATIONAL TTL-234X-5V-WE TTL-234X-5V-WE数据手册

TTL-234X-5V-WE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.2645 ¥ 196.585
库存: 473
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 196.58
