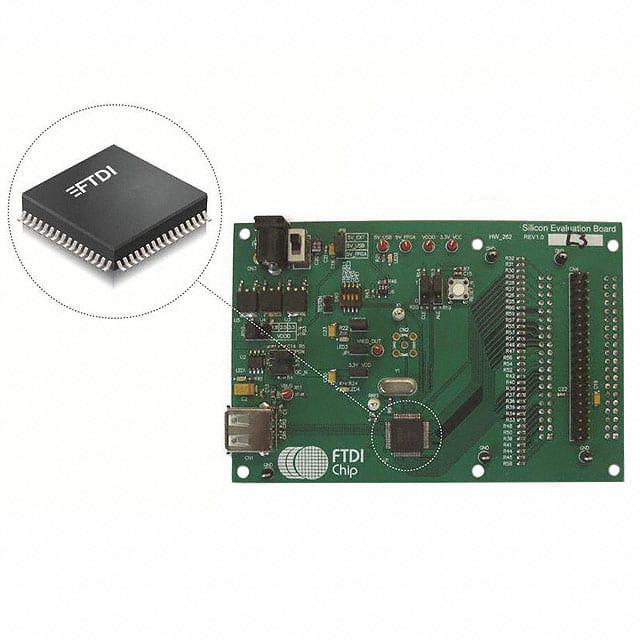

UMFT313EV

产品描述: FT313H USB Interface IC Development Board
供应商型号: 2419958
供应商: 海外现货
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 UMFT313EV

UMFT313EV概述

    UMFT313EV 发展模块:USB2.0 高速主机控制器的技术手册

    1. 产品简介


    UMFT313EV 是一款发展模块,专为 FTDI 的 FT313H 设计,用于开发和展示 USB2.0 高速主机控制器的功能。该模块可以提供三种异步总线接口连接到微控制器:
    - 8位/16位SRAM异步总线接口
    - 8位/16位NOR闪存异步总线接口
    - 8位/16位通用多路复用异步总线接口
    此外,FT313H 还支持电池充电检测功能,允许从下游端口以更高的电流充电,有三种配置方式:
    - 标准下游端口(SDP)
    - 专用充电端口(DCP)
    - 充电下游端口(CDP)

    2. 技术参数


    - 封装类型: FTDI FT313H QFN 封装
    - 电源要求: 5V 直流电源,LED指示VCC(I/O) 和 VCC(3V3)
    - 时钟: 12MHz 晶振提供时钟信号
    - 连接器:
    - CN1: 标准A型USB主机连接器
    - CN2: 时钟输入,SMA连接器(未填充)
    - CN3: +5V直流电源连接器
    - CN4: 探针连接器,2x20针公头
    - CN5: 总线接口连接器,2x20针母头
    - CN6: 平台电源连接器,2x20针母头
    - SW1: 重置按钮
    - SW2: 芯片操作模式配置开关
    - SW3: 直流电源开关

    3. 产品特点和优势


    - 全面接入FT313H所有功能
    - 标准USB-A插座, 便于与USB设备连接
    - 支持自供电或从微控制器平台供电
    - 配置开关 用于模块系统频率选择和BCD模式配置
    - 硬件重置按钮
    - 2x20引脚母头 便于连接到微控制器平台
    - 探针头 便于客户调试

    4. 应用案例和使用建议


    UMFT313EV 模块可以作为硬件平台,便于评估 FTDI 的 FT313H USB2.0 高速主机控制器。当安装了 FT313H USB 主机软件后,UMFT313EV 的下游端口可以作为通用 USB2.0 高速主机控制器,支持高速/全速/低速USB设备并支持所有USB传输类型。
    使用建议:
    - 确保微控制器平台正确安装 FT313H USB 主机软件
    - 使用外部电源供应来实现快速充电功能
    - 配置系统频率和BCD模式以优化性能

    5. 兼容性和支持


    UMFT313EV 模块可与多种微控制器平台兼容。FTDI 提供相关的技术支持和服务,包括文档和应用笔记。

    6. 常见问题与解决方案


    - Q: 如何配置系统频率?
    - A: 通过SW2配置开关设置CLK频率。

    - Q: 电源如何管理?
    - A: 通过 SW3 直流电源开关控制外部电源(开或关)。
    - Q: 如何进行硬件重置?
    - A: 通过 SW1 重置按钮进行硬件重置。

    7. 总结和推荐


    UMFT313EV 模块是一款高性能的 USB2.0 高速主机控制器开发模块,具有全面的功能和灵活性。其易用性和广泛的兼容性使其成为开发 USB2.0 高速主机控制器的理想选择。我们强烈推荐这款产品用于各种 USB 设备的开发和测试。

UMFT313EV参数

参数
零件状态 在售
包装方式 散装

UMFT313EV厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

UMFT313EV数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 FUTURE TECHNOLOGY DEVICES INTERNATIONAL UMFT313EV UMFT313EV数据手册
