首页  >  产品百科  >  UB232R

UB232R

产品描述: FTDI Chip评估模块, 无线通信开发工具, FT232RQ芯片
供应商型号: 1615840
供应商: 海外现货
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 UB232R

UB232R概述


    产品简介

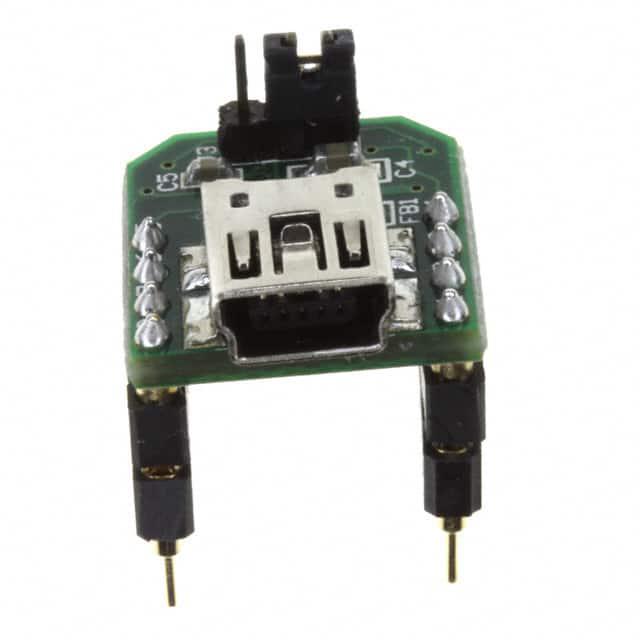

    产品类型:USB Mini-B FT232R 评估模块(型号:UB232R)
    主要功能:该模块是Future Technology Devices International Ltd(FTDI)产品线中最小型的USB到串行开发模块之一。它采用了标准的USB Mini-B连接器以最小化模块尺寸。该模块基于FT232RQ USB到串行UART集成电路,能够处理所有的USB信号和协议。同时,UB232R支持RTS/CTS硬件握手,采用USB供电,并且提供多种数据传输速率(300波特到3兆波特),并支持RS422、RS485和TTL电平的数据传输。
    应用领域:适用于新开发项目以及为现有产品设计增加USB接口平台。它适合用于快速集成到现有的电子系统中,特别是对印刷电路板(PCB)面积敏感的设计。

    技术参数


    - 数据传输率:300波特到3兆波特
    - 电气特性:USB供电,无需外部电源;支持低功耗模式,工作电流为15mA,USB挂起模式下电流为70µA
    - 工作温度范围:-40°C 至 +85°C
    - 兼容性:完全符合USB 2.0规范
    - 外形尺寸:参见图4.1
    - 引脚配置:参见表3.1和图3.1

    产品特点和优势


    - 体积小:最小化的USB Mini-B连接器使其在有限的空间内仍然能够发挥高效率。
    - USB兼容性:全面符合USB 2.0规范,确保良好的兼容性和稳定性。
    - 易于开发:提供VCP驱动程序和D2XX直接驱动程序,方便与各种操作系统和软件应用程序集成。
    - 支持多种波特率:从300波特到3兆波特的宽泛数据传输范围。
    - 低功耗:工作电流仅为15mA,挂起模式下电流更低至70µA。

    应用案例和使用建议


    应用案例:该模块常用于需要快速USB集成到现有系统的设计中,也可以作为新系统USB接口的原型平台。此外,它还被用于需要精密测量和控制的仪器仪表中。
    使用建议:
    1. 选择合适的电源电压:根据应用需求,可以通过J3连接器选择不同的VCCIO电压(+5V或+3.3V)。
    2. 连接注意事项:确保所有信号引脚正确连接,特别是VCC、GND、TXD和RXD。
    3. 测试和验证:完成接线后进行初步测试,确保数据传输无误,特别是在不同波特率下进行验证。

    兼容性和支持


    - 操作系统支持:提供了免费的VCP驱动程序,支持包括Windows 7/XP/Vista、Mac OS X以及Linux在内的多种操作系统。
    - 制造商支持:官方提供了详尽的文档和支持服务,用户可以通过http://www.ftdichip.com获取进一步的技术资料和帮助。

    常见问题与解决方案


    1. 数据传输不稳定:检查连接是否正确,确认VCC和GND连接无误,并检查所有信号线是否都已正确接好。
    2. 无法识别设备:确保已安装正确的驱动程序,并重启计算机尝试重新识别设备。
    3. 波特率设置错误:检查并重新配置正确的波特率设置,参考手册中的默认设置。

    总结和推荐


    UB232R USB Mini-B FT232R评估模块凭借其小巧的体积、广泛的兼容性以及高效的USB到串行转换能力,在各种应用环境中表现出色。尤其适合对空间要求高的设计和快速开发项目。考虑到其稳定的表现和制造商提供的全方位支持,强烈推荐这款产品用于各种USB接口开发和集成项目。

UB232R参数

参数
零件状态 在售
包装方式 盒装

UB232R厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

UB232R数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 FUTURE TECHNOLOGY DEVICES INTERNATIONAL UB232R UB232R数据手册

UB232R封装设计

查看详情并下载
Symbol
Footprint
3D Model
