首页  >  产品百科  >  99-3364-00-03

99-3364-00-03

产品分类: 传感器配件
厂牌: FRANZ BINDER
产品描述: Binder M8圆形连接器插头, 768系列, 3芯, 电缆安装, 焊接, IP67
供应商型号: 99-3364-00-03
供应商: Master
标准整包数: 1
FRANZ BINDER 传感器配件 99-3364-00-03

99-3364-00-03概述


    产品简介

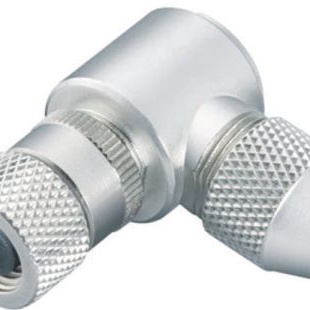

    本文介绍的是型号为99 3364 00 03的M8型女性直角连接器,这是一种适用于自动化技术中传感器和执行器的连接器。该连接器具有3个接触点,适用于直径为3.5-5.0毫米的电缆,具备屏蔽功能,可通过焊接安装,并且达到了IP67防护等级。此外,它还通过了UL认证,使得它适用于各种严苛的工作环境。

    技术参数


    - 连接器设计:女性直角连接器
    - 版本:直角插头连接器
    - 连接锁定系统:螺丝锁
    - 端接方式:焊接
    - 防护等级:IP67
    - 截面积:0.25 mm² / AWG 24
    - 电缆出口尺寸:3.5-5.0 mm
    - 可弯曲角度:90°(4种编码选项)
    - 温度范围:-40°C 至 85°C
    - 机械操作寿命:> 100次插拔循环
    - 重量:25.08克
    - 额定电压:30 V
    - 额定冲击电压:1500 V
    - 额定电流:4.0 A
    - 污染程度:3级
    - 过电压类别:III级
    - 绝缘材料组别:III级
    - 电磁兼容性:可屏蔽

    产品特点和优势


    该M8型女性直角连接器在结构设计和性能方面具备显著的优势。首先,它的IP67防护等级保证了在恶劣环境中依然能够保持良好的工作性能。其次,90°的可弯曲角度和四种编码选项提供了极大的灵活性,适用于多种安装环境。另外,30 V的额定电压和4.0 A的额定电流使其能够在广泛的工业应用场景中发挥重要作用。此外,其高可达1500 V的额定冲击电压也大大提高了连接器的可靠性和耐用性。

    应用案例和使用建议


    该连接器广泛应用于工业自动化领域的传感器和执行器中。例如,在工厂自动化生产线中,它可以用于连接传感器和执行器以监测生产过程,确保设备的正常运行。为了确保最佳性能和使用寿命,建议在使用过程中注意以下几个方面:
    - 在不带负载的情况下插拔连接器,以避免电击伤害;
    - 当连接器用于电路时,若电压危险,则需用合适的氰基丙烯酸酯粘合剂固定连接器的螺纹部分,防止意外断开;
    - 由于插头防护等级为IP67,因此不适合长时间浸泡在水中,如果在户外使用,需额外保护以防腐蚀。

    兼容性和支持


    该连接器与同系列的其他电子元件具有良好的兼容性,可在多种应用场景下与其他元件协同工作。厂商提供详细的组装说明和全面的技术支持,以帮助客户顺利完成安装并确保连接器的正常运行。同时,厂商也会定期提供更新信息和技术支持,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 如何确定连接器是否已正确安装? | 检查连接器的外壳与螺母是否完全旋紧,若安装无误,螺母应“手紧”约50cNm。 |
    | 连接器损坏后能否修复? | 不建议自行修复,建议联系专业维修人员进行处理。 |
    | 连接器在户外使用时如何防锈? | 使用适合的防锈剂或防水胶对连接器进行防护处理。 |

    总结和推荐


    综上所述,该M8型女性直角连接器凭借其出色的防护能力、高可靠性及灵活的应用性,在自动化技术和工业控制领域表现出色。它不仅适用于广泛的工业应用场景,还具有易于安装和维护的特点。对于需要高可靠性和长期稳定性的项目来说,这款连接器是一个非常理想的选择。因此,我们强烈推荐这一产品给所有寻求高质量连接解决方案的专业人士和企业。

99-3364-00-03参数

参数
安装方式 导线安装

99-3364-00-03厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

99-3364-00-03数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 传感器配件 FRANZ BINDER 99-3364-00-03 99-3364-00-03数据手册

99-3364-00-03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.7105 ¥ 158.4779
10+ $ 16.3718 ¥ 136.1248
25+ $ 14.9875 ¥ 124.6149
50+ $ 13.9814 ¥ 116.1881
100+ $ 13.0293 ¥ 106.6966
250+ $ 13.0293 ¥ 106.6966
库存: 29
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 158.47
直接购买
加入购物车
