99-9105-50-03

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: binder 微型圆形连接器插头, 720系列, 3芯, 电缆安装, 焊接, IP67
供应商型号: 1778774
供应商: 海外现货
标准整包数: 1

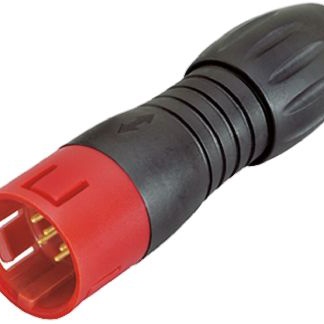

FRANZ BINDER 圆形连接器 99-9105-50-03

99-9105-50-03概述


    产品简介


    本文介绍的是99 9105 50 03型号的Snap-In Male电缆连接器,这是一种微型连接器,主要用于工业设备中的电缆连接。其主要功能是提供可靠且稳定的电力传输和信号传输接口。这类连接器广泛应用于机械设备、控制系统及电气设备的组装与维护中。

    技术参数


    - 通用特性
    - 零件编号:99 9105 50 03
    - 连接器设计:公头电缆连接器
    - 版本:连接器针脚直角
    - 连接器锁定系统:卡扣式
    - 端接方式:焊接
    - 防护等级:IP67
    - 最大截面积:0.75 mm² / AWG 18
    - 电缆出口:4.0-6.0 mm
    - 温度范围:-25°C 至 85°C
    - 机械操作:超过500次插拔循环
    - 重量:8.54克
    - 海关税则号:85369010
    - 原产国:德国
    - 电气参数
    - 额定电压:250 V
    - 冲击电压:2500 V
    - 额定电流:7.0 A
    - 绝缘电阻:≥ 10 Ω10
    - 污染程度:2级
    - 过电压类别:II类
    - 绝缘材料组别:II类
    - EMC兼容性:非屏蔽

    产品特点和优势


    该连接器采用先进的卡扣式锁定系统,确保稳定可靠的连接。其防水防尘能力达到IP67标准,适用于恶劣的工作环境。通过UL和VDE认证,保证了产品的质量和安全性能。此外,该连接器的重量仅为8.54克,便于安装和维护,具备高性价比,市场竞争力强。

    应用案例和使用建议


    此连接器常用于工业设备、控制系统的布线和维修中。例如,在制造设备中,这些连接器可以方便地用于快速连接电源线和信号线。为了确保最佳性能,建议按照手册中的说明进行正确安装。例如,连接器必须在无负载状态下插拔以避免电弧产生和损伤。

    兼容性和支持


    该连接器适用于多种电路保护级别,尤其适合电压危险的触点电路(SELV和PELV电路除外)。它具有良好的机械耐久性,超过500次插拔周期。对于具体的应用和特殊需求,可参考手册中的技术信息下载中心,获取进一步的技术支持和维护指导。

    常见问题与解决方案


    - 问题一:如何防止意外断开?
    - 解决方案:确保在高电压电路中使用时,通过合适的氰基丙烯酸酯胶粘剂固定螺纹以防止意外打开。

    - 问题二:连接器是否适用于水下环境?
    - 解决方案:插接器不适用于水下环境。若在户外使用,需单独防腐处理。

    总结和推荐


    综上所述,99 9105 50 03型号的Snap-In Male电缆连接器是一款高性能的微型连接器,具备优异的电气和机械特性,适用于各种严苛的工业环境。鉴于其坚固耐用、易于维护等特点,我们强烈推荐在相关的设备和系统中使用这款连接器。

99-9105-50-03参数

参数
端接 焊盘
额定电流 7A
外壳材料 Polymer
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
安装方式 导线安装

99-9105-50-03厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

99-9105-50-03数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 99-9105-50-03 99-9105-50-03数据手册

99-9105-50-03封装设计

查看详情并下载
Symbol
Footprint
3D Model
