99-4217-14-07

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: binder 圆形连接器插头, 693系列, 7芯, 电缆安装, 螺钉拧紧, IP67
供应商型号: 7345202P
供应商: 海外现货
标准整包数: 1

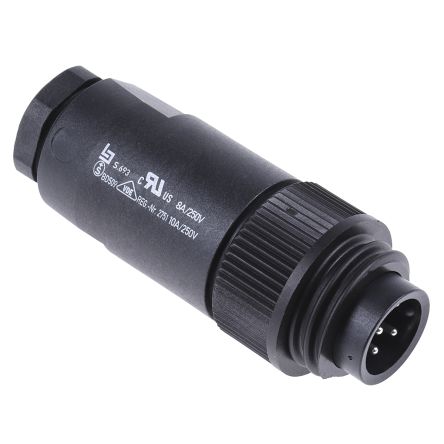

FRANZ BINDER 圆形连接器 99-4217-14-07

99-4217-14-07概述


    产品简介


    RD24 Male Cable Connector 是一种适用于工业控制和电气设备建设的高性能连接器。它采用螺纹锁定系统和螺丝夹紧端接方式,具有良好的防水防尘性能(IP67等级),能够在恶劣环境下可靠工作。该连接器主要用于电源连接,可应用于自动化设备、工业控制系统、以及各种需要高可靠性的电气连接场合。

    技术参数


    - 型号编号: 99 4217 14 07
    - 设计: 针式电缆连接器
    - 版本: 插针直插型
    - 锁定系统: 螺丝锁紧
    - 端接方式: 螺丝夹紧
    - 防护等级: IP67
    - 最大截面积: 1.50 mm² / AWG 16
    - 电缆出口直径: 10.0-12.0 mm
    - 温度范围: -40°C 至 100°C
    - 机械操作次数: 大于500次插拔循环
    - 重量: 45.41 g
    - 额定电压: 250 V
    - 额定冲击电压: 4000 V
    - 额定电流: 10 A (8 A UL)
    - 绝缘电阻: ≥ 10 Ω10
    - 污染程度: 3级
    - 过电压类别: III类
    - 绝缘材料组: III组
    - EMC合规性: 非屏蔽
    - 材质:
    - 接触体材料: PBT (UL94 V-0)
    - 接触材料: CuZn (黄铜)
    - 接触镀层: Ag (银)

    产品特点和优势


    RD24 Male Cable Connector 具备以下几个显著优势:
    1. 高可靠性: 在恶劣环境下能保持稳定可靠的电气连接,能够承受超过500次的插拔循环。
    2. 防水防尘: 防护等级达到IP67,能够在水下或尘土环境中正常工作。
    3. 安全锁定: 螺丝锁紧系统确保了连接的稳固性和安全性。
    4. 宽温度范围: 可在极端温度条件下(-40°C 至 100°C)使用。
    5. 高电流承载能力: 额定电流为10A,能够在高负载下正常工作。
    6. 认证和标准符合: 拥有多项国际认证(如UL、ESTI+、VDE),满足多种安全和性能标准。

    应用案例和使用建议


    应用案例
    RD24 Male Cable Connector 常用于自动化设备、工业控制系统、太阳能发电站以及汽车制造业中的高压供电系统。例如,在工业控制系统中,它常用于连接电源模块和控制系统之间的电力传输。
    使用建议
    - 安装时注意事项: 在安装过程中要确保连接器完全对准,避免因偏斜导致接触不良。
    - 日常维护: 定期检查连接器的密封圈和端子,确保无尘无湿,保持良好的接触状态。
    - 安全措施: 在带电状态下不得进行插拔操作,以防触电事故。在需要时使用合适的氰基丙烯酸酯粘合剂固定螺纹,防止意外松动。

    兼容性和支持


    RD24 Male Cable Connector 具有良好的兼容性,可与多种电源系统及设备接口兼容。制造商提供全面的技术支持和服务,包括产品咨询、故障诊断和维修服务。用户可以访问制造商的官方网站获取更多技术文档和操作指南。

    常见问题与解决方案


    1. Q: 连接器在带电状态下能否插拔?
    - A: 不能。这可能导致个人受伤。请确保在断开电源的情况下进行插拔操作。

    2. Q: 如何保证连接器在高震动环境下不松动?
    - A: 在使用氰基丙烯酸酯粘合剂固定连接器螺纹部分,以增加其稳定性。

    3. Q: 如何判断连接器是否正常工作?
    - A: 可以使用万用表测量连接器两端的电阻,如果电阻值在正常范围内(一般≤1Ω),则说明连接良好。

    总结和推荐


    RD24 Male Cable Connector 以其卓越的性能和可靠性在众多工业应用中表现出色。它的防水防尘能力、高电流承载能力和坚固的设计使其成为电源连接的理想选择。无论是对于工业自动化还是新能源领域,这款连接器都是一款值得信赖的产品。我们强烈推荐该产品给需要高可靠性的电源连接解决方案的应用领域。

99-4217-14-07参数

参数
额定电流 10A
外壳材料 Polymer
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 螺纹
安装方式 导线安装

99-4217-14-07厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

99-4217-14-07数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 99-4217-14-07 99-4217-14-07数据手册

99-4217-14-07封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 128.3669
50+ ¥ 126.5611
100+ ¥ 124.6067
250+ ¥ 122.7266
库存: 255
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1283.66
