99-9476-100-07

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: Binder 超小型圆形连接器插座, 710系列, 7芯, 电缆安装, 焊接
供应商型号: 468879
供应商: 海外现货
标准整包数: 1
FRANZ BINDER 圆形连接器 99-9476-100-07

99-9476-100-07概述


    产品简介

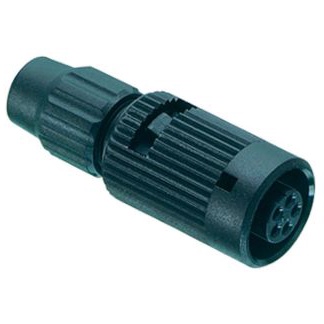

    这款Bayonet Female Cable Connector(旋钮式公头电缆连接器)是一款专为工业自动化、控制系统及电气设备设计的小型化电缆连接器。它具有多个引脚(具体为7个),可承受最大横截面积为0.14平方毫米(AWG 26)。这款连接器具有防水等级IP40,适用于多种工业环境。其独特的旋钮锁定系统使其安装和拆卸更加方便快捷,确保了连接的稳定性和可靠性。

    技术参数


    - 型号编号:99 9476 100 07
    - 连接器设计:旋钮式公头电缆连接器
    - 连接器版本:直角插头插座
    - 连接器锁定系统:旋钮
    - 端接方式:焊接
    - 防护等级:IP40
    - 最大横截面积:0.14 mm² / AWG 26
    - 电缆出口:3.0-4.0 mm
    - 温度范围:-40°C 至 +85°C
    - 机械操作:> 500次插拔周期
    - 重量:2.59 g
    - 额定电压:125 V
    - 额定脉冲电压:1500 V
    - 额定电流:1.0 A
    - 绝缘电阻:≥ 10 Ω10
    - 污染等级:1级
    - 过电压类别:II类
    - 电磁兼容性:未屏蔽
    - 材料:
    - 外壳材料:PA(聚酰胺)
    - 接触体材料:PA(聚酰胺,UL94 V-0等级)
    - 接触材料:CuSn(青铜)
    - 接触镀层:Au(金)

    产品特点和优势


    - 旋钮锁定系统:易于快速安装和拆卸,确保连接稳定性。
    - 高可靠性:经过500次以上的插拔测试,确保长期使用后的稳定性能。
    - 广泛的工作温度范围:-40°C 至 +85°C,适应多种严苛环境。
    - 安全性高:设计符合低电压指令2014/35/EU标准,确保在高电压电路中的安全使用。
    - 环保材料:采用无铅环保材料,符合REACH法规要求。

    应用案例和使用建议


    应用场景
    这款连接器广泛应用于工业自动化、机器人技术、电力系统及测量仪器等领域。例如,在自动化设备中,它可用于连接传感器和控制单元;在电力系统中,它可用于连接不同的电气模块。
    使用建议
    - 在操作时务必遵守安全指南,切勿在带电状态下进行插拔操作。
    - 在电压危险的电路中使用时,必须由具备电气工程培训的人员安装和操作。
    - 安装过程中,可通过涂抹适合的氰基丙烯酸酯粘合剂来防止意外松开。

    兼容性和支持


    此款连接器可与其它小型化的子组件配合使用,适用范围广泛。制造商提供了全面的技术文档和支持服务,包括详细的安装指南和维护说明,以确保用户能够充分利用产品的功能。

    常见问题与解决方案


    - 问题1:如何正确安装连接器?
    - 解答:请参照产品附带的安装说明书,确保连接器正确插入并紧固。

    - 问题2:连接器无法正常解锁怎么办?
    - 解答:检查是否有异物卡住锁扣,尝试轻轻撬动解锁装置,确保解锁顺畅。
    - 问题3:连接器出现接触不良怎么办?
    - 解答:检查焊接点是否牢固,必要时重新焊接。同时确保电缆出口尺寸匹配。

    总结和推荐


    综上所述,这款Bayonet Female Cable Connector凭借其优良的性能、可靠的安全性和广泛的适用性,在众多同类产品中脱颖而出。其独特的旋钮锁定系统和高可靠性设计,使得它在工业自动化及控制系统的应用中表现出色。对于需要高性能、高稳定性的应用场景,我们强烈推荐使用此款连接器。

99-9476-100-07参数

参数
类型 -
颜色 -
端接 焊盘
额定电流 1A
外壳材料 Polymer
针脚数 -
触头镀层 - 配接 -
安装方式 导线安装

99-9476-100-07厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

99-9476-100-07数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 99-9476-100-07 99-9476-100-07数据手册

99-9476-100-07封装设计

查看详情并下载
Symbol
Footprint
3D Model
