09-3112-01-04

产品分类: 其他线缆
厂牌: FRANZ BINDER
产品描述: binder M5圆形连接器插座, 707系列, 4芯, 面板安装, 预接线, IP67
供应商型号: ET-2949525
供应商: 海外现货
标准整包数: 1
FRANZ BINDER 其他线缆 09-3112-01-04

09-3112-01-04概述


    产品简介

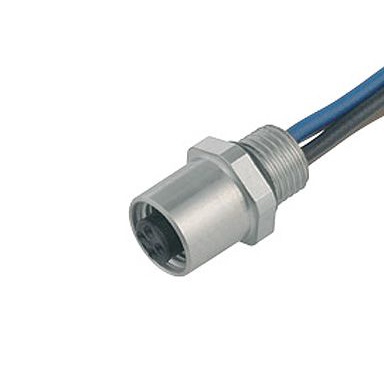

    这款M5 Female Panel Mount Connector(面板安装式插座)是专为工业自动化技术领域的传感器和执行器设计的连接器。它具有4个触点,适用于屏蔽和非屏蔽的单线布线,并且防护等级达到IP67。该连接器通常用于机器制造、控制系统和电气设备建造等领域,具备良好的机械和电气性能。

    技术参数


    - 基本参数
    - 产品编号:09 3112 01 04
    - 连接器类型:标准DIN EN 61076-2-105,面板安装型
    - 接线长度:0.2米(可按需提供其他长度)
    - 锁紧系统:螺丝
    - 终端方式:单线
    - 防护等级:IP67
    - 线径截面:0.25 mm² / AWG 24
    - 温度范围:-25°C 至 80°C
    - 操作寿命:>100万次插拔
    - 重量:4.76克
    - 海关编码:85369010
    - 原产国:德国
    - 电气参数
    - 额定电压:60V
    - 额定冲击电压:800V
    - 额定电流:1A
    - 绝缘电阻:>10Ω
    - 污染等级:3
    - 过电压类别:II
    - 绝缘材料组:I
    - EMC兼容性:未屏蔽

    产品特点和优势


    该连接器的设计注重实用性和可靠性,其独特的特点和优势使其在市场上具有较强的竞争力。具体来说:
    - 防护等级高:IP67防护等级确保连接器在恶劣环境中依然能正常工作,适用于户外和工厂环境。
    - 操作寿命长:超过100万次的插拔寿命保证长期可靠运行,降低维护成本。
    - 适应多种应用场景:广泛应用于传感器和执行器领域,满足多样化的工业需求。
    - 易于安装和维护:螺丝锁紧系统使得安装和拆卸非常方便,提高工作效率。
    - 可靠的电气性能:通过严格的安全测试,符合行业标准,保证电路稳定运行。

    应用案例和使用建议


    该连接器特别适用于传感器和执行器之间的信号传输。例如,在一台工业机器人上,可以将传感器通过这个连接器接入控制模块,确保稳定的数据传输。此外,也可用于工厂自动化设备中,实现高效的数据采集和控制。
    使用建议:
    - 在进行插拔操作时,务必断开电源,以避免意外电击。
    - 确保连接器和接线在安装前经过适当检查,确保无损伤。
    - 保持连接器和接线的清洁,防止污物影响接触效果。
    - 定期检查连接器的锁定状态,确保连接稳固。

    兼容性和支持


    该连接器与市场上主流的传感器和执行器设备具有良好的兼容性,能够与不同品牌的设备无缝对接。厂商提供详细的技术支持和售后服务,包括安装指导、故障排查和更换服务。如果需要更多技术支持,可访问厂商提供的下载中心获取更多信息。

    常见问题与解决方案


    1. Q:插拔连接器时需要注意什么?
    - A: 插拔连接器时必须断开电源,否则可能导致个人伤害。
    2. Q:连接器如何确保防水和防尘?
    - A: 由于防护等级为IP67,正确安装后可以有效防止水和灰尘进入。
    3. Q:连接器能承受多少次插拔?
    - A: 该连接器的设计寿命超过100万次插拔。

    总结和推荐


    这款M5 Female Panel Mount Connector以其出色的防护性能、长久的操作寿命和优秀的电气稳定性,在工业自动化领域展现出显著的优势。它不仅适用于传感器和执行器的连接,还能够在各种恶劣环境中稳定工作。总体而言,这款连接器是一款值得推荐的产品,适用于需要高性能和高可靠性的工业应用场景。

09-3112-01-04参数

参数
安装方式 面板安装
应用等级 工业级

09-3112-01-04厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

09-3112-01-04数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 其他线缆 FRANZ BINDER 09-3112-01-04 09-3112-01-04数据手册

09-3112-01-04封装设计

查看详情并下载
Symbol
Footprint
3D Model
