99.0426.10.08

产品分类: 圆形连接器
厂牌: FRANZ BINDER

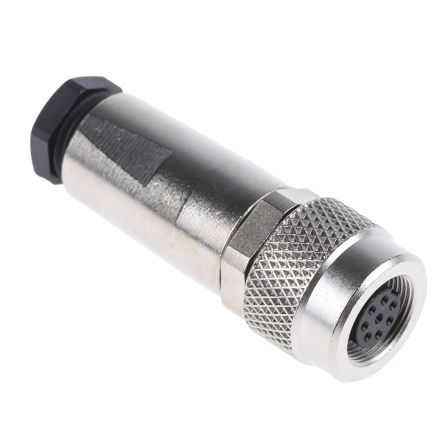

产品描述: Binder M9圆形连接器插座, 712系列, 8芯, 电缆安装, 焊接, IP67
供应商型号: 1298040
供应商: 海外现货
标准整包数: 1
FRANZ BINDER 圆形连接器 99.0426.10.08

99.0426.10.08概述


    产品简介


    Subminiature Circular Connectors Series 712
    Subminiature circular connectors系列712是一种专为高密度连接需求设计的小型化连接器系统。这些连接器适用于多种应用场景,如工业自动化、医疗设备、航空航天和电信等领域。产品线包括电缆插头(Male Cable Connector)、电缆插座(Female Cable Connector)以及面板安装式插座(Panel-mounted Sockets),具有出色的防护等级、易于组装且与其他系列产品兼容。

    技术参数


    | 参数类别 | 技术参数 |

    | 接触点数量 | 2至8个 |
    | 锁紧系统 | 螺旋式锁紧 |
    | 终端方式 | 焊接、浸焊、柔性PCB终端 |
    | 电线截面积 | 最大0.25mm²,对应AWG >500号 |
    | 防护等级 | IP67 |
    | 机械寿命 | >500次插拔循环 |
    | 工作温度范围 | -40°C至+85°C |
    | 额定电压 | 125V |
    | 额定电流 | 4A(连续载流能力3A,针脚最大电流1A) |
    | 绝缘电阻 | >10^10Ω |
    | 接触电阻 | <3mΩ |
    | 机械外壳材料 | 铜锌合金、黄铜镀镍、尼龙(UL 94 V-0) |
    | 插拔力 | 小于3N |

    产品特点和优势


    1. 高度防护性:Series 712具备IP67防护等级,能够防止灰尘进入并承受短暂的水浸,确保在恶劣环境下也能稳定工作。
    2. 易于装配:采用螺旋式锁紧设计,方便快捷地完成装配操作,提高了生产效率和可靠性。
    3. 多样化终端选项:提供焊接、浸焊及柔性PCB终端等多种连接方式,适应不同的安装要求。
    4. 稳定的电气性能:接触电阻低、绝缘性能好,确保了良好的电传输效率和稳定性。
    5. 广泛的应用兼容性:兼容同系列其他型号,便于不同系统的扩展和升级。

    应用案例和使用建议


    应用案例
    - 工业自动化:在自动装配线上用于传感器、执行器之间的信号传输。
    - 医疗设备:作为医疗器械内部各模块间的数据传输接口。
    - 航空航天:作为飞行控制系统的高可靠数据传输连接器。
    使用建议
    - 在使用浸焊或柔性PCB终端前,请先检查电线是否已正确剥线并清洁表面,以保证焊接质量。
    - 安装时需注意防水胶圈的正确放置位置,避免水汽侵入导致短路。
    - 建议在高温环境下增加冷却措施,以延长产品使用寿命。

    兼容性和支持


    兼容性:Series 712兼容Series 702连接器,可实现与现有系统无缝集成。
    支持:供应商提供详尽的产品手册和技术支持服务,涵盖安装指导、故障排除等内容,用户可按需联系技术支持团队获取帮助。

    常见问题与解决方案


    问题1:接触电阻偏高
    - 解决方法:检查是否接触不良或接触面是否有氧化层,必要时重新清洁并紧固连接。
    问题2:插拔困难
    - 解决方法:检查是否有异物阻塞或螺丝未拧紧,清理插头内部异物并调整螺丝。
    问题3:防水密封效果不佳
    - 解决方法:确认橡胶密封圈是否正确安装,并检查相关组件是否符合IP67标准。

    总结和推荐


    优点总结:
    - 高性能:IP67防护、低接触电阻和高绝缘强度。
    - 易用性:简便的安装流程,多样化的终端选择。
    - 兼容性强:可与Series 702系列兼容,提高应用灵活性。
    推荐:Subminiature Circular Connectors Series 712凭借其优良的设计理念和卓越的电气性能,适用于各种严苛环境下的高可靠性数据传输场合。无论是新项目还是现有系统的升级,都值得考虑选用此款产品。

99.0426.10.08参数

参数
端接 -
额定电流 1A
外壳材料 金属
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
安装方式 导线安装

99.0426.10.08厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

99.0426.10.08数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 99.0426.10.08 99.0426.10.08数据手册

99.0426.10.08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 215.8284
25+ ¥ 212.4931
50+ ¥ 207.9044
库存: 97
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 215.82
